VLT
Automation Drive FC 300
Manual de Funcionamiento alta potencia

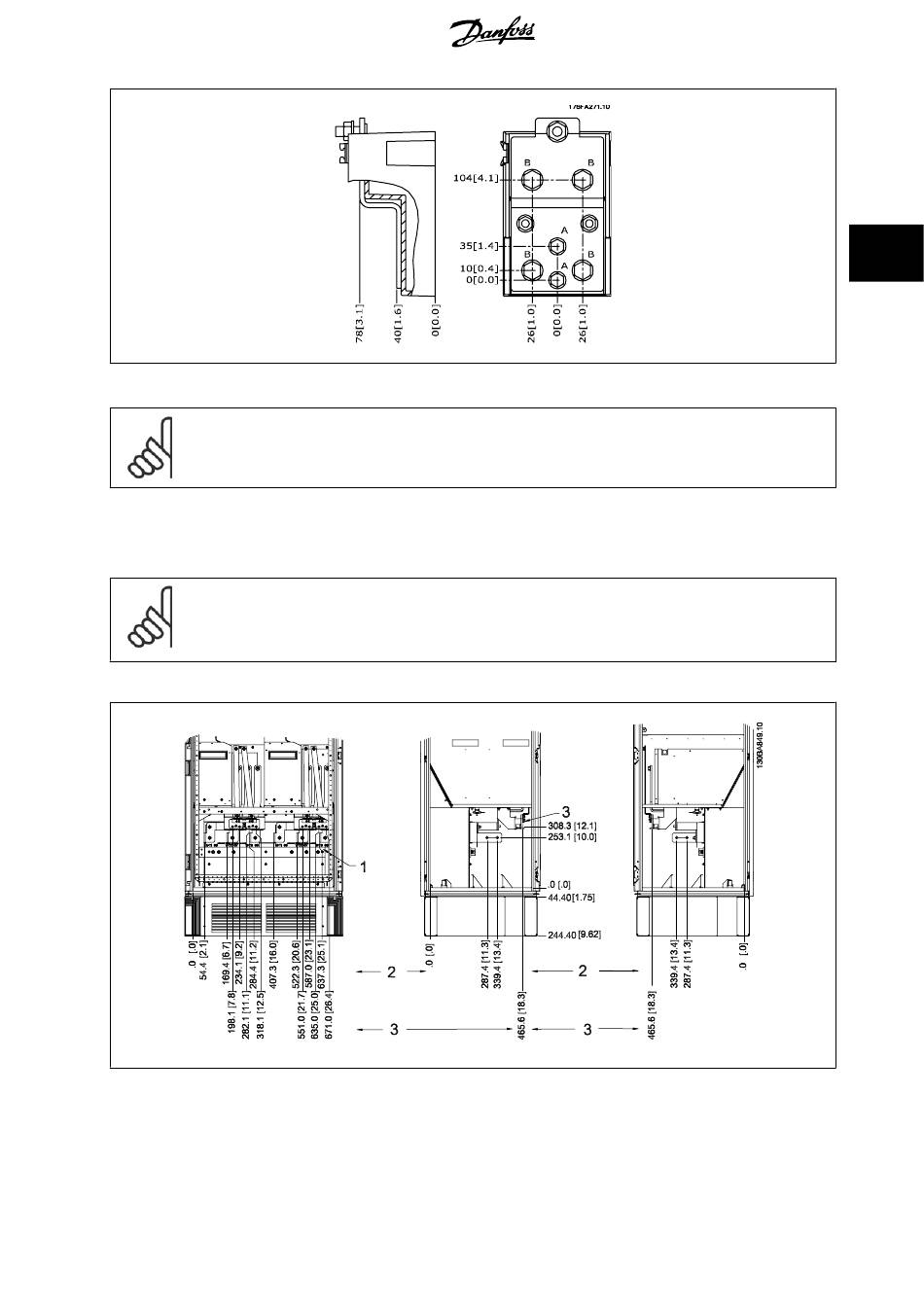

Ilustración 3.18: Detalle del terminal
¡NOTA!
Las conexiones de alimentación pueden realizarse en las posiciones A o B.
3.3.5 Posiciones de terminales - Armarios F
¡NOTA!
Los armarios F tienen cuatro tamaños distintos: F1, F2, F3 y F4. El F1 y el F2 consisten se componen de un armario de inversor a la
derecha y un armario de rectificador a la izquierda. El F3 y el F4 tienen un armario opcional adicional a la izquierda del armario de
rectificador. El F3 es un F1 con un armario opcional adicional. El F4 es un F2 con un armario opcional adicional.
Posiciones de terminales - Armarios F1 y F3
Ilustración 3.19: Posiciones de terminales - Armario inversor - F1 y F3 (vista frontal y lateral derecho e izquierdo)
1) Barra de conexión a tierra
2) Terminales de motor
3) Terminales de freno
MG.33.U2.05 - VLT
®
es una marca comercial registrada de Danfoss
3 Instrucciones de montaje
3
