Los modelos UT3120, UT3160, y UT3220 cuentan con un panel de diodos LED opcional (que
aparece a continuación), el cual proporciona información acerca de los modos de operación de la
unidad y acerca de la causa de las alarmas. El diagrama que aparece a continuación muestra el panel
y señala cada diodo LED (luz) del panel. En la tabla 1 se explica lo que indica cada diodo LED
cuando está verde y cuando está rojo.

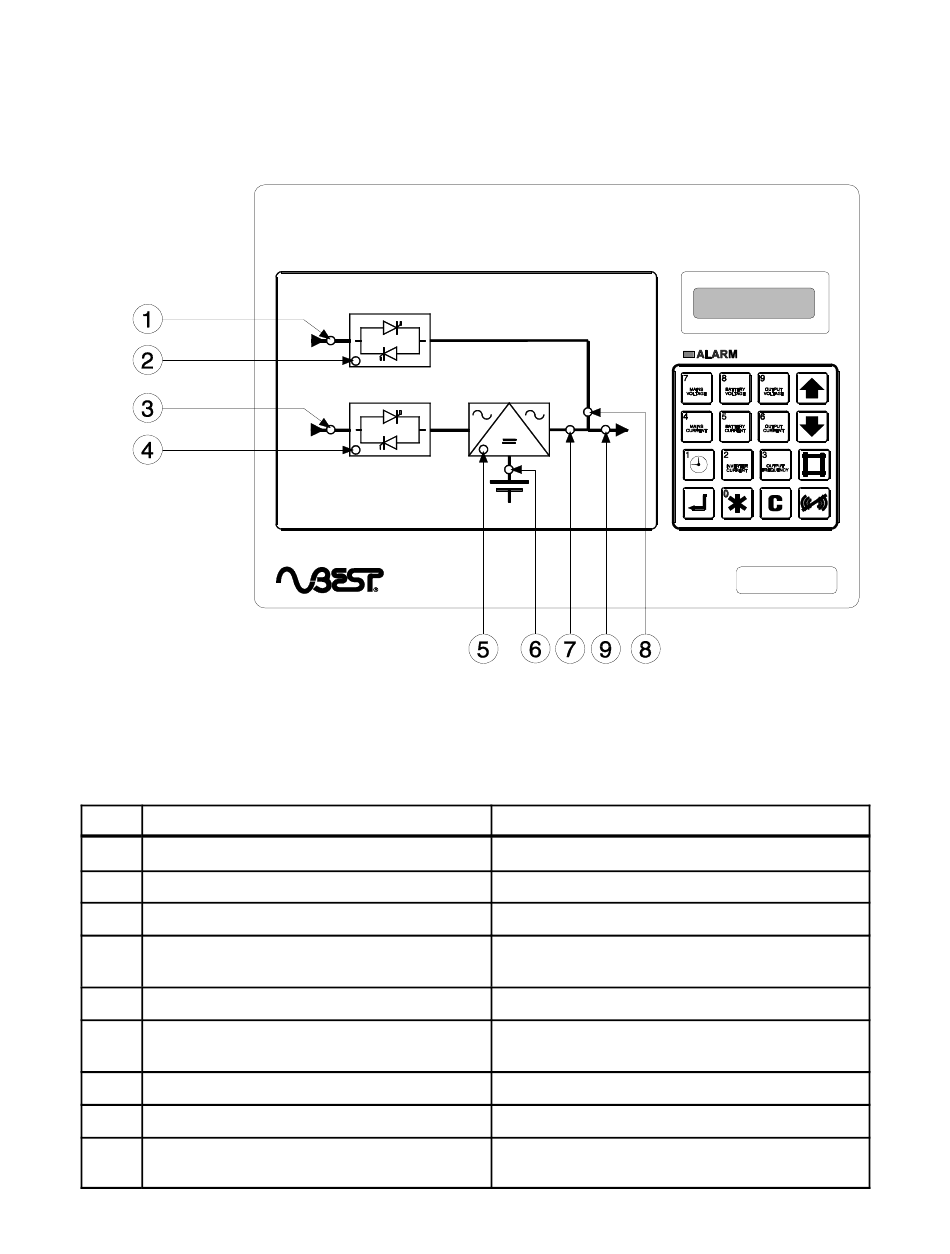

Figura 3: Unidad de visualización con panel de diodos LED opcional para los modelos UT3120,
UT3160 y UT3220
TABLA 1 - Diodos LED opcionales
LED Significado cuando está verde
1 La línea principal bypass (voltaje) es aceptable.
2
Este diodo LED nunca está verde.
3
El voltaje principal (entrada de CA) es aceptable
4 Este diodo LED nunca está verde.
5 Este diodo LED nunca está verde.
6 La batería está conectada y funciona.
7
El inversor está encendido.
8
El bypass está activado.
9 El voltaje de salida es aceptable.
Significado cuando está rojo
La línea principal bypass (voltaje) ha fallado.
Hay una alarma de interruptor estático de bypass.
. La línea principal (entrada de CA) ha fallado.
Hay una alarma de interruptor estático de línea
principal o una alarma de error de regulación de carga.
Hay una alarma en el inversor.
La batería está desconectada o hay una alarma de
batería.
Este diodo LED nunca está rojo.
Este diodo LED nunca está rojo.
El voltaje de salida está fuera de tolerancia: está fuera
de los límites programados para la unidad.
