2. Descripción
Las bombas dosificadoras Lang
motor que mueve una membrana.

2.1 Funcionamiento

Una excéntrica (pos. 1) mueve la membrana (pos. 5) y desplaza el producto a dosificar a la
válvula de inyección (pos. 2). La válvula de aspiración (pos. 3) permanece cerrada.
La membrana se recupera mediante un muelle (pos. 6), originando la aspiración del producto a
través de la válvula de aspiración (pos. 3). La válvula de impulsión (pos. 2) permanece cerrada.
El volumen dosificado se puede ajustar con la bomba en marcha desde 0 a 100% mediante el
mando de regulación (pos. 4). De esta manera se regula el desplazamiento de la membrana.

2.2 Estructura

3
1: excéntrica
2: válvula de impulsión
3: válvula de aspiración
®
EMP IV de desplazamiento positivo están accionadas por un
2
5 6
4: mando ajuste de caudal
5: membrana
6: muelle retorno
página
4
1

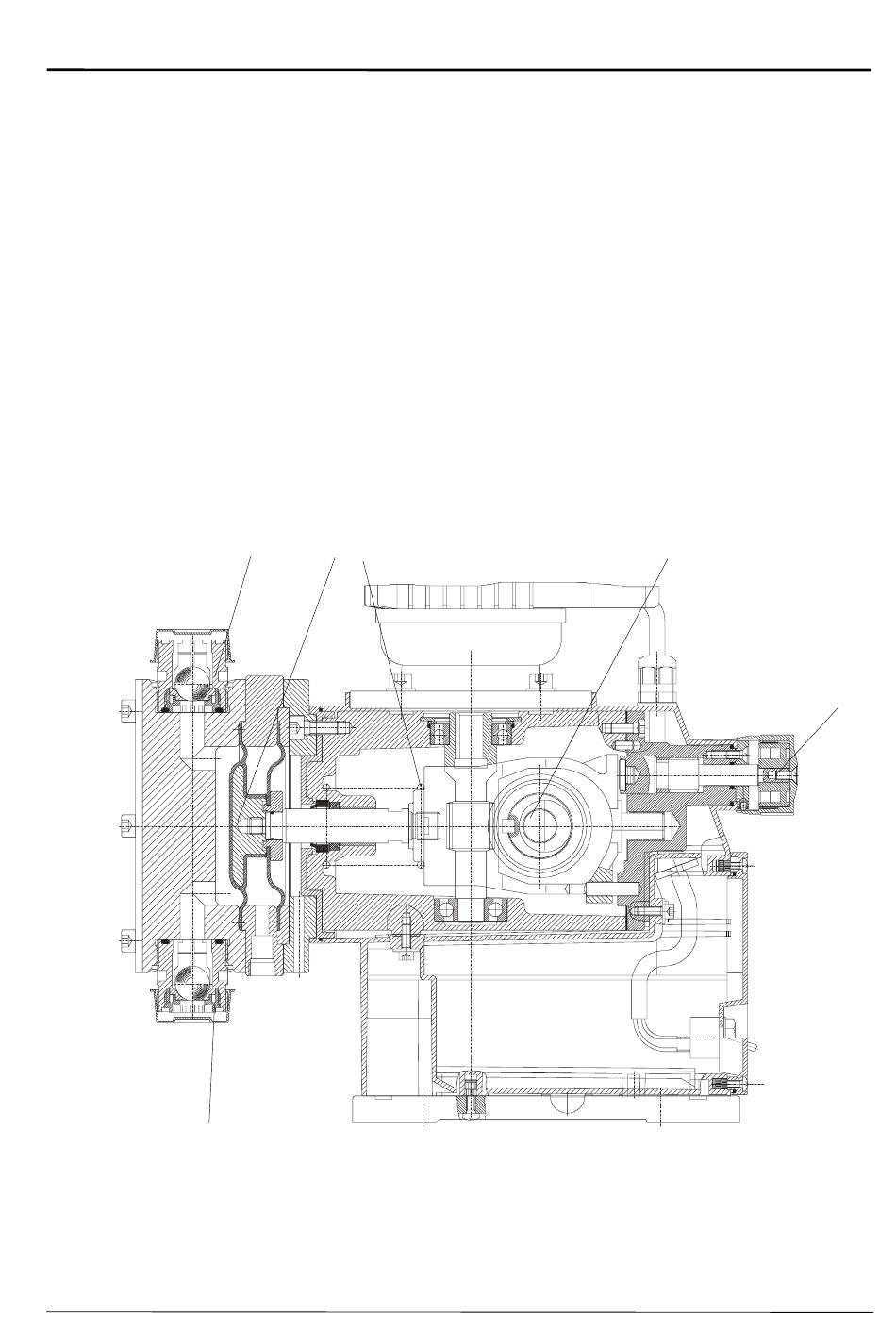

fig. 2-1
