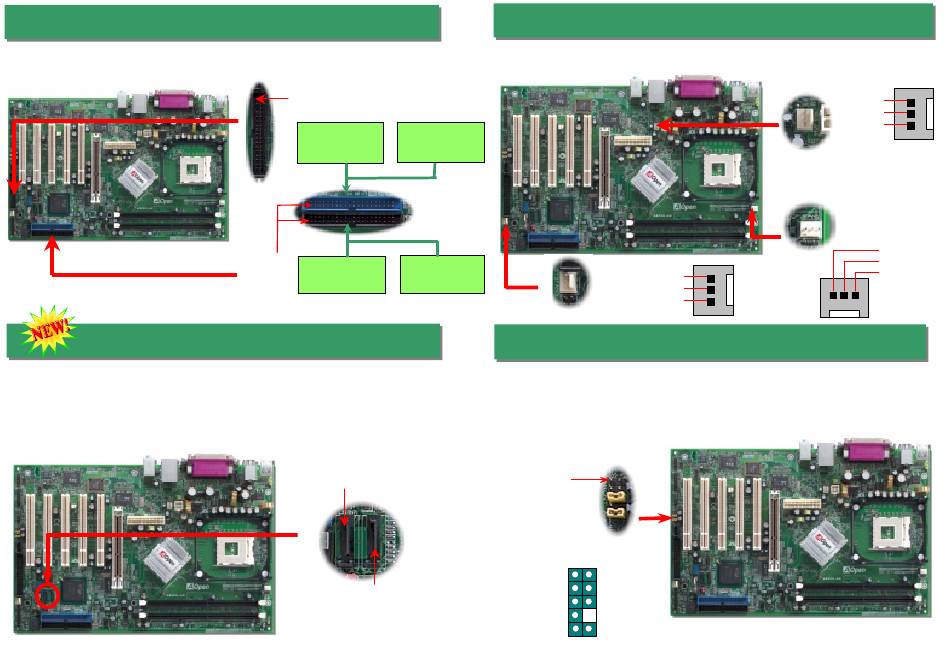

6. Conexión de los cables IDE y Floppy
Conecte el cable floppy de 34-pin y el de 40-pin IDE al conector floppy FDC y al IDE. Cuide
la orientación del pin1. Si se equivoca puede dañar el sistema
7. Conectores Serial ATA
Para conectar un disco Serie ATA, debe disponer de un cable serie de 7-pin. Conecte sus
dos extremos a la cabecera ATA de la placa base y al disco. También debe conectarle un
cable de corriente, como a cualquier otro disco. Advierta que esta es una implementación
sin jumpers; no necesita configurar jumpers para definir un disco maestro o esclavo.
Cuando conecte dos discos serie ATA, el sistema considerará el conectado a la cabecera
"Serial ATA 1" como disco maestro.
Pin 1
FDD Conector
Maestro
Primario
Primario(1º)
Esclavo(2º)
IDE 1 (Primario)
IDE 2 (Secundario)
Pin 1
Escalvo
Maestro
Secundario(4º)
Secundario(3º)
ATA 66/100 IDE
Conector
SATA puerto 2
Serial ATA Puerto 1
8. Instalación del ventilador de CPU & Sistema
Enchufe el cable del ventilador de la CPU al conector de 3-pin CPUFAN1. Si tiene
ventilador de caja, puede conectarlo al conector SYSFAN2 o al SYSFAN3.
GND
+12V
SENSOR
Conector SYSFAN3
9. Conector Frontal de Audio
Si la caja ha sido diseñada con un puerto audio en el panel frontal, podrá conectar el
audio integrado al panel frontal a través de este conector. A propósito, por favor, quite las
tapas de los jumpers del conector frontal de audio antes de conectar el cable. Por favor
no quiete estas tapas amarillas si no hay puerto de audio en el panel frontal.
Pin 1
1
AUD_MIC
AUD_GND
AUD_MIC_BIAS
AUD_VCC
AUD_FPOUT_R
AUD_RET_R
NC
KEY
AUD_FPOUT_L
AUD_RET_L
GND
+12V
SENSOR
Conector SYSFAN2
Conector CPUFAN1
GND
+12V
SENSOR
