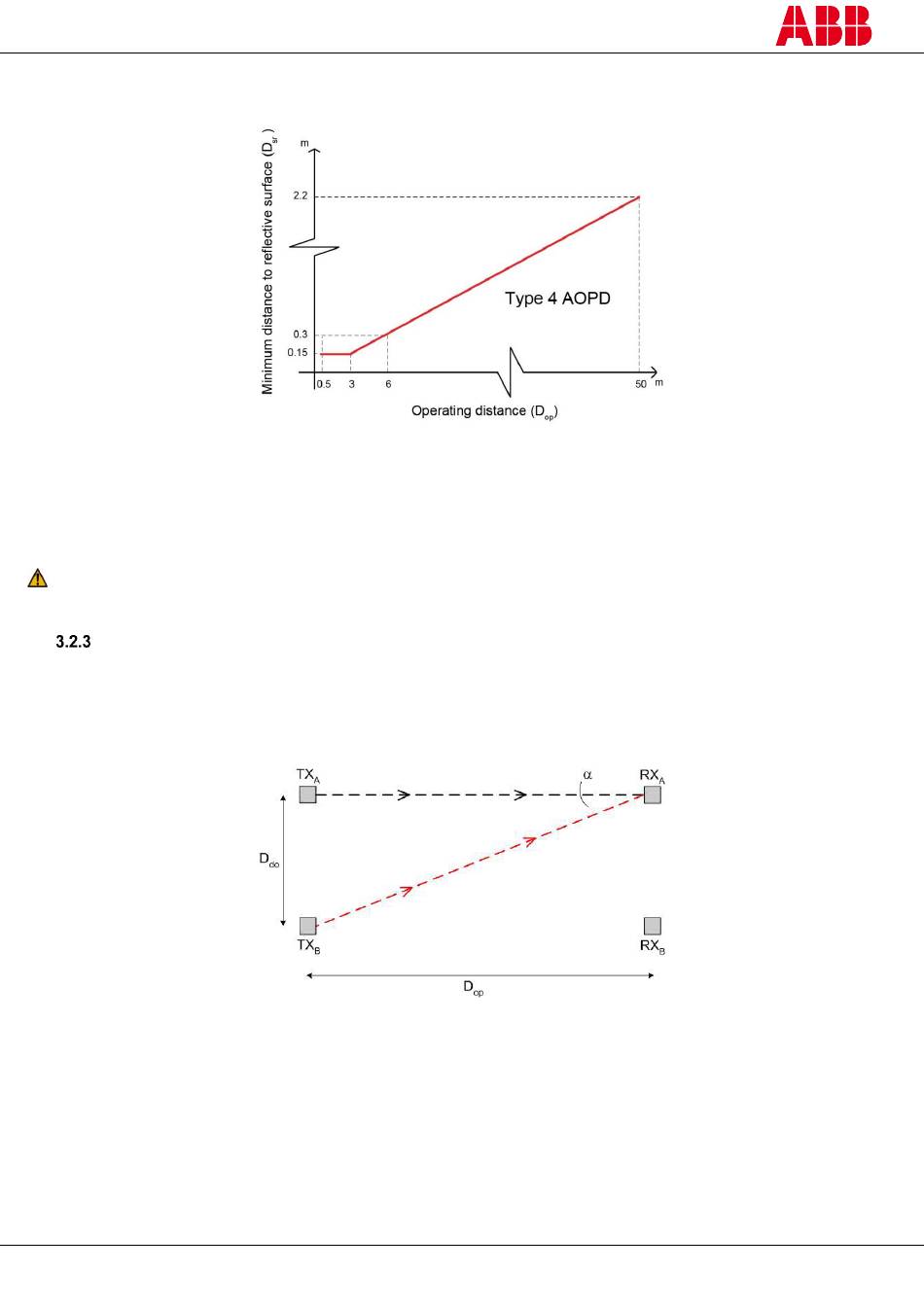

En el siguiente diagrama se muestra la distancia mínima a la superficie reflectante (D
de la distancia operativa de un AOPD de tipo 4:
Figura 5. Distancia mínima a una superficie reflectante en función de la distancia operativa
La fórmula para obtener el valor 'D
D
(m) = 0,15
sr
(m) = 0,5 × distancia operativa (m) × tan (2α)
D
sr
Advertencia: si la superficie reflectante es el propio suelo, sea cual sea el valor calculado para D
respetarse la distancia mínima de instalación; consulte el apartado 2.4.
Distancia mínima entre dispositivos adyacentes
Cuando se deben instalar varios AOPD cercanos entre sí, es importante que el transmisor de un dispositivo no pueda
interferir fortuitamente con el receptor de ningún otro.
El dispositivo que interfiere (TX
por la pareja transmisor-receptor (TX
2TLC172291M0201
Rev A
2015-09-16
' de un AOPD de tipo 4 es la siguiente:
sr
) debe colocarse más allá de la distancia mínima (D
B
- RX
); consulte la siguiente figura.
A
A
Figura 6. Distancia entre dispositivos adyacentes
para distancias operativas < 3 m
para distancias operativas 3 m
14
), obtenida a partir
sr
, aún deberá
sr
) del eje compuesto
do
