INSTRUKCJA OBSŁUGI PRODUKTU TC-HDMIIP/V2
PL

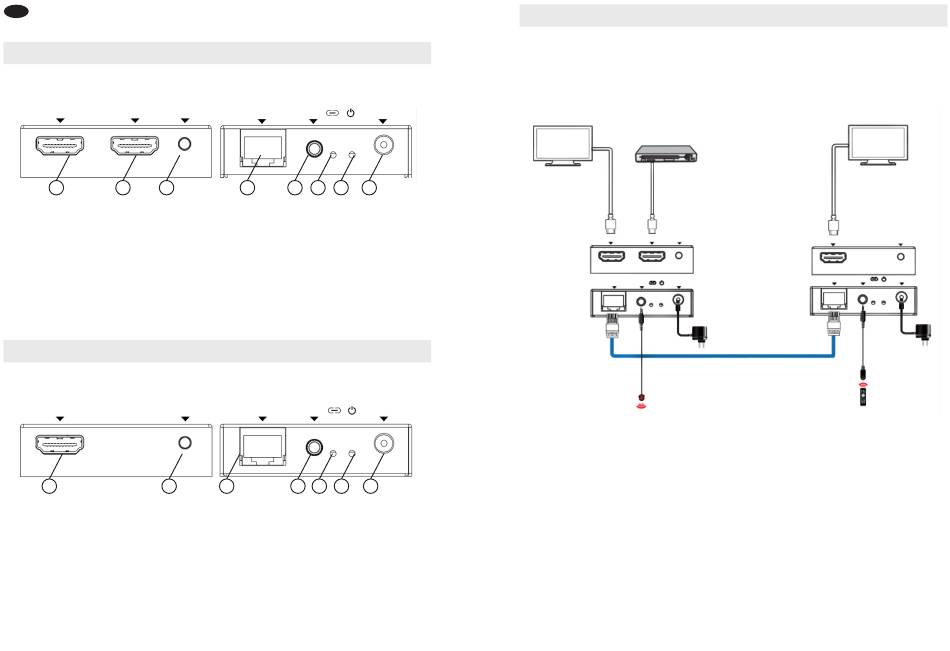

1 NADAJNIK
HDMI OUT HDMI IN RESET
1 2 3
1. Wyjście HDMI Loop Out 4. Wyjście RJ45 – kabel kategorii 6
o długości do 150 metrów
2. Wejście HDMI
3. Przycisk reset 5. Gniazdo minijack 3,5 mm na nadajnik
Długie naciśnięcie > 3 s – resetowanie podczerwieni – obsługuje większość
danych EDID do 1920 x 1080 @ 60 Hz sygnałów w podczerwieni od 20 do
60 kHz
2 ODBIORNIK
HDMI OUT RESET
2
1
1. Wyjście HDMI 3. Wejście RJ45 – kabel kategorii 6
2. Przycisk reset o długości do 150 metrów
4. Gniazdo minijack 3,5 mm na odbiornik
Długie naciśnięcie > 3 s – resetowanie
danych EDID do 1920 x 1080 @ 60 Hz podczerwieni – obsługuje większość
Krótkie naciśnięcie < 3 s – kopiowanie sygnałów w podczerwieni od 20 do
danych EDID z wyświetlacza do źródła 60 kHz
44
CAT OUT IR OUT DC 5V
4 5 6 7 8
6. Dioda połączenia – będzie migać
w przypadku prawidłowego
połączenia; w przeciwnym razie
sprawdź kabel Ethernet
7. Wskaźnik zasilania
8. Wejście zasilania 5 V / 1 A
CAT IN IR IN DC 5V
3 4 5 6 7
5. Dioda połączenia – będzie migać
w przypadku prawidłowego
połączenia; w przeciwnym razie
sprawdź kabel Ethernet
6. Wskaźnik zasilania
7. Wejście zasilania 5 V / 1 A
3 KONFIGURACJA
Jest to produkt typu Plug and Play. Zarządzanie urządzeniami online nie jest dostępne w przypadku tego produktu.
PRZYKŁAD POŁĄCZENIA BEZPOŚREDNIEGO
WYJŚCIE HDMI WEJŚCIE HDMI PRZYCISK RESET
WYJ. PODCZERW.
WYJŚCIE ETHERNET 5 V DC
Nadajnik podczerwieni
WYJŚCIE HDMI PRZYCISK RESET
WEJ. PODCZERW.
WEJŚCIE ETHERNET
Zasilanie
Odbiornik podczerwieni
5 V DC
Zasilanie
