10.8.7- Fotocélula (Stándar NA)
El convertidor de frecuencia VEX3 tiene una función de fotocélula, que se puede conectar
a un sensor de movimiento, para la inversión directa del comando. Su función principal es
anti-aplastamiento, como lo requiere IEC-60335-2-103. Cuando el portón está en curso de
cierre, cualquier objeto que pase por el sensor / fotocélula del portón se invierte, evitando
que se aplaste. Activación por pulso negativo (GND). Mientras la señal de la fotocélula esté
obstruida, el usuario no podrá cerrar la cancela y solo podrá detenerla y volver a abrirla.
NOTA: El convertidor de frecuencia VEX garantiza su pleno funcionamiento solo
con fotocélulas de la marca Compatec.
10.8.8- PARADA
Permite configurar si durante el recorrido, cuando es necesario hacer un retroceso, si será
directo (abrir y cerrar - cerrar y abrir) o si tendrá una parada antes de retroceder (abrir,
detener y cerrar - cerrar para abrir).
Utilice los botones _ + _ y _-_ para cambiar la configuración.
10%
20%
30%
10.8.9- Programar el tiempo de recorrido.
El tiempo de viaje se realiza automáticamente.
Durante la primera apertura o cierre, la velocidad del motor se reducirá (2/3 de su velocidad
nominal a 60 Hz). En esta apertura o cierre, la cancela debe realizar todo el recorrido
(dejando un extremo del recorrido hasta activar el otro extremo por supuesto) sin ninguna
interrupción. Después de eso, se programará el tiempo de viaje.
Después de este ciclo de aprendizaje, la velocidad del motor será equivalente a la velocidad
máxima definida por el usuario.
Obs.1: Si es necesario reprogramar el tiempo de viaje, debe eliminarse mediante la
llave de programación y volver a programar. (Ver ítem 5.2)
Obs.2: En caso de fallo de alimentación, no se pierde el tiempo de recorrido, pero la
siguiente activación se realiza a 45 Hz en caso de no tener uno de los finales de
carrera activado.
10.9- BACKUP de controles
después de la grabación, por lo que no hay riesgo de perder o dañar el componente.
Nota: VEX3 no funciona si la memoria no se quita del conector RECORD.
10.9.1- BACKUP da memória VEX 3 (EEPROM EXTERNA)
Esta operación hace una copia de seguridad de la memoria interna del panel en una
EEPROM externa.
· Con el panel de control desenergizado (fase y neutro desconectados), se debe colocar
una EEPROM de 64kB (o mayor) en el enchufe "RECORD".
·
PARADA
50%
60%
40%
PARADA HABILITADA
Es posible guardar los controles, parámetros y la ruta
aprendida en una memoria EEPROM (modelo
24LC64) y pasar a otro VEX3 en caso de que
necesite realizar mantenimiento en la placa.

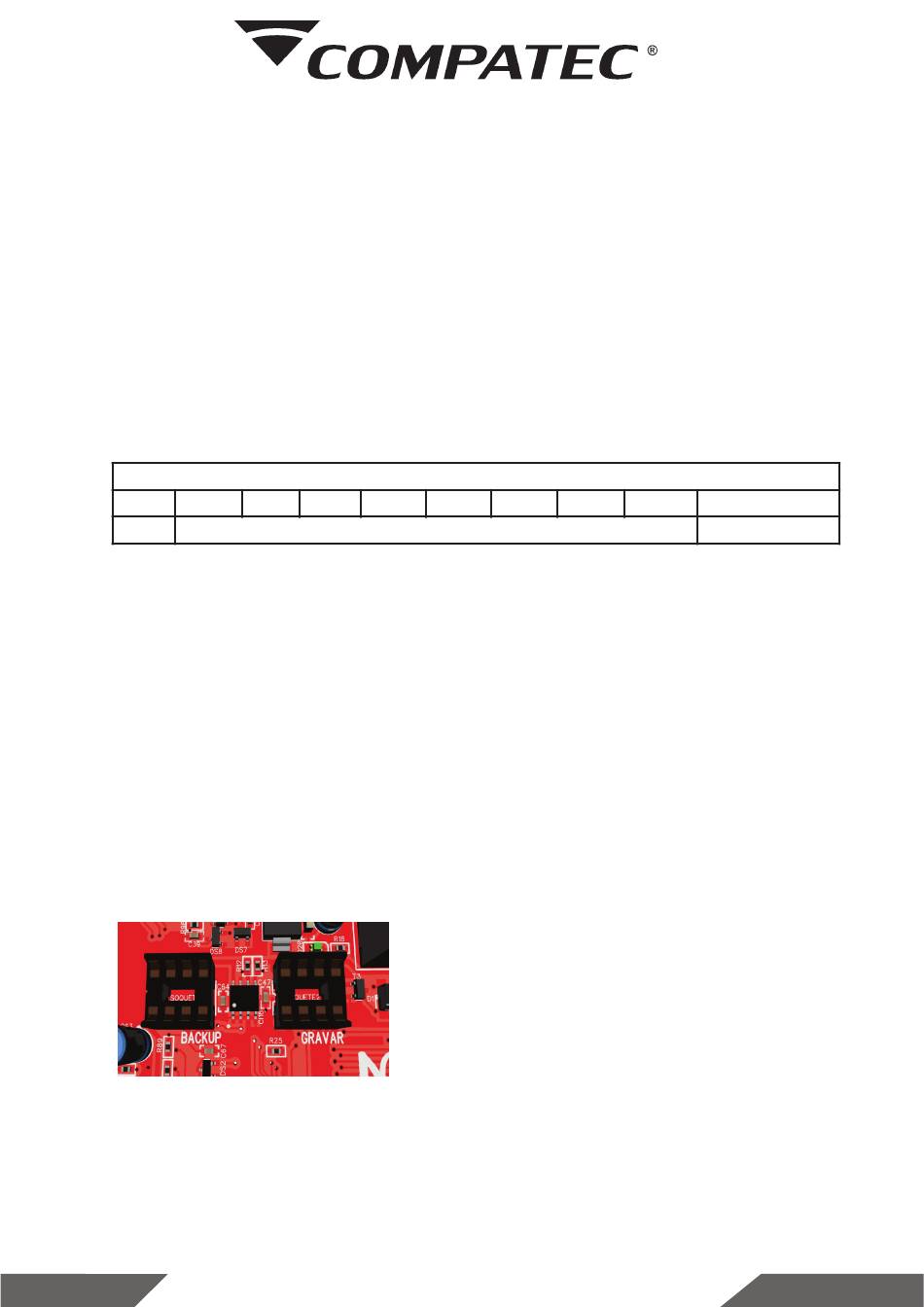

La toma RECORD se usa para grabar la tarjeta en la
memoria, o de la memoria a la tarjeta, y la toma
BACKUP se usa para almacenar la memoria.
w ww.compatec.com.br
70%
80%
90%
100%
REVERSÃO DIRETA
21
