44/76 Conservación y reparación
BS 2/C..., BS 2/R...:

Tire del tensor de
cadena hacia arriba
y fíjelo en la posición
fi nal con un pasador
o un destornillador.
BS 2/R..., reversible:

Desenclave el tensor
de cadena levantando
los "trinquetes"
( Fig. 24). Tire del
tensor de cadena
hacia arriba y fíjelo
en la posición fi nal
con un pasador o un
destornillador.

Tire del tensor de
cadena (X) hacia arriba
y fíjelo en su posición
fi nal girándolo 90°
en sentido horario.
( Fig. 25, pos. 2).

Afl oje el tensor de
cadena girándolo 90°
en sentido antihorario.
( Fig. 25, pos. 3).
Bosch Rexroth AG, MIT: BS 2/C-... + BS 2/R-..., 3 842 358 727/2013-04
10.4.5 Indicación de montaje: fi jación del tensor de cadena en
BS 2/C-100, BS 2/C-250

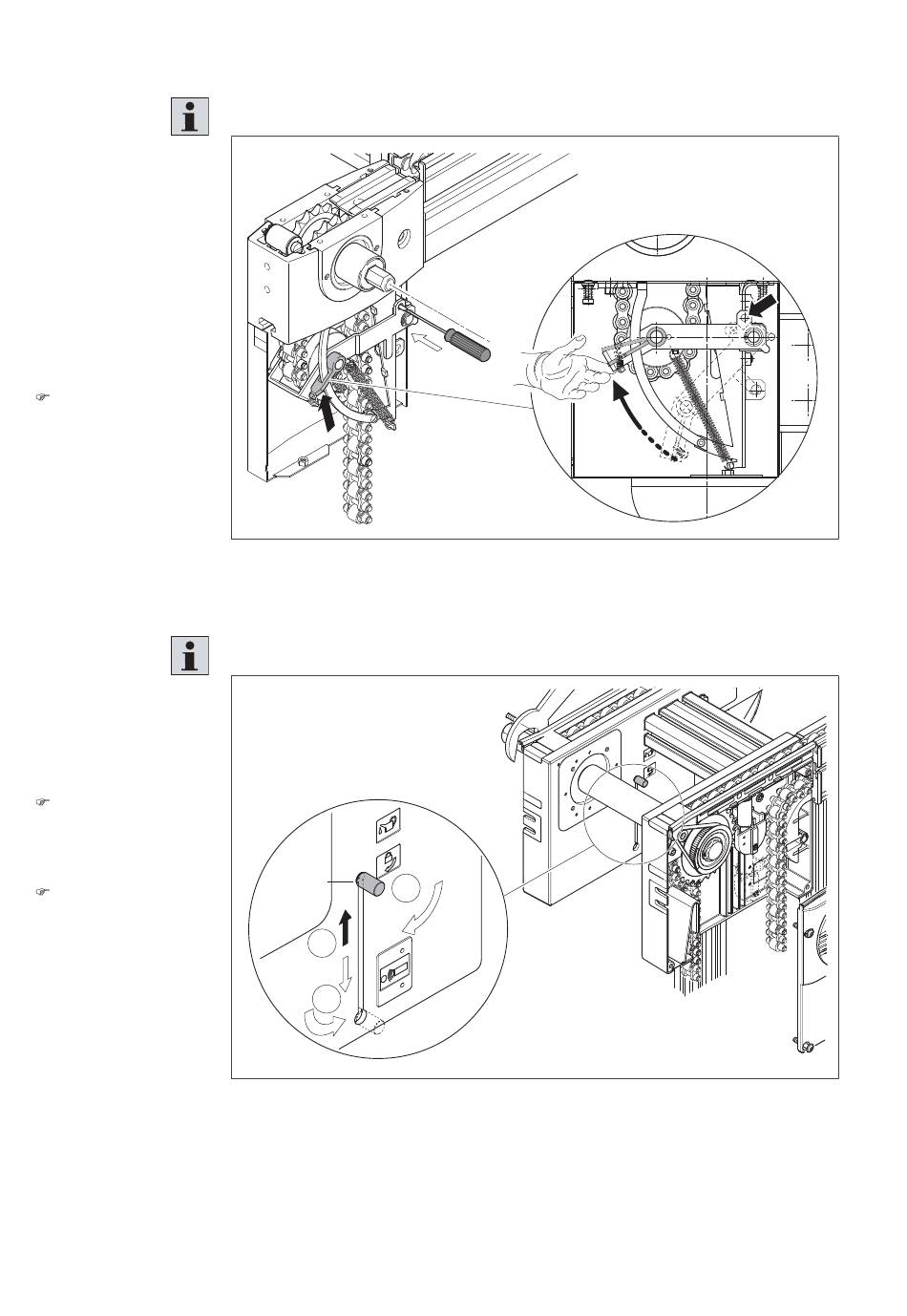

Fig. 24: Fijación del tensor de cadena: cabeza de accionamiento "pequeña", tensor reversible
10.4.6 Indicación de montaje: fi jación del tensor de cadena en
BS 2/C-H, BS 2/R-H, BS 2/R-V-1200
X
2
1
3
Fig. 25: Fijación del tensor de cadena: cabeza de accionamiento "grande"
BS 2/R-300, BS 4/R-300, BS 2/R-700, BS 4/R-700
,
547 601-37
X
547 601-38
