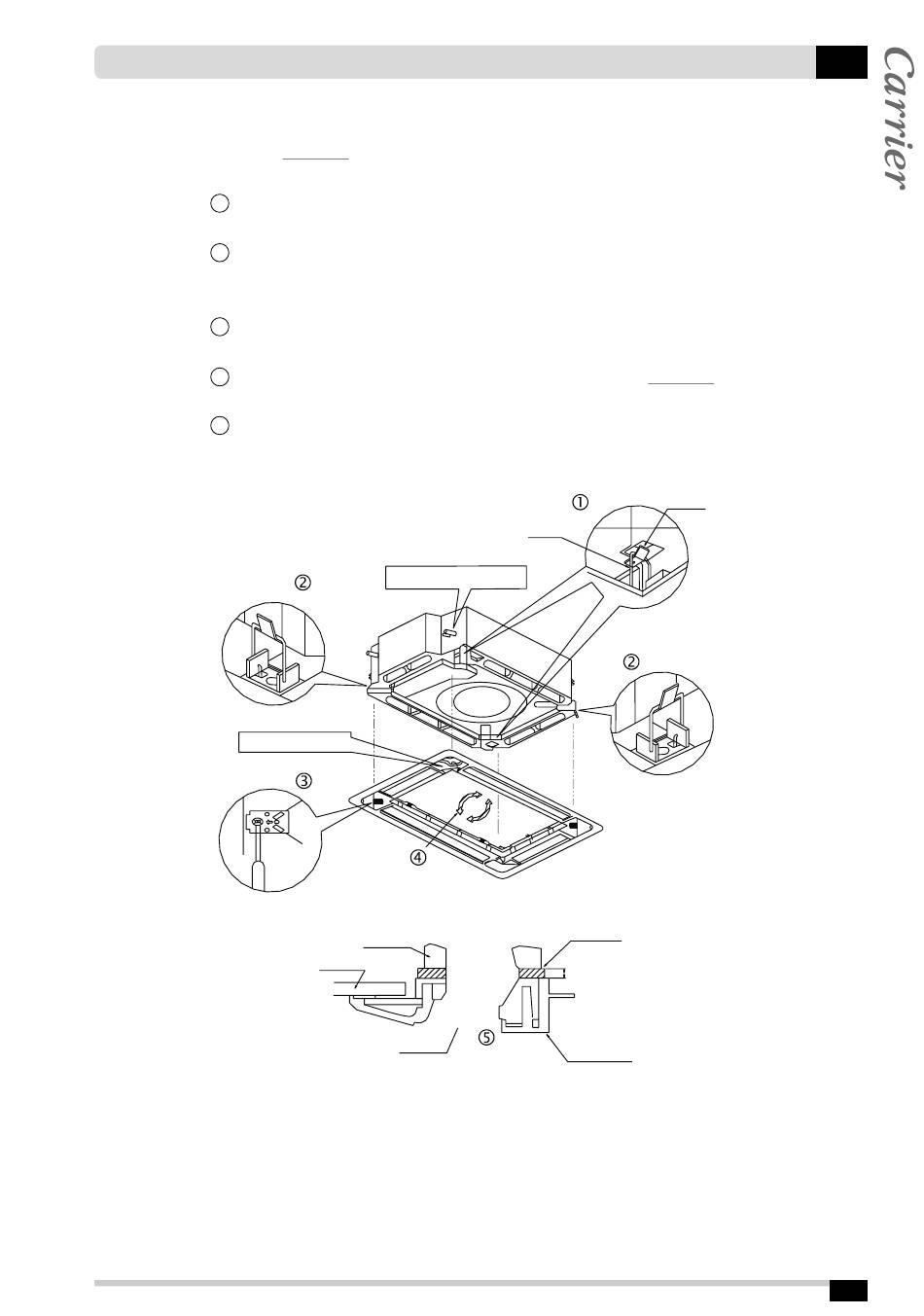

• Coloque a grelha no corpo da unidade interna fazendo com que a posição do
motor das vanes corresponda à posição da tubulação da unidade interna, como
mostra a Fig. 2-XIII.
• Instale a grelha.
1 Instale a grelha temporariamente na unidade. Durante a instalação, coloque a
trava no engate. (2 posições)
2 Coloque as outras 2 travas nos engates localizados nas laterais da unidade
interna. Tome muito cuidado para que o cabo do motor não fique preso na
vedação.
3 Instale os 4 parafusos sextavados em aproximadamente 15mm. (A grelha irá
levantar)
4 Ajuste a grelha girando na direção apontada pela seta na Fig. 2-XIII, de maneira
que a grelha se encaixe corretamente no teto.
5 Aperte os parafusos para que a espessura do material de vedação entre o
painel e a unidade interna seja reduzida para 5-8 mm.
Motor dos Vanes
Unidade interna
Teto
Instalação do painel (Grelha)
Trava
Posição da tubulação
Saída de ar
Fig. 2-XIII
MP 42VKQ Cassette - B - 06/08
Gancho
Material de vedação
5mm a 8mm
(Grelha)
