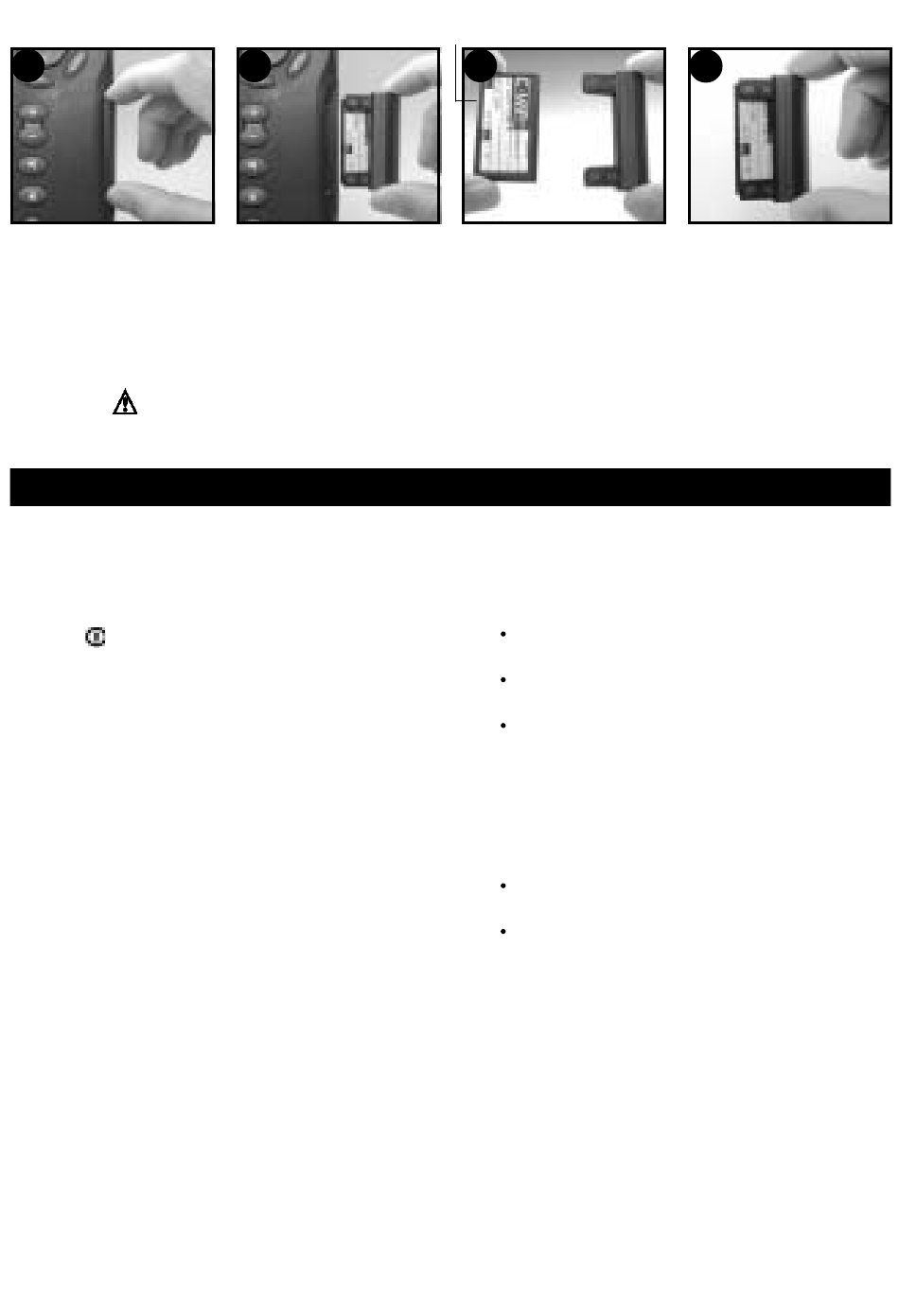

Cambiar la tarjeta de conexión
1
Sacar el porta-tarjeta del
TRACKER
Advertencia: Mantener el porta-tarjeta siempre en la unidad para evitar
cualquier entrada de humedad

1-3 Sacar y re-instalar la unidad

Si la unidad está montada sobre estribo, se podrá
sacar fácilmente y re-instalar por razones de
seguridad o protección.
Sacar la unidad:
1 Apagar el TRACKER manteniendo pulsada la
tecla hasta que la pantalla se apague.
2 Colocar la funda de protección sobre la
unidad.
3 Sostener la unidad con una mano.
Desenroscar el botón en el estribo de montaje
y sacar la unidad con cuidado.
4 La unidad tiene algunos cables conectados en
la parte trasera.
Desconectar cada conectador negro
enroscando el collarín de fijación un cuarto de
vuelta en sentido contrario a las agujas del
reloj y sacarlo. Si hay un conectador dorado,
desatornillar el collarín de cierre en sentido
contrario a las agujas del reloj y sacarlo.
5 Colocar las fundas de protección servidas
sobre las extremidades expuestas de los
conectores para protegerlas.
6 Estibar la unidad en un lugar seguro, en la
bolsa de transporte opcional NAVMAN, por
ejemplo.
NAVMAN
TRACKER 5600 Manual operativo y de instalación
2
Sacar la tarjeta del porta-
tarjeta. Poner la tarjeta en
su funda
Contactos Dorados aqui debajo
3
Tarjeta
Porta-tarjeta
Colocar la tarjeta nueva.
Asegurarse que los
contactos dorados estén en
la parte exterior inferior (ver
arriba). Guardar la funda
protectora
Re-instalar la unidad
1 Sacar las fundas protectoras de los
conectadores. Conectar los conectadores
negros en sus respectivos enchufes en la
parte trasera de la unidad:
El color de la extremidad del conectador
debe concordar con la tuerca del enchufe.
Colocar el conectador al enchufe y
enroscarlo en el enchufe.
Fijar el conectador en su emplazamiento
apretando el collarín de cierre hacía la
enchufe y enroscando un cuarto de vuelta
en sentido de las agujas del reloj.
En caso de equivocarse de enchufe, no se
producirá ningún daño.
2 Si la unidad dispone de un conectador dorado:
Conectarlo en su correspondiente enchufe
en la parte trasera de la unidad.
Enroscar a mano el collarín de fijación en
el sentido de las agujas del reloj - no
apretar.
3 Mantener la unidad sobre el eje del estribo de
montaje, con la arandela de goma entre el
estribo y la unidad.
4 Ajustar la inclinación y rotación de la pantalla
para una mejor visibilidad y apretar a mano el
botón en el estribo de montaje. Sacar la funda
protectora.
4
Colocar el porta-tarjeta en
la unidad
