3 Instalación
30
5.
Marque la distancia entre sensores (a) midiéndola desde la línea central del primer
orificio perforado.
6.
Proyecte la línea central sobre la parte posterior del tubo y márquela.
a

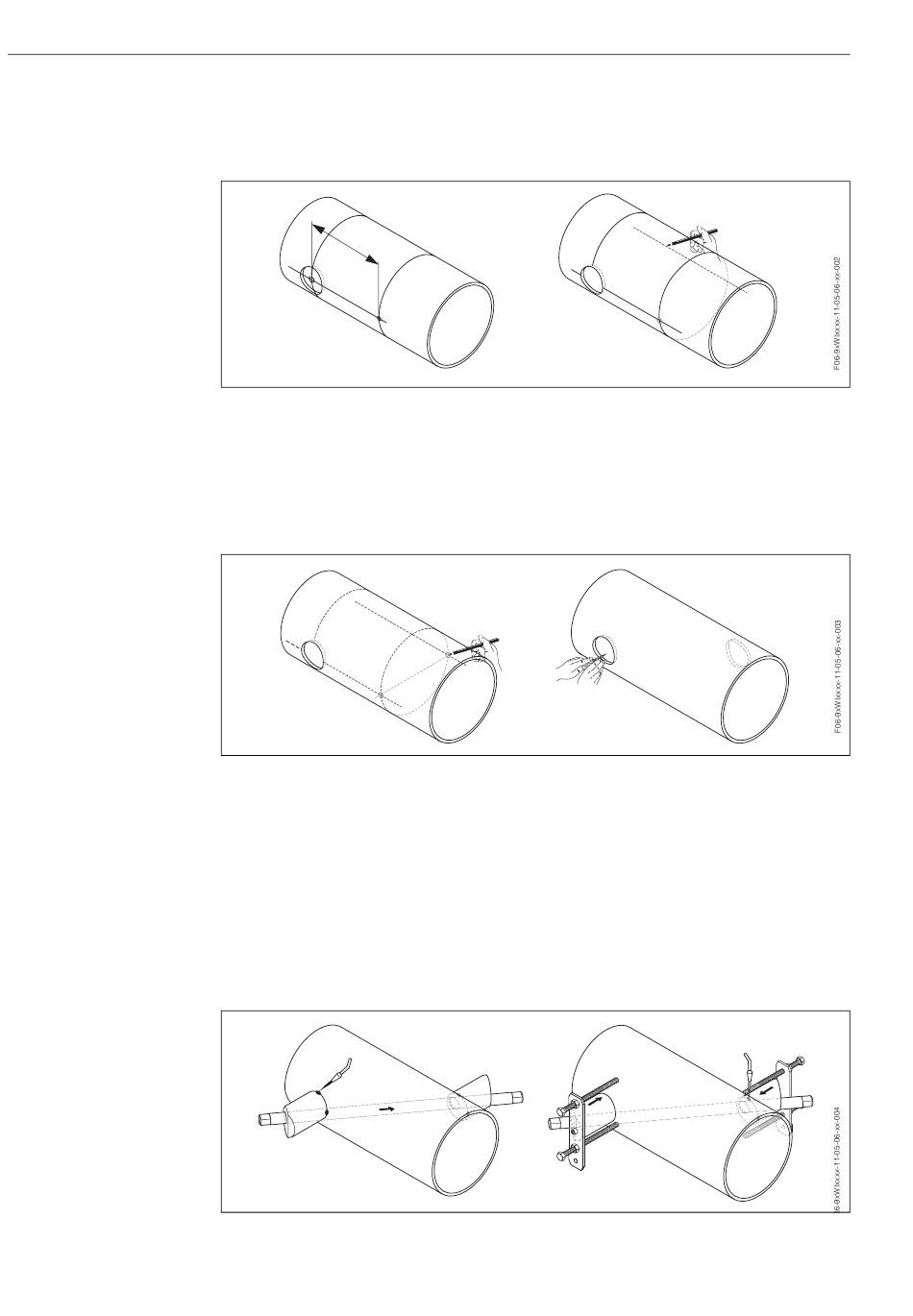

Fig. 26:
Instalación de los sensores de medida, pasos 5 y 6
7.
Marque el orificio a perforar sobre la línea central dibujada en la parte posterior del
tubo.
8.
Haga el segundo orificio y prepare seguidamente los dos orificios para poder
soldar en ellos los portasensores (desbarbar, limpiar, etc.).
Fig. 27:
Instalación de los sensores de medida, pasos 7 y 8
9.
Inserte los portasensores en los orificios perforados. Para ajustar la profundidad de
soldadura, puede sujetar los dos portasensores con una herramienta especial, que
permite ajustar la profundidad de inserción (opcional), y, a continuación, proceda
a alinearlos utilizando una varilla de unión. Los portasensores tienen que
encontrarse a ras de la cara interna del tubo. Sitúe con precisión los dos
portasensores.
!
¡Nota!
Para alinear la varilla de unión tendrá que utilizar dos cascos de soporte y
enroscarlos a los portasensores.
Fig. 28:
Instalación de los sensores de medida, paso 9
