Montaje
4.3 Alimentación de tensión
4.3 Alimentación de tensión
Alimentación de tensión
La alimentación de tensión se conecta a través de un bloque de bornes de 3 contactos,
enchufable. La tierra funcional se puede conectar al riel de perfil de sombrero puesto a
tierra. La conexión no es necesaria para un funcionamiento correcto. La alimentación de
tensión está ligada a potencial.

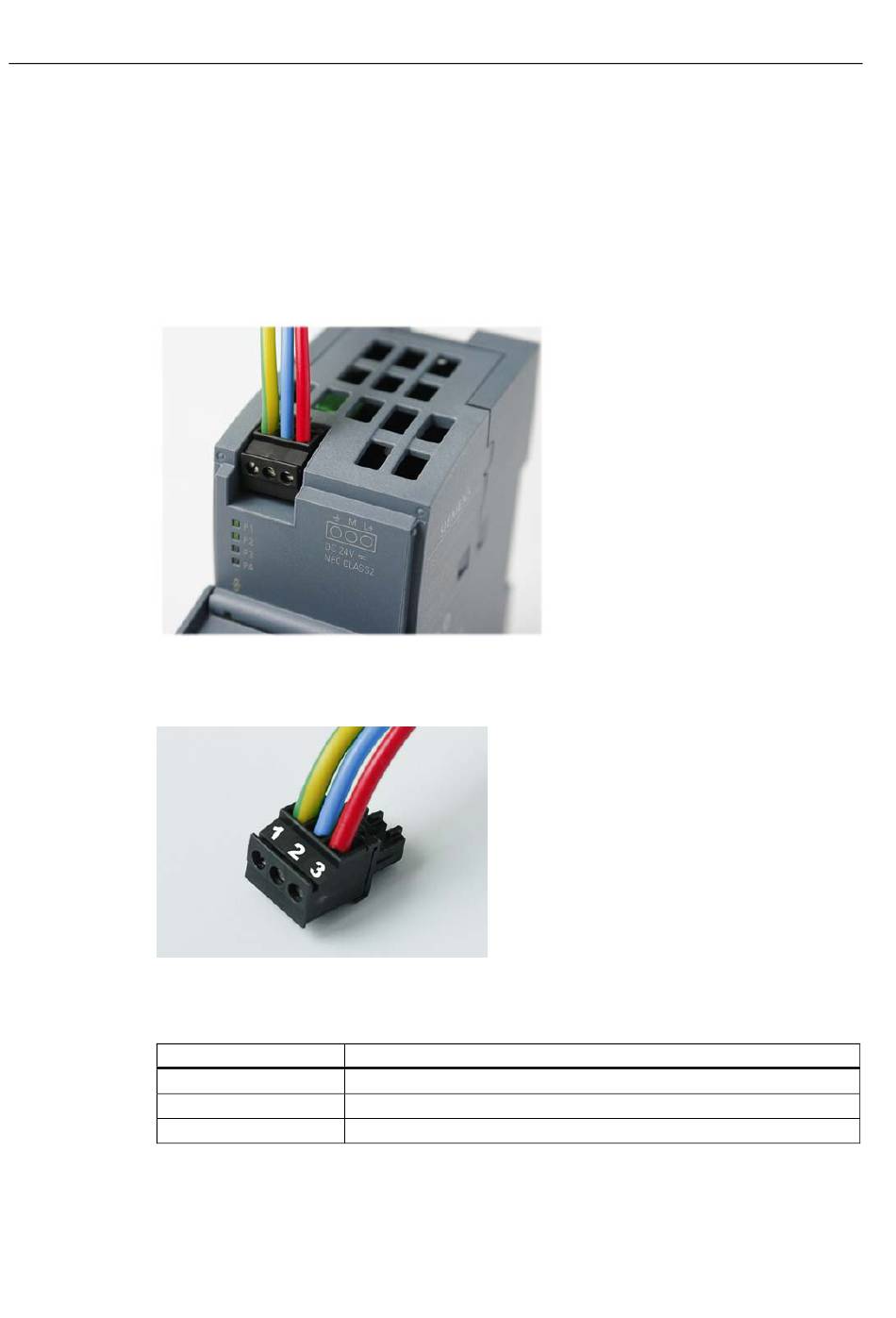

Figura 4-4
Figura 4-5
Tabla 4- 1
Número de pin
Pin 1
Pin 2
Pin 3
22
Conexión de alimentación de tensión
Asignación de contactos del bloque de bornes
Asignación de pins de la alimentación de tensión
Asignación
Tierra funcional
M (masa)
L+ (24 V DC)
Compact Switch Module CSM 1277
Instrucciones de servicio, V. 1.00, A2B00079397E
