Mini Enfriadora DC Inverter MUENR-H4

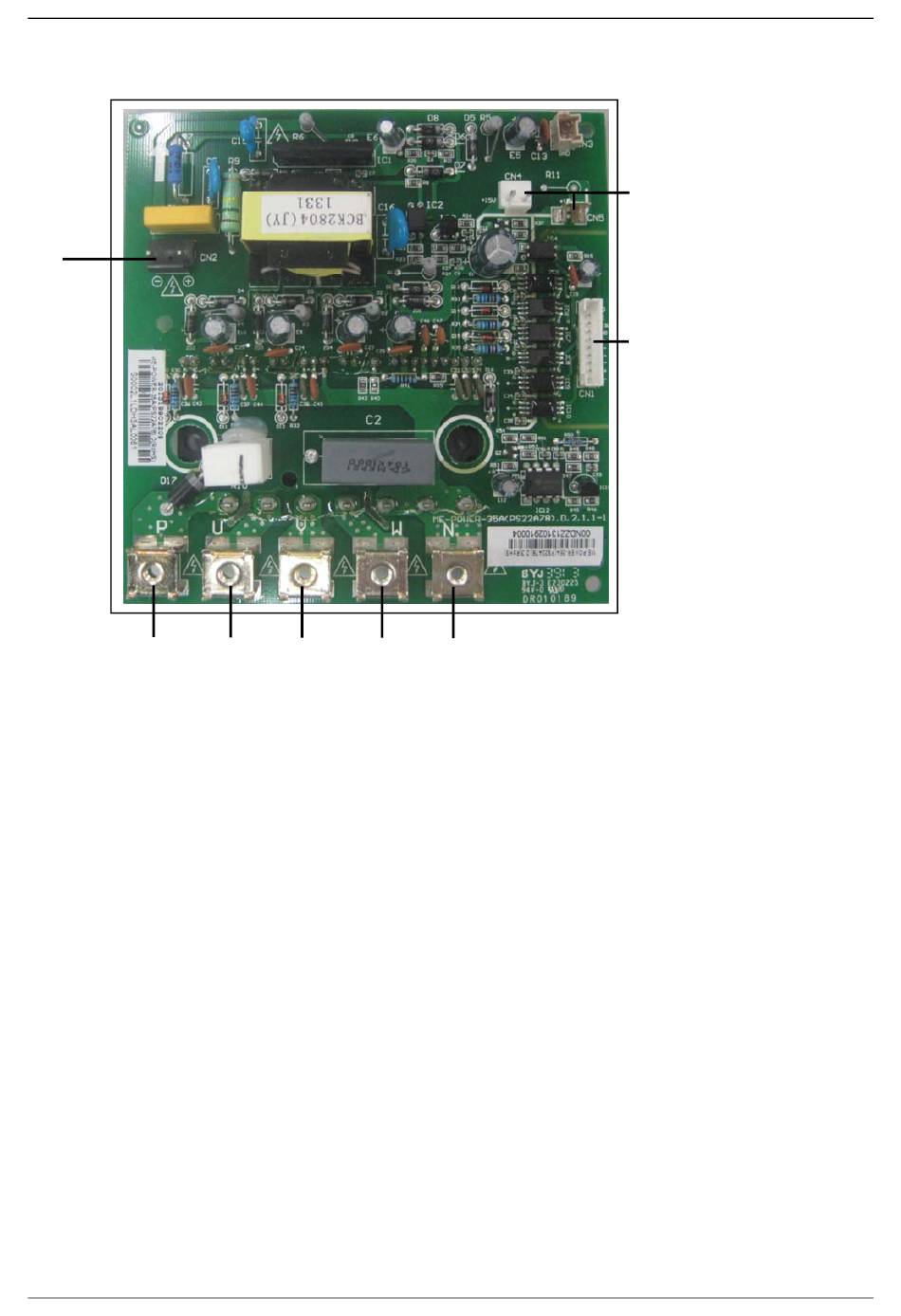

Placa IPM
8
7
1. Puerto salida +15Vdc
2. Puerto de comunicacion con la placa principal
3. Puerto de entrada N para IPM
4. Conexion W del compresor
5. Conexion V del compresor
6. Conexion U del compresor
7. Puerto de entrada P para IPM
8. Puerto de alimentacion
