5.
CARACTERÍSTICAS Y CONEXIONES
5.1
CONEXIONES DE ALIMENTACIÓN Y PUERTOS DE COMUNICACIÓN

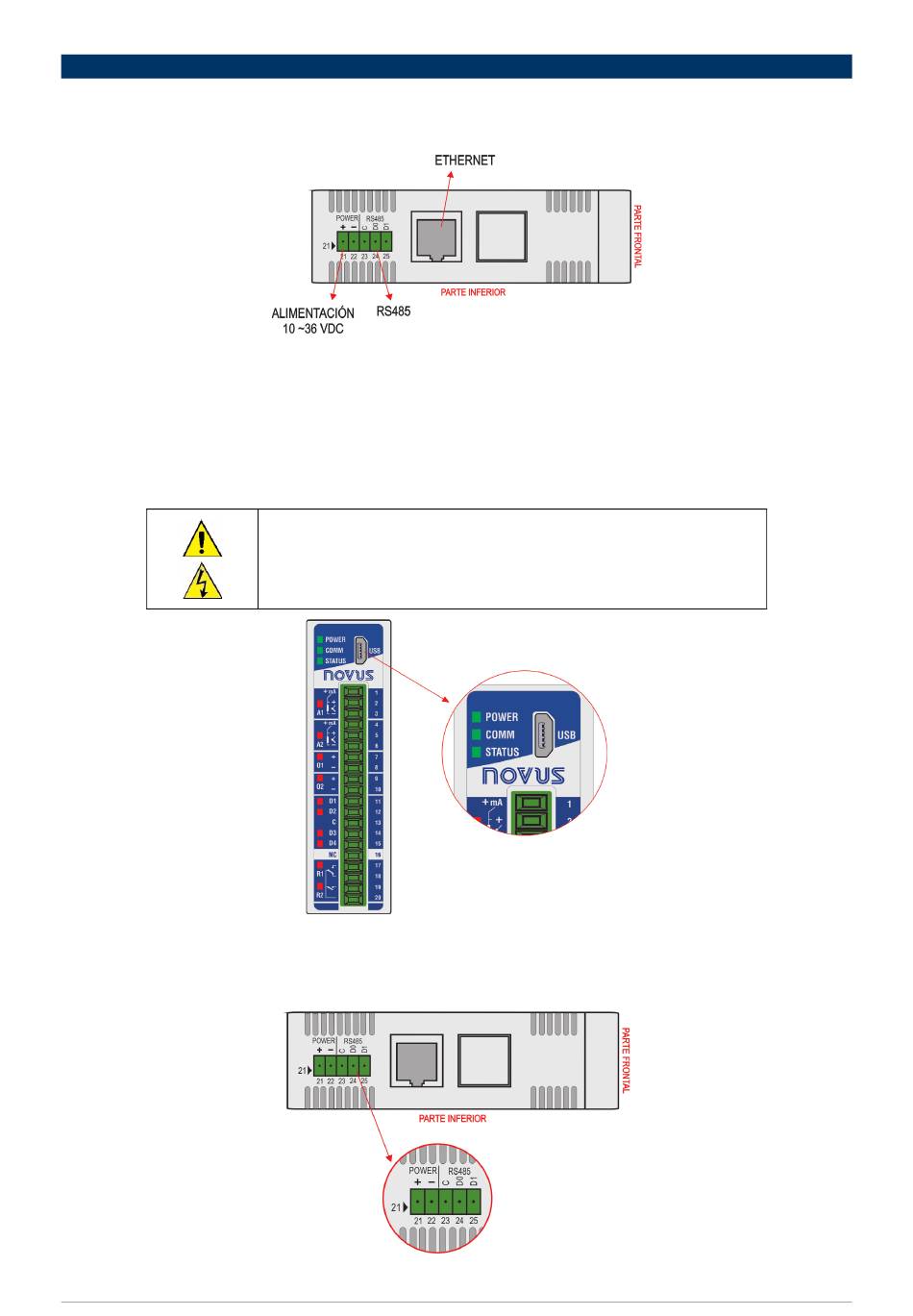

Se pueden visualizar las conexiones de alimentación y de los puertos de comunicación en la figura a continuación:
Los terminales de DigiRail NXprog están situados en la parte inferior de la carcasa y se debe observar la polarización de esta conexión: Terminal
21 (+) y Terminal 22 (-).
5.1.1
CONEXIÓN USB
En su panel frontal, el DigiRail NXprog ofrece un puerto USB, preferentemente destinado para la tarea de configuración y de diagnóstico del
proceso monitoreado. Durante la instalación del software NXperience, los drivers del puerto USB se instalarán automáticamente. Durante el
primer uso, se debe aguardar hasta que el Windows reconozca el driver de DigiRail NXprog.
5.1.2
CONEXIÓN RS485
La interfaz de conexión RS485 se encuentra en la parte trasera de DigiRail NXprog, como se puede ver en la en la figura a continuación:
NOVUS AUTOMATION
Figura 07 – Conexiones de alimentación y puertos de comunicación
La interfaz USB NO ES AISLADA de los circuitos de Entrada y Salida Digitales y del
circuito del puerto RS485.
La interfaz USB alimenta el dispositivo sólo para la configuración y no permite el uso
completo del dispositivo. Por lo tanto, la interfaz RS485 y las entradas y salidas
analógicas sólo funcionarán cuando la fuente de alimentación esté conectada.
Figura 08 – Conexión del cable USB
Figura 09 – Conexión de la interfaz RS485
7/35
