Grupo Salida De Corriente [Current Output] - Endress+Hauser Proline Prosonic Flow 92F Manual De Instrucciones

Descripción de las funciones del equipo
82
11.8

Grupo SALIDA DE CORRIENTE [CURRENT OUTPUT]

Descripción de la función, grupo SALIDA DE CORRIENTE [CURRENT OUTPUT]
ASIGNAR SALIDA DE Utilice esta función para asignar una variable de proceso a la salida de corriente.
CORRIENTE [ASSIGN
Opciones:
CURRENT OUTPUT]
CAUDAL VOLUMÉTRICO [VOLUME FLOW]
VELOCIDAD SONIDO [SOUND VELOCITY]
VELOCIDAD CAUDAL [FLOW VELOCITY]
INTENSIDAD SEÑAL [SIGNAL STRENGTH]
Ajuste de fábrica:
Véase el impreso de parámetros suministrado (el impreso de parámetros es una parte
integrante del presente manual de instrucciones)
RANGO DE CORRIENTE En esta función se define el rango de salida de corriente. La salida de corriente se puede
[CURRENT SPAN] configurar de acuerdo con las recomendaciones NAMUR o bien para los valores
habituales en los Estados Unidos.
Opciones:
4-20 mA HART NAMUR
4-20 mA HART EE.UU.
Ajuste de fábrica:
Véase el impreso de parámetros suministrado (el impreso de parámetros es una parte
integrante del presente manual de instrucciones)

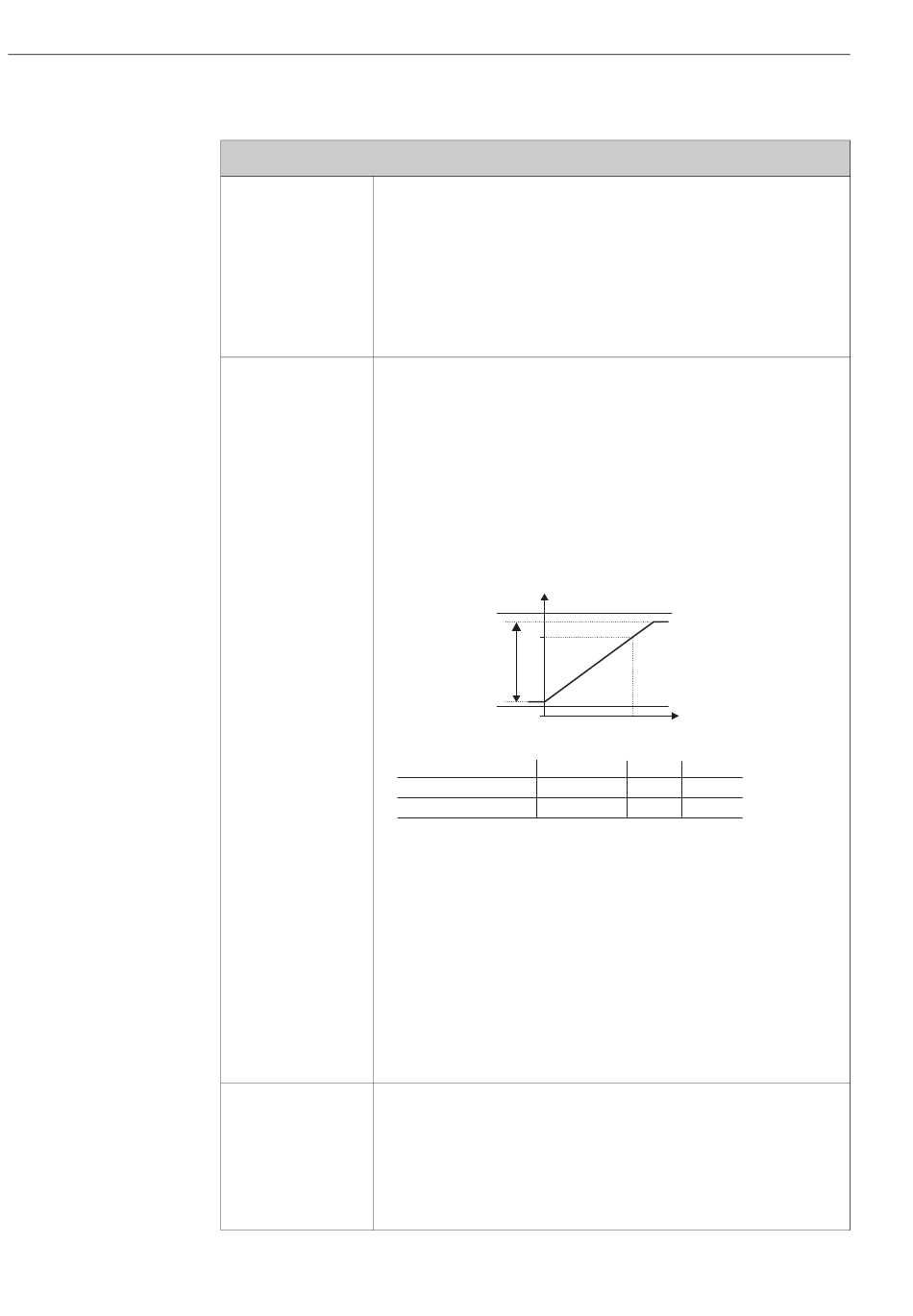

Rango de corriente, rango operativo y señal en caso de alarma
Fig. 30:
A = Rango de corriente
m = Rango de trabajo
n = Señal inferior del nivel de alarma
o = Señal superior del nivel de alarma
p = Valor de fondo de escala
Q = Caudal
!
• Si el valor medido cae fuera del rango de medida (definido en la función VALOR 20
• La corriente de respuesta de la salida, impulso ante fallos, se define en la función
VALOR 4 mA Utilice esta función para asignar un valor determinado a la corriente de 4 mA. El valor
debe ser inferior al valor introducido en la función VALOR 20 mA [VALUE 20 mA].
Entrada del usuario:
Número de coma flotante de 5 dígitos
Ajuste de fábrica:
Véase el impreso de parámetros suministrado (el impreso de parámetros es una parte
integrante del presente manual de instrucciones)
I [mA]
o
20
m
n
0
A
4-20 mA HART NAMUR
3.8 - 20.5 mA
4-20 mA HART US
3.9 - 20.8 mA
Rango de corriente, rango operativo y señal de nivel de alarma
¡Nota!
mA [VALOR 20 mA [VALUE 20 mA]] → Página 83), se genera un mensaje de aviso.
central ASIGNAR CÓDIGO DE DIAGNÓSTICOS [ASIGNAR CÓDIGO DE
DIAGNÓSTICO [ASSIGN DIAGNOSTIC CODE]] → Página 105.
Proline Prosonic Flow 92F
Q
p
m n o
3.5 22.6
3.75 22.6
a0006213
Endress+Hauser
