AJUSTES DE LA CENTRAL
D
escripción de los puentes de configuración
y de los bancos de memoria.
Los puentes de configuración JP1 y JP2 están ubicados
en la parte superior izquierda de la central,
junto al pulsador de colgado.
El puente JP3 se encuentra en la parte central del circuito
impreso, debajo del banco de memoria BK0.
El puente JP1 selecciona el volumen de llamada.
Si tras la puesta en marcha del equipo considera que
el volumen es alto, modificar la posición del puente.
Valor de fábrica: volumen máximo.
El puente JP2 carga la instalación con una resistencia de
comunicaciones. Para un correcto funcionamiento,
activar esta resistencia sólo en instalaciones que
no dispongan de placa.
Valor de fábrica: desactivada.
El puente JP3 permite reiniciar el código secreto de gestor e
instalador (ver página 10) a los códigos asignados en fábrica.
Utilizar esta función sólo en caso de haber olvidado el código.
Con el equipo en marcha, cambiar la posición del puente
para reiniciar y devolverlo a su posición inicial.
La central dispone de dos bancos de memoria para la ubicación
de dos módulos de 256Kb. Cada módulo permite guardar
el texto asignado a 1000 usuarios.
El equipo se suministra con un módulo de memoria instalado
en el banco 0 (BK0), en el cual se graban los parámetros
de configuración del sistema.
En el caso de centrales con dos módulos de memoria
no intercambiar los módulos de banco una vez grabados.
Para que el equipo funcione correctamente,
siempre debe haber un módulo en BK0.
Las centrales han sido ajustadas en fábrica
con los parámetros más usuales.

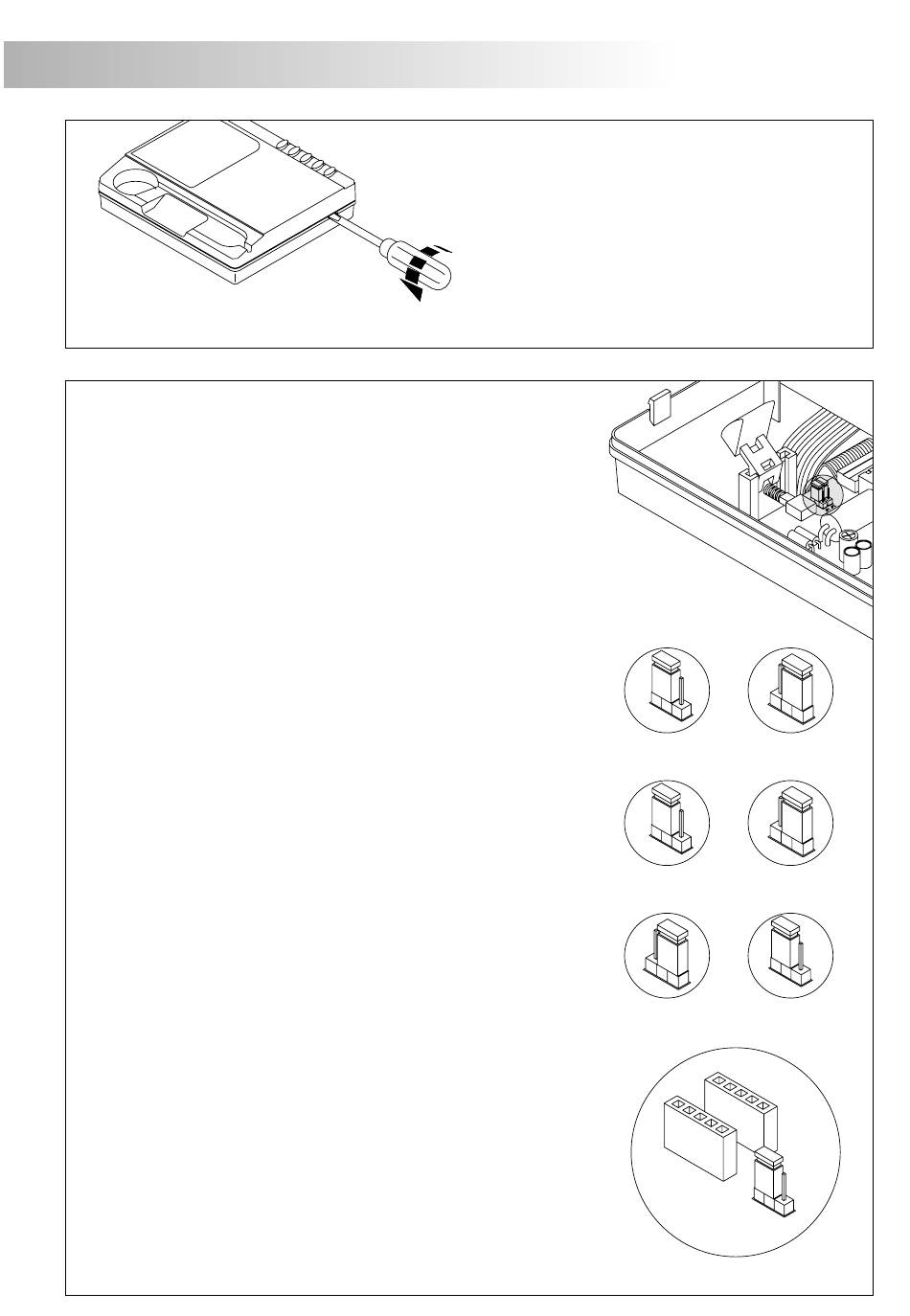

Si precisa cambiar alguno de los parámetros,
utilice un destornillador plano para abrir
la central, tal y como muestra el dibujo.
Máximo.
Activada.
Reinicio.
A
brir la central.
Mínimo.
Desactivada.
Reposo.
BK1
BK0
JP3
