7.
Conecte los cables conforme a la asignación de terminales (→  43).
8. Cuando se utilizan cables blindados: conecte el blindaje del cable a la borna de tierra.
9. Enrosque la tapa del compartimento de conexiones
10. En el caso de los instrumentos con perno de seguridad para la tapa: disponga el perno
de forma que su extremo quede por encima del borde de la tapa del indicador. Apriete
el perno de seguridad.

Terminales intercambiables con resorte

Los instrumentos que no están dotados de protección contra sobretensiones
presentan terminales intercambiables con resorte. Conductores rígidos o flexibles con
o sin casquillo pueden insertarse directamente, estableciéndose el contacto
automáticamente.

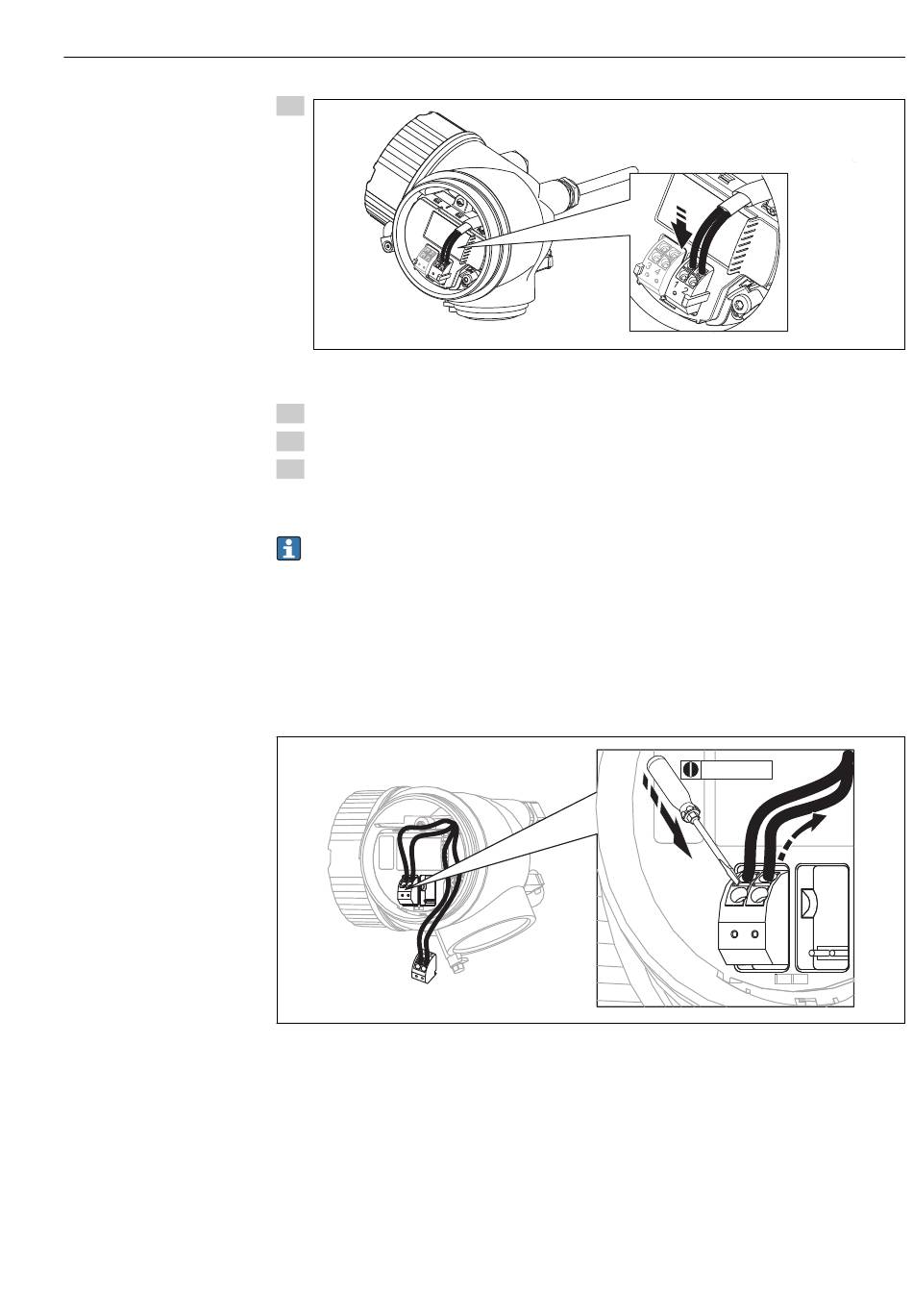

Para extraer los cables del terminal: presione en la hendidura entre terminales con el
extremo plano (≤ 3 mm (0,12 pulgadas)) del atornillador mientras tira hacia fuera los
terminales.
mm (in)
Conexiones eléctricas
A0013837
≤ 3 (0.12)
A0013661
51
