Instrucciones Para Estuches De Reparo - T&S B-0114-01 La Instalación Y Las Instrucciones De Mantenimiento

Instrucciones Para Estuches De Reparo

Para unidades de enjuagar 010180-40

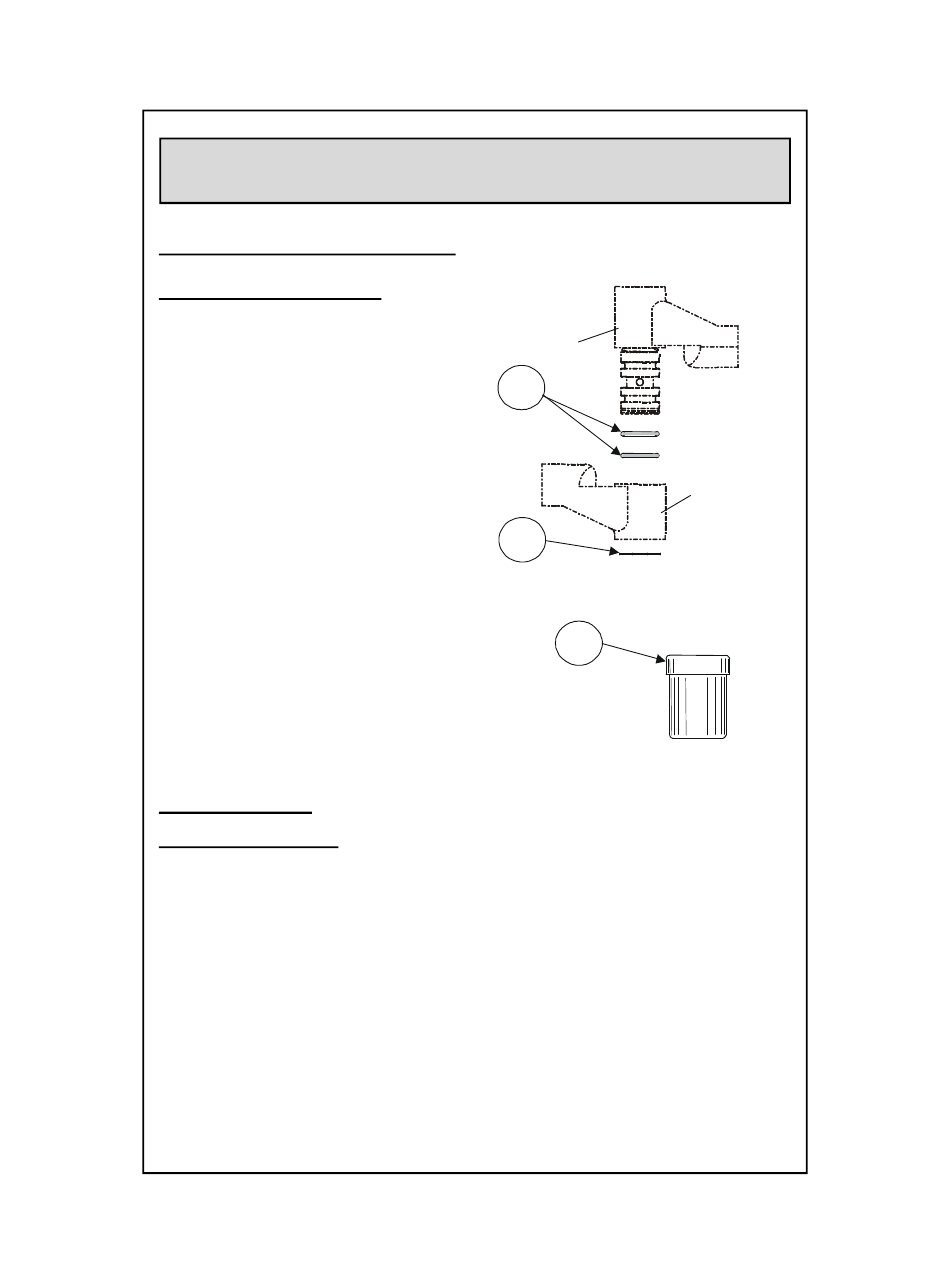

Reparo de junta de chanela:
1. Con alicates para argollas
retenedoras, Remueva y arroje
la parte No.12 de cada chanela en
la parte No.3.
2. Deslize la chanela 'B' de el tubo.
Remueva la parte No.11 y arroje,
luego limpie las partes e
inspeccione por danos. Si existen
rayones profundos, la parte
tendrá que ser reemplazada.
3. Aplique una delgada capa de
la parte No.13 a el tubo. En el tubo
arme la parte nueva No.11 y aplique
una delgada capa de la No.13 en
la parte No.11.
4. Reemplaze las chanelas e instale
la parte nueva No.12.
5. Ensamble de nuevo la unidad e
inspeccione por filtraciones.
Mantenimiento:
Ensamble de extensión
1. Afloje los dos atornillos en el soporte B-0109-01.
2. Destornille la parte No.9 de la parte No.3. Desarme la parte No.5 de la parte No.6.
3. Afloje la parte No.8 en la parte No.4. Cuidadosamente deslize los componentes
de la parte No.5.
4. Inspeccione la parte No.5 por daños. Inspeccione el resorte por grietas.
Reemplazelo si es necesario. Aplique de la parte No.13 a la No.11 y arme
de nuevo.
5. Arme de nuevo la parte No.5 en la parte No.6 y aprete con una llave.
6. Aprete los tornillos de soporte B-0109-01.
7. Conecte la tubería principal e inspeccione or filtraciones.
Junta
'A'
11
12
13
7
Junta
'B'
