Protocolo RS232
1. Introducción
En este documento se describen las especificaciones de interfaz de hardware y los protocolos de software
de la comunicación de la interfaz RS232 entre la pantalla comercial de ViewSonic y su PC u otra unidad de
control con protocolo RS232.
El protocolo se divide en tres secciones:
• Establecer-Función
• Obtener-Función
• Modo paso través del mando distancia
h En el documento siguiente, "PC" representa todas las unidades de control que puede enviar o recibir el
comando de protocolo RS232.
2. Descripción

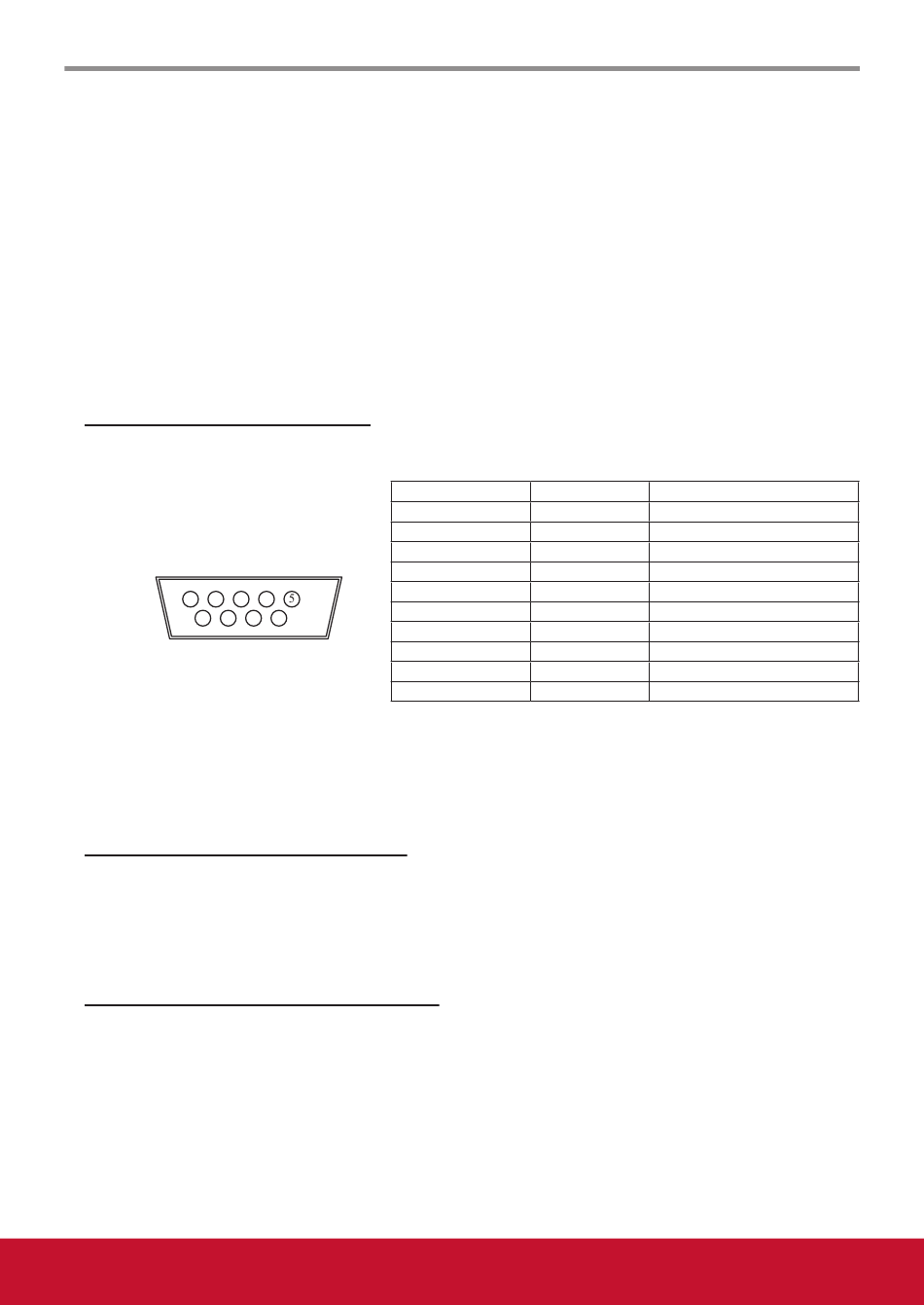

2.1 Especificaciones de hardware
Puerto de comunicación de la pantalla LCD ViewSonic en la parte posterior
(1) Tipo de conector: macho de 9 contactos DSUB
(2) Asignación de contactos
Macho DSUB de 9
contactos
(vista exterior)
1
2
3
6
7
2.2 Configuración de la comunicación
• Selección de tasas de baudios: 9600 bps (fija)
• Bits de datos: 8 bits (fijos)
• Paridad: ninguna (fija)
• Bits de parada: 1 (fijo)
2.3 Referencia de mensajes de comandos
Su PC envía al monitor el paquete de comandos seguidos por "CR". Cada vez que su PC envía un comando
de control al monitor, este responderá de la siguiente manera:
1. Si el mensaje se recibe correctamente, enviará "+" (02Bh) seguido de "CR" (00Dh)
2. Si el mensaje se recibe incorrectamente, enviará "-" (02Dh) seguido de "CR" (00Dh)
Nº de contacto Señal
1
2
3
4
5
4
6
8
9
7
8
9
cuadro
* Es necesario utilizar cable de cruce (módem nulo) para utilizar
con PC.
Libre
RXD
TXD
Libre
TIERRA
Libre
Libre
Libre
Libre
TIERRA
29
Comentario
Entrada al monitor LCD
Salida del monitor LCD
