Conexión eléctrica
32
7.3.2 Asegurar la igualación de potencial
Requisitos
No es preciso tomar medidas especiales de igualación de potencial.
Si el equipo ha de montarse en una zona con peligro de explosión, tenga por favor en
cuenta las directrices indicadas en la documentación Ex (XA).
7.4 Instrucciones especiales de conexión
7.4.1 Ejemplos de conexión
PROFIBUS DP
1 2
A
B

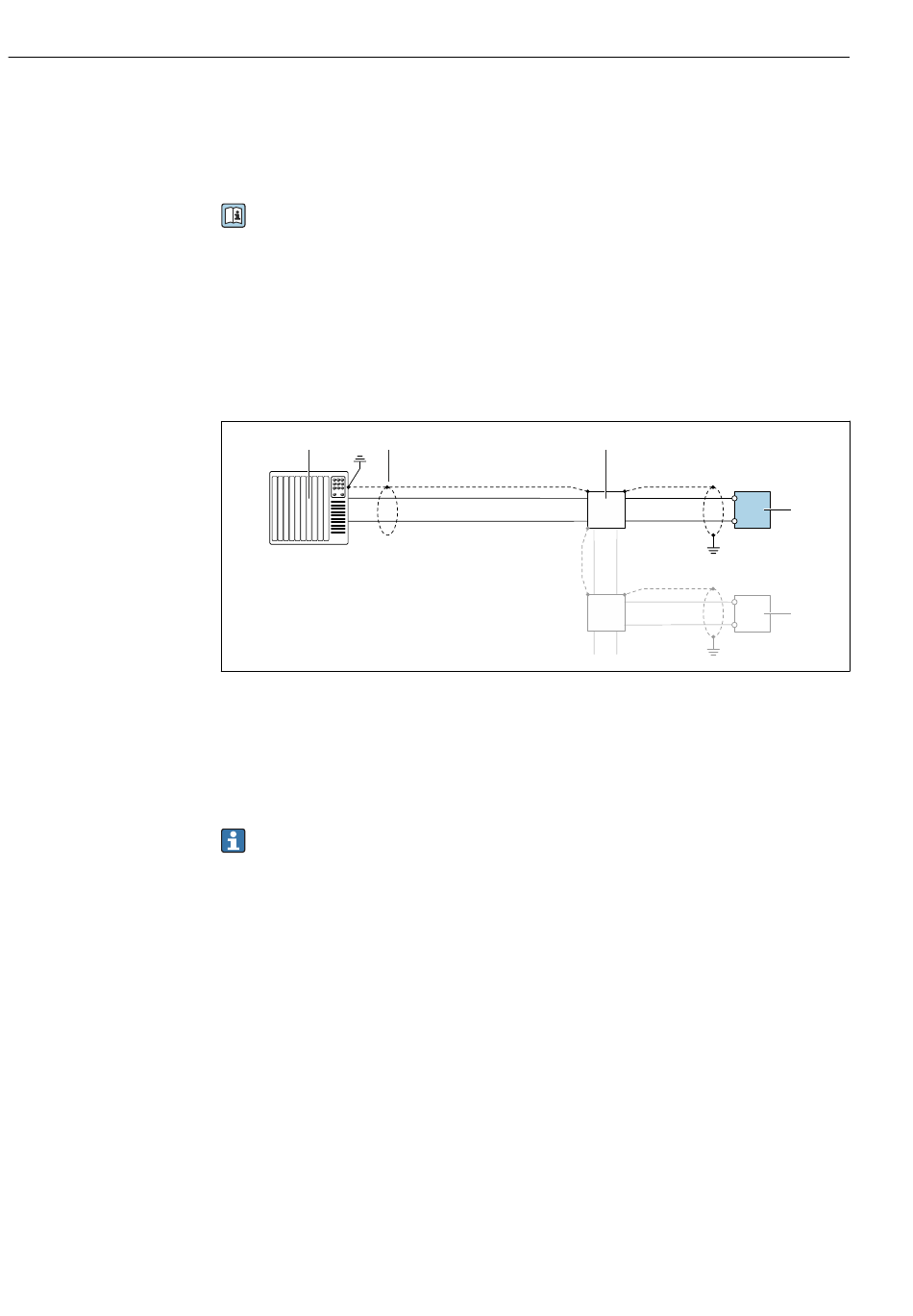

 10 Ejemplo de conexión de PROFIBUS DP, zona no peligrosa y zona clase 2/div. 2
1 Sistema de control (p. ej., PLC)
2 Blindaje de cable en un extremo. Para cumplir los requisitos de EMC, el blindaje del cable debe conectarse por
los dos extremos con tierra; observe asimismo las especificaciones relativas al cable
3 Caja de distribución
4 Transmisor
Si la velocidad de transmisión es > 1,5 MBaud, debe utilizarse una entrada de cable
EMC (Compatibilidad electromagnética) y el blindaje del cable debe llegar hasta el
terminal, siempre que sea posible.
7.5 Configuración del hardware
7.5.1 Ajuste de la dirección del equipo
PROFIBUS DP
Hay que configurar siempre la dirección para un equipo PROFIBUS DP/PA. El rango para
una dirección válida es de 1 a 126. Además, en una red PROFIBUS DP/PA solo puede
asignarse una vez una determinada dirección. Si no se configura correctamente la dirección
del equipo, éste no podrá ser reconocido por el maestro. Todos los equipos de medida se
suministran ajustados en fábrica con la dirección 126, habiéndose utilizado para ello el
procedimiento de ajuste mediante software.
Proline Promass F 100 PROFIBUS DP
3
A
B
A
B
Endress+Hauser
4
4
A0028765
