Diagnósticos y localización y resolución de fallos
96
Comportamiento de
diagnóstico
Diario de entradas
Desconectado
Visualización del estado del valor medido
Si los módulos de entrada de datos (por ejemplo, módulo de entradas analógicas, módulo
de entradas digitales, módulo totalizador, módulo Heartbeat) están configurados para la
transmisión cíclica de datos, el estado de los valores medidos está codificado según las
Especificaciones del perfil PROFIBUS PA 3.02 y se transmite junto con el valor medido al
controlador PROFINET mediante el byte de estado. El byte de estado se compone de tres
segmentos: Calidad, los subestados de Calidad y Límites.
Calidad

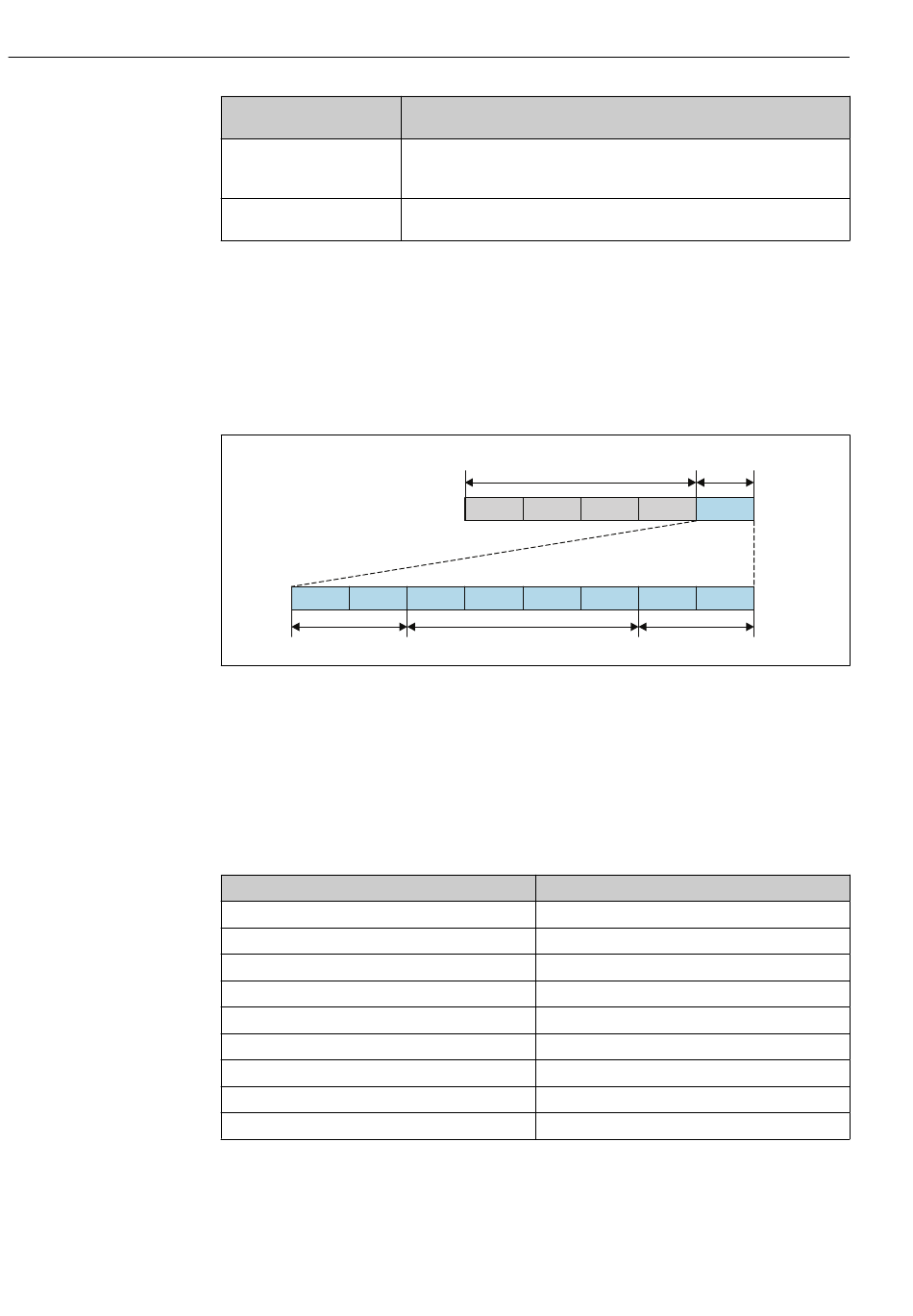

 14 Estructura del byte de estado
El contenido del byte de estado varía según la configuración del modo de alarma que se
haya definido para el bloque funcional en cuestión. Según cuál sea el modo de alarma
configurado, la información del estado conforme a las Especificaciones del perfil PROFIBUS
PA 3.02 se transmite al controlador PROFINET por medio del byte de estado. Los dos bits
para los límites siempre tienen el valor 0.
Información sobre el estado
CD calculada
MALO - Alarma de mantenimiento
MALO - Relacionado con el proceso
MALO - Verificación funcional
INDETERMINADO - Valor inicial
INDETERMINADO - Mantenimiento requerido
INDETERMINADO - Relacionado con el proceso
BUENO - OK
BUENO - Requiere mantenimiento
BUENO - Verificación funcional
Determinación del estado del valor medido y del estado del equipo mediante el
comportamiento ante diagnóstico
Cuando se asigna un comportamiento ante diagnóstico, se modifica también el estado del
valor medido y el estado del equipo correspondiente a la información de diagnóstico. El
Descripción
El equipo sigue midiendo. El mensaje de diagnóstico se visualiza únicamente en
Submenú Lista de eventos (Submenú Lista de eventos) y no se visualiza en
alternancia con el indicador operativo.
Se ignora el evento de diagnóstico y no se emite ni registra ningún mensaje de
diagnóstico.
Valor de medición
Subestado calidad
Codificación (hex)
0x24
0x28
0x3C
0x4F
0x68
0x78
0x80
0xA8
0xBC
Proline Promass F 100 PROFINET
Codificación
(hex)
Byte 5
Límites
Endress+Hauser
A0032228-ES
