Instalación
34
Si las temperaturas de proceso son altas, el equipo debería estar incluido en el sistema de
aislamiento de containers (2) habitual para evitar que la electrónica se caliente debido a la
radiación por dispersión térmica o la convección. El aislamiento no debería sobresalir por
encima del cuello del equipo (1).
6.5

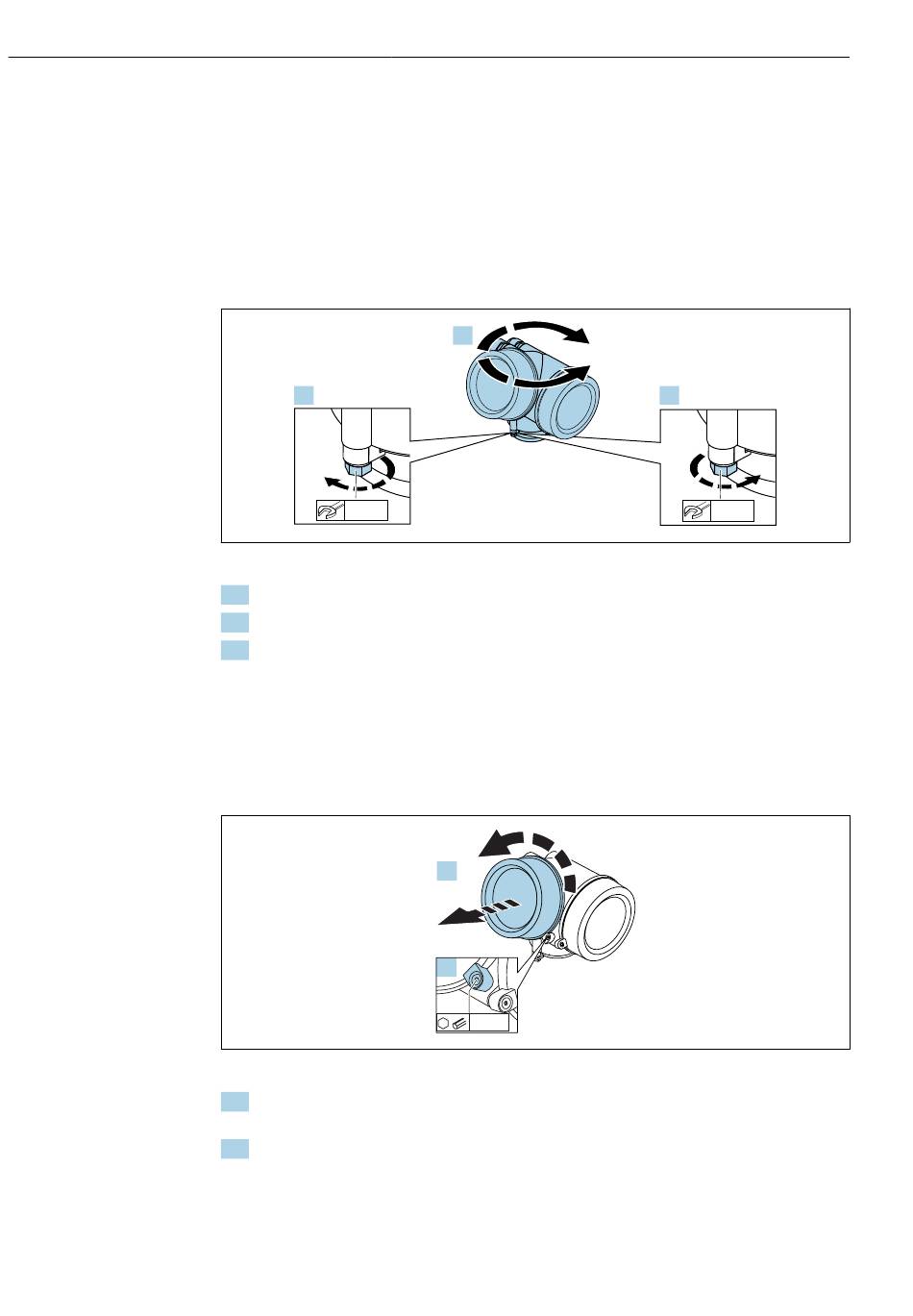

Giro del cabezal transmisor

Para facilitar el acceso al compartimento de conexiones o al indicador, se puede cambiar la
orientación del cabezal del transmisor:
1.
8 mm
1. Afloje el tornillo de bloqueo mediante una llave fija.
2. Gire el cabezal hasta alcanzar la orientación deseada.
3. Apriete el tornillo de fijación (1,5 Nm para cajas de plástico; 2,5 Nm para cajas de
aluminio o acero inoxidable).
6.6
Cambio de orientación del indicador
6.6.1

Abrir la tapa

1. Afloje el tornillo de bloqueo de la tapa del compartimento de la electrónica mediante
una llave Allen (3 mm) y gire la lengüeta 90 ° en el sentido de las agujas del reloj.
2. Afloje la tapa, compruebe la junta de la tapa y cámbiela en caso necesario.
Micropilot FMR56, FMR57 PROFIBUS PA
2.
max. 350°
2.
1.
3 mm
3.
8 mm
A0032242
A0021430
Endress+Hauser
