Técnica

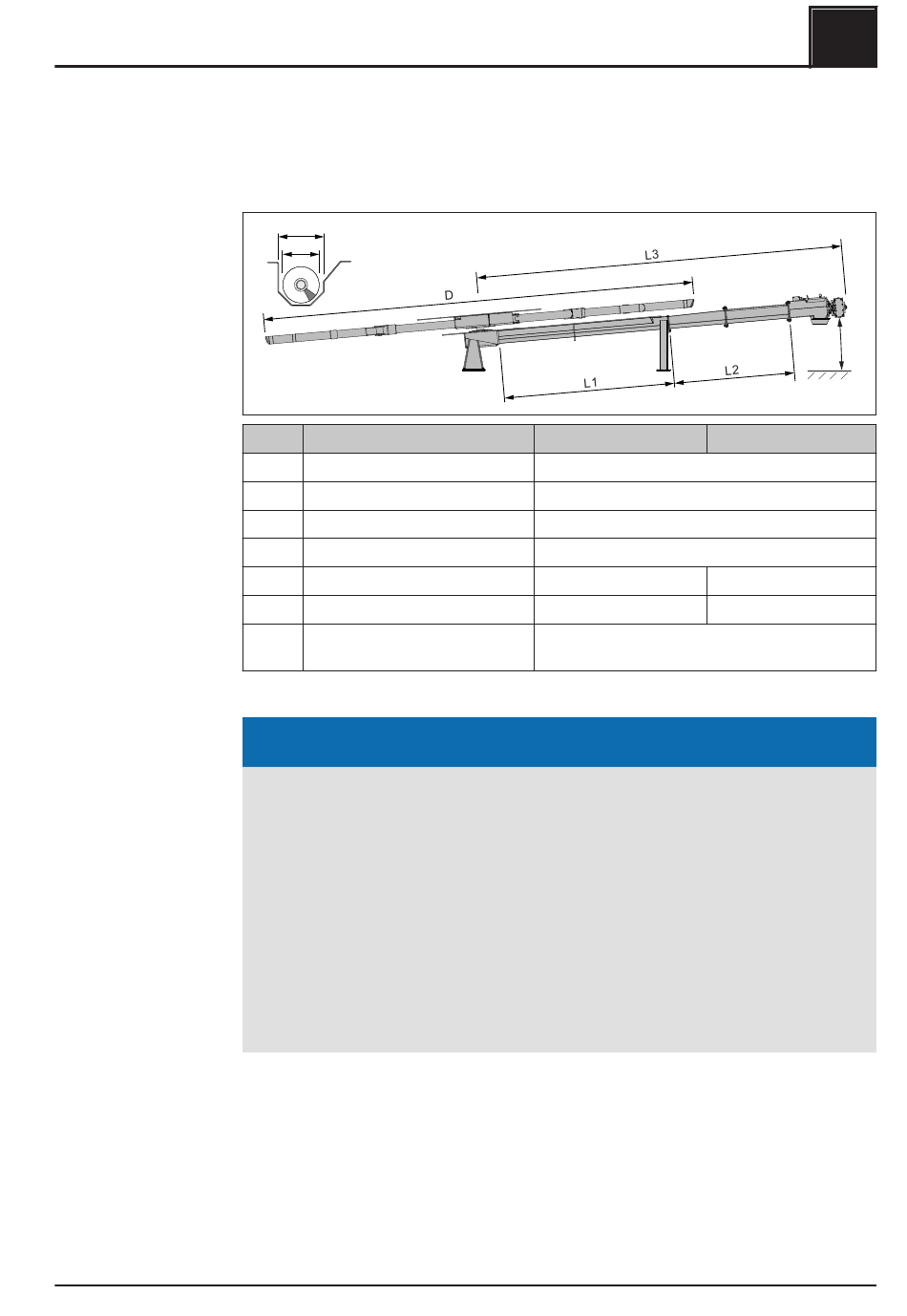

Dimensiones

3 Técnica
3.1 Dimensiones
Manual de instalación y de instrucciones GAR 110 / 150 | M2060120_es
B
D1
Pos. Denominación
L1 Longitud del canal abierto
L2 Longitud del canal cerrado
L3 Longitud del sinfín de extracción
D Diámetro del agitador
D1 Diámetro del sinfín
B Ancho del canal de alimentación
α Ángulo de inclinación
Funcionamiento del sistema de extracción con un ángulo de inclinación >
10°
Rotura del engranaje angular debido a una lubricación insuficiente.
Por lo tanto, durante el montaje del sistema de extracción, es necesario observar
lo siguiente:
❒ En el modo de funcionamiento con astillas, no supere un ángulo de
inclinación α de 10°.
❒ En el modo de funcionamiento con pellets, no supere un ángulo de inclinación
α de 3°.
➥ En principio, el agitador debe montarse lo más plano posible, siempre y
cuando las condiciones de montaje lo permitan.
GAR 110
⇨ Véase "Dimensiones del silo" [Página 16]
Canal de paso + canales acoplados
Se determina al planificar el silo.
⇨ Véase "Dimensiones del silo" [Página 16]
110 mm de diámetro
140 mm
0–10° (astillas)
0–3° (pellets)
NOTA
3
α
GAR 150
150 mm de diámetro
200 mm
