3.5.4 Conexión de un sensor de temperatura o un electrodo con sensor
de temperatura integrado
3.5.5

Conectar el iConnect

867 pH Module
Al conector Temp. se puede conectar un sensor de temperatura del tipo
Pt1000 o NTC.
Conecte el sensor de temperatura o el electrodo con sensor de tempera-
tura integrado del siguiente modo:
1 Introduzca los enchufes macho del sensor de temperatura en los
enchufes hembra Temp. del pH Module.

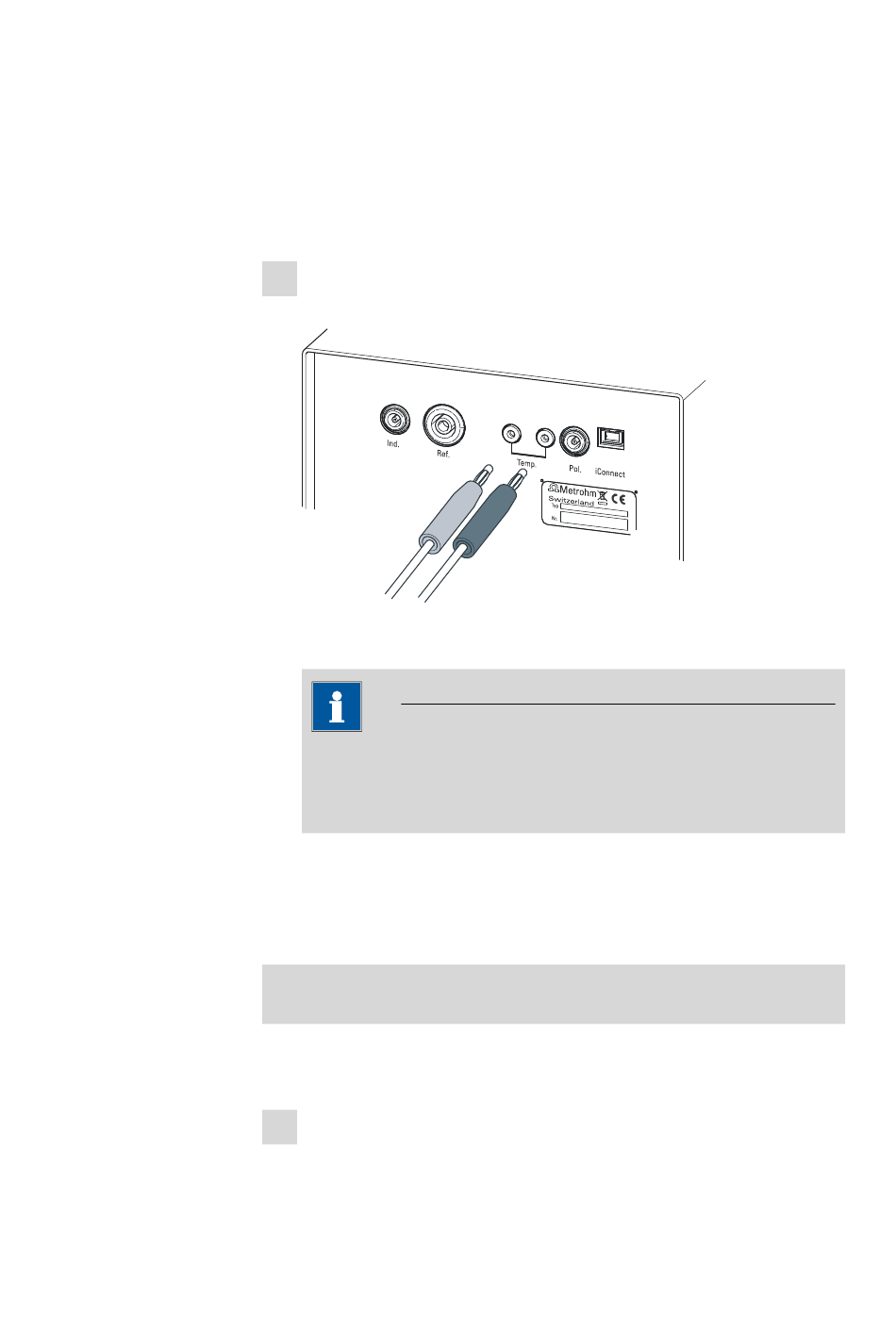

Figura 15 Conectar un sensor de temperatura o un electrodo con
sensor de temperatura integrado
AVISO
Introduzca el enchufe macho rojo siempre en el enchufe hembra
de color rojo. Solo así se puede garantizar el blindaje contra las
interferencias eléctricas.
La interfaz de medida externa, 854 iConnect, se puede conectar al conec-
tor iConnect.
Conexión del cable adaptador mini USB 6.2168.000 a un
aparato
Si el cable adaptador mini USB no está ya conectado al aparato, proceder
de la siguiente manera:
1 Enchufar el cable adaptador mini USB (2) en el conector iConnect
del aparato (1). Comprobar la correcta alineación (según las marcas).
