Proline Promag 53
#
"
4.3
Igualación de potencial
¡Peligro!
El sistema de medición debe incluirse en la igualación de potencial.
El equipo solo mide correctamente cuando el sensor y el producto están al mismo potencial
eléctrico. La mayoría de los sensores Promag comprenden de modo estándar un electrodo de
referencia, con el que se garantiza la igualación de potencial.
Es imprescindible que la igualación de potencial tenga también en cuenta lo siguiente:
• Normas internas de empresa que rijan la conexión a tierra.
• Las condiciones de trabajo como los materiales y la conexión a tierra de las tuberías, etc.
(véase la tabla)
4.3.1
Igualación de potencial, Promag E/L/P/W
Electrodo de referencia disponible como estándar
4.3.2
Igualación de potencial, Promag H
No incluye ningún electrodo de referencia.
Siempre hay una conexión eléctrica al fluido por el metal de la conexión a proceso.
¡Atención!
Al utilizar una conexión a proceso de material plástico, es preciso asegurar la igualación de
potencial mediante el uso de anillos de puesta a tierra → 24.
Los anillos de puesta a tierra necesarios pueden pedirse por separado como accesorio a
Endress+Hauser (→ 100).
4.3.3
Ejemplos de conexión para la igualación del potencial
Caso habitual
Condiciones de trabajo
Cuando el equipo de medición se utiliza en:
• tubería metálica puesta a tierra
La igualación de potencial se realiza mediante la borna de
tierra del transmisor.
!
¡Nota!
Para la instalación en tuberías metálicas, es recomendable
conectar el terminal de puesta a tierra de la carcasa del
transmisor a la tubería.

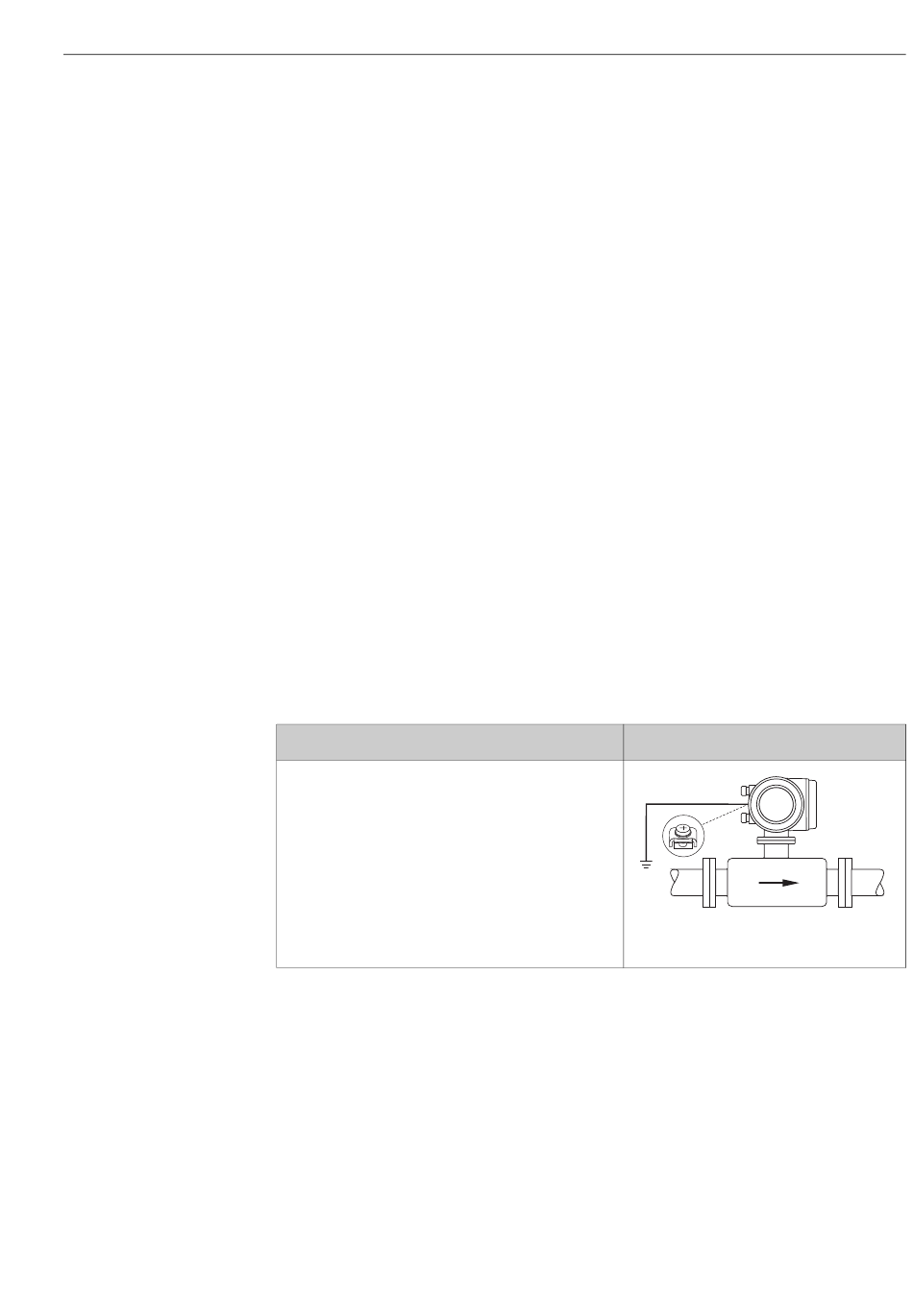

Igualación de potencial
Fig. 38:
A través del terminal de puesta del
transmisor
Cableado
A0011892
55
