Especificaciones de los cables

Cable de señal
• Cable PVC de 3 × 0,38 mm² con blindaje común de cobre trenzado ( 7 mm) y
conductores blindados individualmente
• Con DTV (Detección de Tubería Vacía): Cable PVC de 4 × 0,38 mm² con blindaje común de
cobre trenzado ( 7 mm) y conductores blindados individualmente
• Resistencia del conductor:  50 km
• Capacitancia: núcleo/blindaje:  420 pF/m
• Temperatura de trabajo permanente: –20 a +80°C
• Sección transversal del cable: máx. 2,5 mm²
Cable de la bobina
• Cable PVC de 2 × 0,75 mm² con blindaje común de cobre trenzado ( 7 mm)
• Resistencia del conductor:  37 km
• Capacitancia: núcleo/núcleo, blindaje conectado a tierra:  120 pF/m
• Temperatura de trabajo: –20 a +80°C
• Sección transversal del cable: máx. 2,5 mm²
• Tensión de prueba para aislamiento del cable: 1433 Vca r.m.s. 50/60 Hz o 2026 Vcc

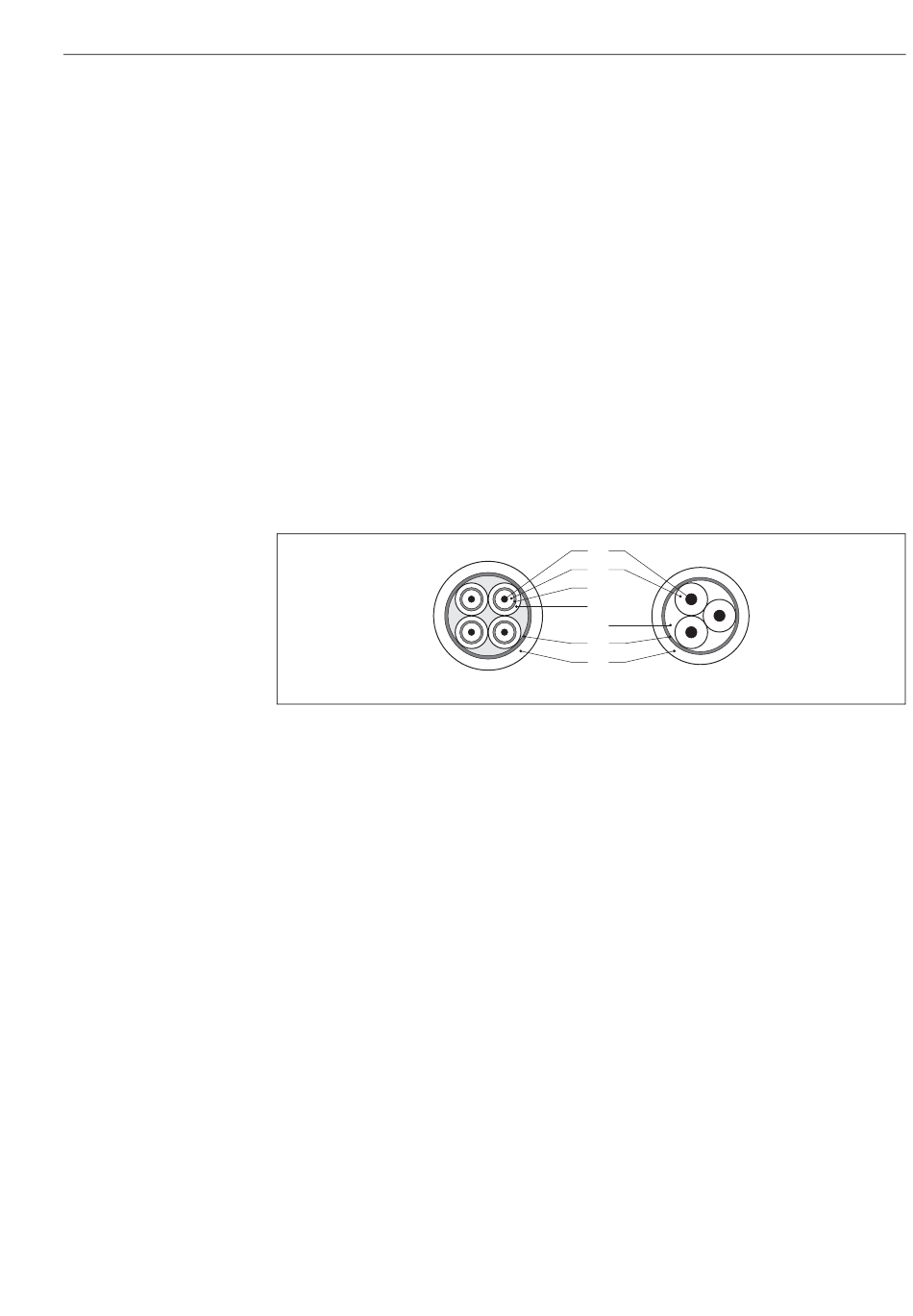

Fig. 34: Sección transversal del cable
a Cable de señal
b Cable de corriente de la bobina
1 Conductor
2 Aislamiento del conductor
3 Blindaje del conductor
4 Envoltura del conductor
5 Refuerzo del conductor
6 Blindaje del cable
7 Envoltura externa
Cables de conexión reforzados
Como opción, Endress+Hauser puede suministrar también cables de conexión reforzados
adicionalmente por un trenzado de hilos metálicos. Conviene utilizar cables de conexión
reforzados si se va a tender el cable directamente sobre el suelo y existe el riesgo de que sea
mordido por roedores o si se va utilizar el equipo con un grado de protección inferior a IP 68.
Funcionamiento en áreas con fuertes interferencias eléctricas:
El equipo de medición cumple los requisitos generales de seguridad según EN 61010 así
como los requisitos EMC (Compatibilidad electromagnética) de IEC/EN 61326.
¡Atención!
La puesta a tierra se realiza mediante las bornas de tierra previstas en la caja de conexiones.
Asegúrese de que las longitudes del apantallamiento estriado y trenzado del cable a la borna
de tierra son lo más cortas posible.
