Condiciones especiales de montaje

Instalación en depósitos cilíndricos horizontales o verticales
• Cualquier distancia a la pared con la que no puedan producirse contactos ocasionales.
• Cuando la instalación de la sonda ha de realizarse en un depósito con muchos accesorios
internos o en una posición próxima a muchos accesorios: utilice una sonda coaxial.

Bypasses y tubos tranquilizadores

1
mm (in)

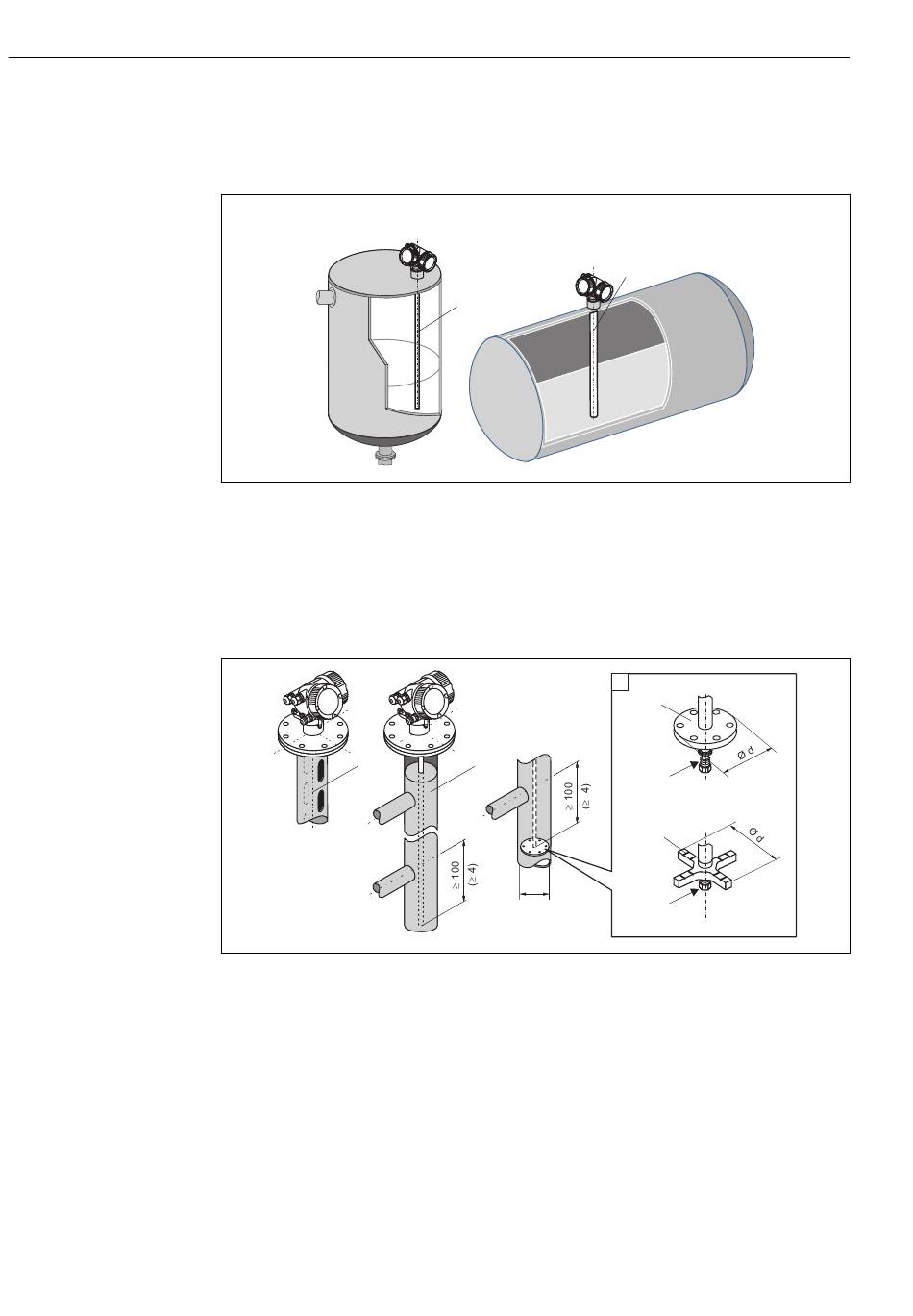

1 Montaje en tubo tranquilizador
2 Montaje en bypass
3 Disco de centrado
3.1 Disco de centrado metálico (316L) en caso de mediciones de nivel
3.2 Centrador no metálico (PEEK, PFA) en caso de medición de la interfase
Levelflex FMP51, FMP52 y FMP54
2
1
3
2
25 Nm ± 5 Nm
Ø D
25 Nm ± 5 Nm
3.1
3.2
