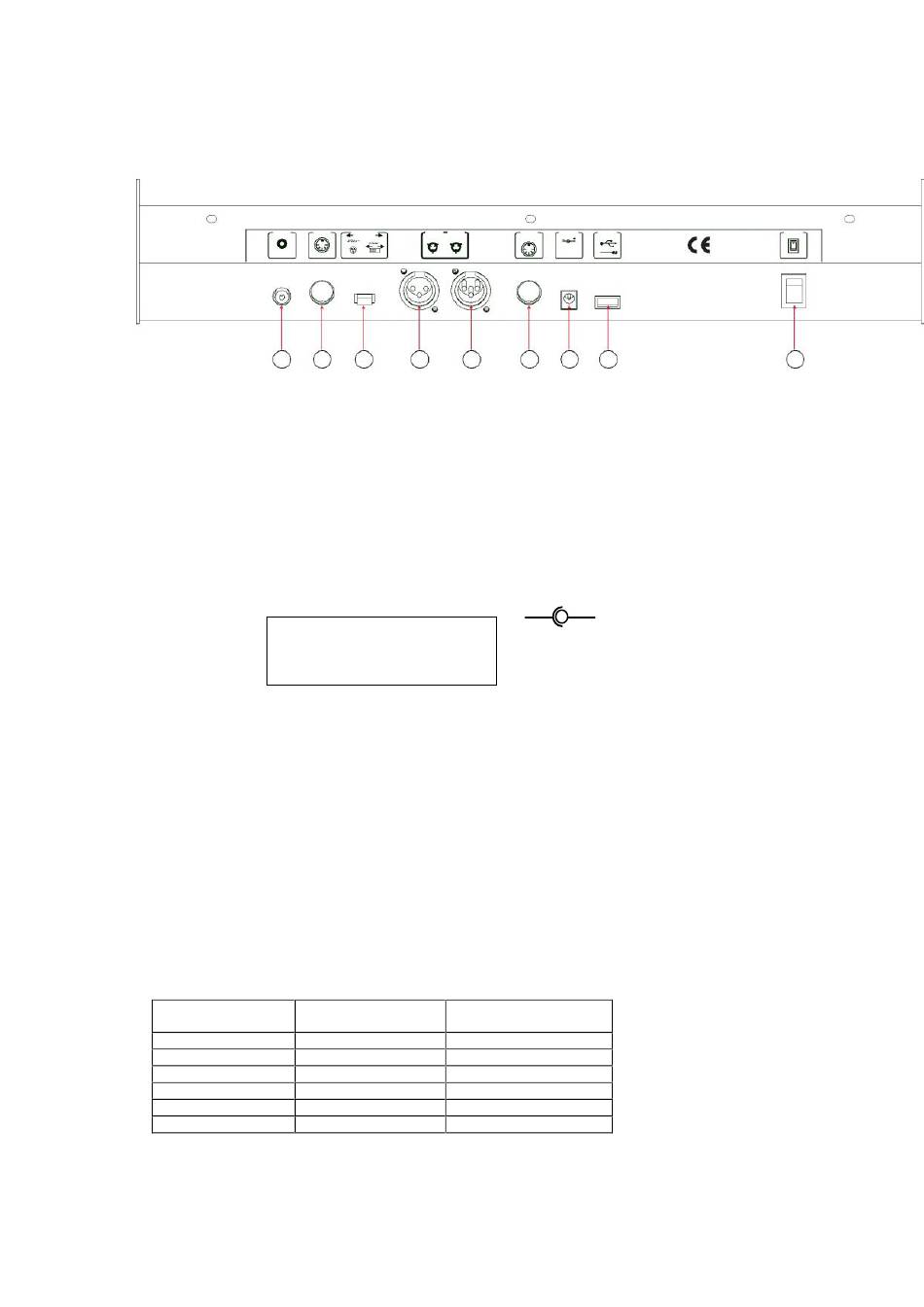

Panel Trasero:
AUDIO
0.1-1VP-P
30
30. Entrada Jack de AUDIO: Permite conectar audio en forma directa, cuando se asigna el modo audio, la consola
tomara el sonido que ingresa por esta entrada para ejecutar los cambios
31. Entrada MIDI: Se utiliza para conectar a un dispositivo MIDI, permite activar las funciones vía midi
32 .Selector de Polaridad DMX – Utilizado para seleccionar la polaridad DMX.
33. Salida DMX – Este conector envía la señal DMX
34. Entrada DMX Permite trasferir programas e información desde otro controlador
35: Conector para maquina de humo PRECAUCION NO ES COMPATIBLE CON TODAS LAS MAQUINAS DE
HUMO verifique bien que su maquina de humo sea compatible para evitar daños en el equipo
36. Entrada de alimentación
UTILICE UNICAMENTE LA FUENTE DE ALIMENTACION QUE SEA COMPATIPLE CON ESTA UNIDAD.EL USO DE
OTRAS FUENTES NO COMPATIBLES PUEDE GENERAR DAÑO IRREVERSIBLE AL APARATO.ESTE ARTICULO
SOLO PUEDE FUNCIONAR UTILIZANDO UNA FUENTE EXTERIOR CON LAS SIGUIENTES CARACTERISTICAS:
FUENTE ADAPTADORA DE TENSION AC/DC VOLTAJE FIJO. FUENTE NO INCLUIDA
37.Entrada usb, Permite conectar una lámpara para iluminar la consola
38. Selector de encendido ON/OFF: Permite encender y apagar el equipo
OPERACION
1
General:
El DMX OPERATOR WHEEL le permite programar 12 scanners con 16 canales DMX cada uno, 30 bancos de 8 escenas
programables cada uno, 6 persecuciones de 240 escenas utilizando 8 deslizadores de canales y otros botones. Para
incrementar su habilidad de deslumbrar a la audiencia, la unidad le permite asignar y revertir canales DMX. Además, dos
unidades pueden establecer comunicación para que puedan enviar o recibir un vaciamiento de archivos completo.
1
Instalación de la Unidad
La unidad ha sido programada para asignar 16 canales por fixture. Para ello debera configura sus scaners de la
siguiente manera: (esto puede variar de acuerdo al modo de configuración de sus equipos)
Utilizar la Siguiente Tabla para el direccionamiento DMX
Accesorio #
1
2
3
4
5
6
MIDI
DMX OUT
DMX OUT
DMX IN
1=Ground
1=Ground
2=Data +
2
1
1
3=Data +
2
2
1
3
3
DMX Polarity select
3
31
32
33
34
ADVERTENCIA
CARACTERISTICAS
DE ALIMNETACION
AC/DC VOLTAJE FIJO
ENTRADA: 230Vca 50 Hz 18W
SALIDA: 9Vcc 2A
INSTALACION
# Digital
Regulación
Interruptor Inclinado
1
1 "On"
17
1 y 5 "On"
33
1 y 6 "On"
49
1,5 y 6 "On"
65
1 y 7 "On"
81
1,5 y 7 "On"
LAMP
DC INPUT
FOG
MACHINE
DC 9V-12V
USB
300mA min
35
36
37
-
+
del
POWER
ON
OFF
38
