I
D
NSTALACIÓN DE
OS
R
F
EFIÉRASE A LA
IGURA
Cuando se necesitan flujos mayores, pueden ser necesarias dos bombas en el mismo sistema por medio
del tubo múltiple. Si se instalan de acuerdo a la ilustración, un sistema tándem ofrece apoyo de refuerzo,
de manera que la operación pueda continuar si una de las bombas se detiene. Instale la bomba según las
instrucciones previas pero con las siguientes adiciones.
1. Si se necesita un sistema de sifón, cada bomba deberá tener línea de vacío de sifón de 3/8 de pulgada
adjunta a la misma posición de la línea de sifón de dos pulgadas.
ADVERTENCIA
AVISO
AVISO

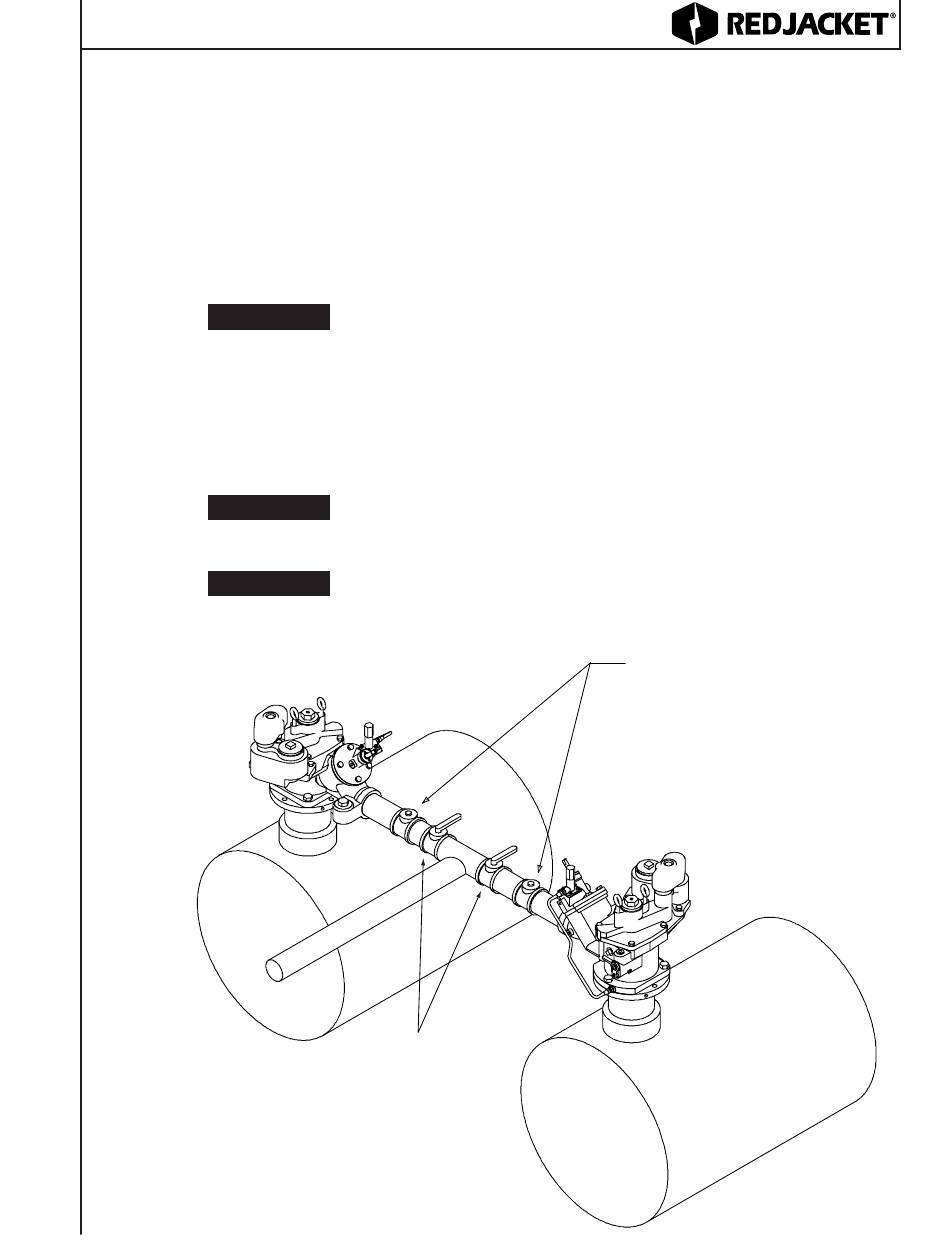

FIGURA 14
B
O
OMBAS PARA
PERACIÓN
14.
2. Ajuste el controlador de presión en ambos obturadores al máximode
presión de alivio, rotándolo completamente en el sentido de las agujas del
reloj. Si la presión máxima de la bomba no está en un mínimo de 5 PSI abajo
del alivio de la presión ajustada, entonces es necesario instalar válvulas de
retención con alivio de presión adecuadas en la línea de descarga de cada
bomba. Esto se hace para prevenir que el producto bombee a ravés del
sistema de presión de alivio de la válvula adyacente cuando ésta no se
encuentra funcionando.
La instalación de una válvula de globo se recomienda en el lado dedescarga
de la válvula de retención de alivio de presión. Ésta ayudará a la detección de
fallas y en la prueba de la línea.
El dibujo que se muestra aquí, es para ilustrar los requerimientos enlínea de
las válvulas de retención de alivio de presión. Ésta no es una guía
recomendada para la instalación de tuberías con corriente abajo de las
válvulas de retención.
COMO UNA OPCIÓN, PARA DETECCIÓN
DE FALLAS, CON CORRIENTE ABAJO,
INSTALE VÁLVULAS DE GLOBO
— 17 —
T
.
ÁNDEM
VÁLVULAS DE RETENCIÓN
DE ALIVIO DE PRESIÓN
