Instalación de las cortinas
Nota:
14-4

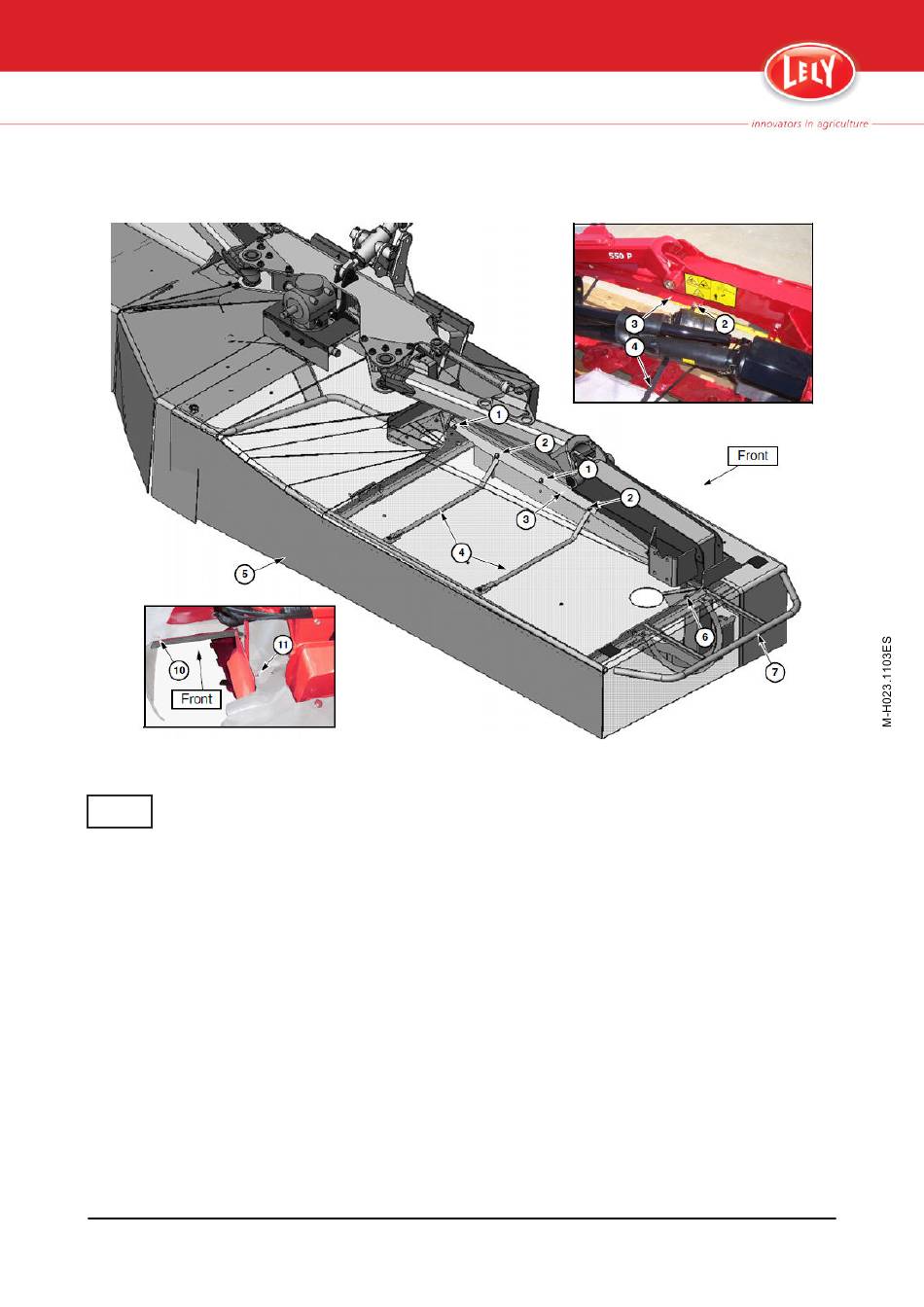

Figura 15. Frontal
Algunas de las piezas son transparentes o están ocultas a efectos
ilustrativos.
1.
Despliegue y baje completamente las barras de corte mediante el
sistema hidráulico del tractor.
2.
Coloque la cortina izquierda (5) por encima del bastidor de la cortina y
de las correas (4).
3.
Retire las contratuercas, los pernos M8 x 20 y las arandelas planas
de los puntos (2), asegurándose de que la cortina esté sobre la brida
(3) y las correas (4).
4.
Coloque la arandela plana sobre la cortina, y a continuación coloque
pernos M8 x 20 y arandelas planas en los puntos (2) para fijar las
arandelas planas, las correas (4) y la cortina (5).
5.
Asegúrese de que las correas (4) estén tensas.
