Micropilot FMR53, FMR54 FOUNDATION Fieldbus
Endress+Hauser
12.5 Configuración para mediciones de nivel
También se puede utilizar el método de Ajuste para configurar la medición. Este
método se llama desde el bloque de transductores SETUP (TRDSUP).

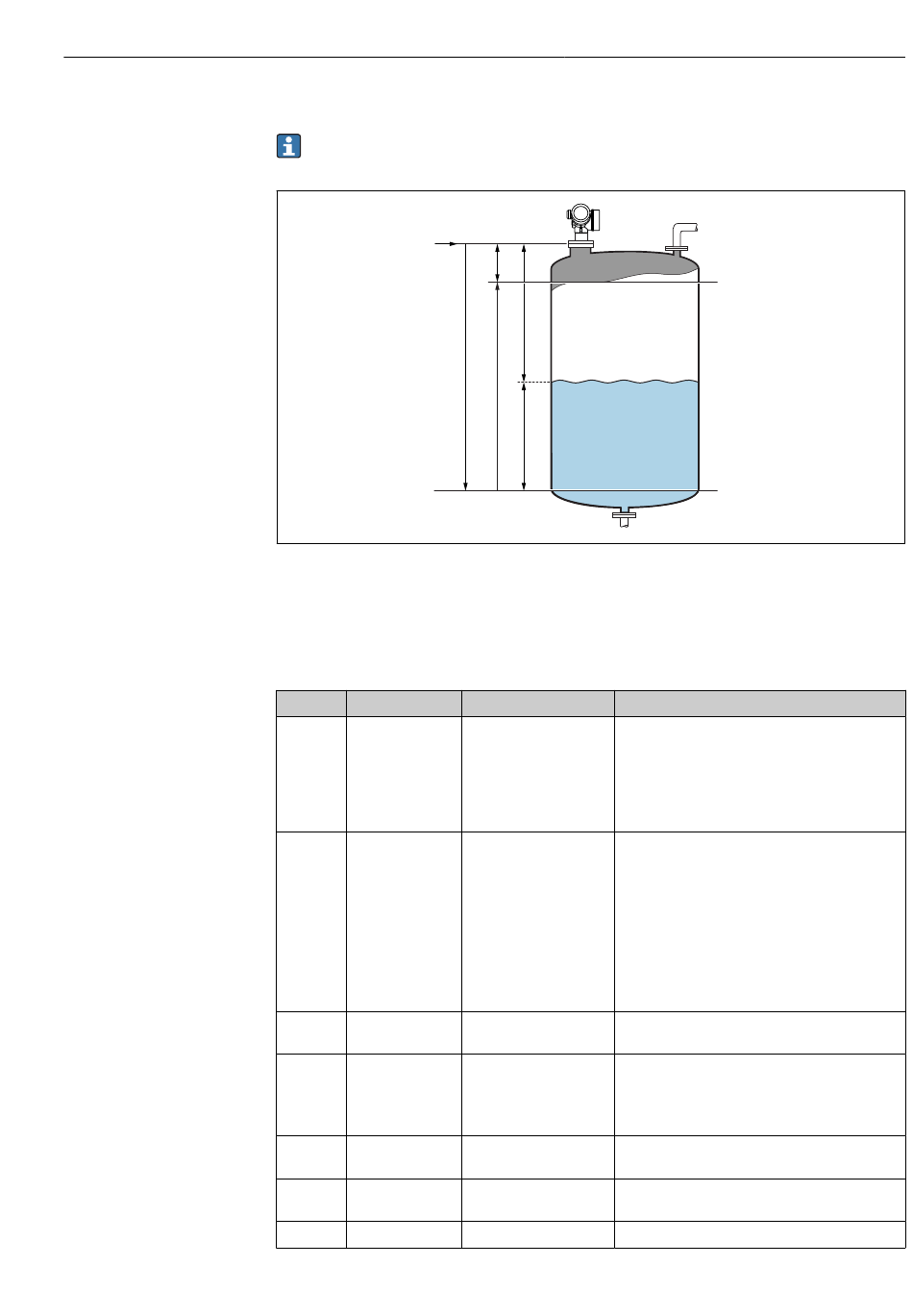

R
R = punto de referencia para las
mediciones
D = distancia
L = nivel
Paso Bloque
1 AJUSTE (TRDSUP)
2 AJUSTE (TRDSUP)
3 AJUSTE (TRDSUP)
4 AJUSTE (TRDSUP)
5 AJUSTE (TRDSUP)
6 AJUSTE (TRDSUP)
7 AJUSTE (TRDSUP)
Puesta en marcha (operación por bloques)
BD
D
E F
L
E = calibración de vacío (= punto cero)
F = calibración de lleno (= span)
Parámetro Acción
Unidad de longitud Seleccione la unidad física para la distancia.
(distance_unit)
Selección:
• 1010: m
• 1013: mm
• 1018: ft (pies)
• 1019: in (pulgadas)
Tipo de depósito Seleccione el tipo de depósito.
(tank_type)
Selección:
• 1271: Depósito de proceso con agitador
• 1272: Depósito de proceso estándar
• 1273: Depósito de almacenamiento
• 1274: Antena de onda guiada
• 1279: Esfera
• 32816: Bypass/tubo
• 33013: Canal abierto
• 33094: Tubo tranquilizador
Diámetro del tubo Entre el diámetro del bypass o del tubo
1)
(tube_diameter) tranquilizador.
Grupo producto Seleccionar grupo producto.
(medium_group)
Selección:
• 316: basado en agua (DC > 4)
• 256: otro (DC≥ 1,9)
Calibración de vacío Entre la distancia E que hay entre el punto de
(empty_calibration) referencia R y el nivel mínimo (0%).
Calibración de lleno Entre la distancia F que hay entre el nivel mínimo
(full_calibration) (0%) y el nivel máximo (100%).
Nivel (nivel) Visualiza el nivel medido L.
100%
0%
A0016933
91
