Allgemeine Anleitungen

Die Aufgabe dieses Rückhaltekabels,
ist sicherzustellen, daß der Gasschlauch
niemals zur vollen Länge ausgezogen
werden kann. Montieren Sie dieses
Kabel in einer geraden Linie parallel zu
der Gasverbindung. Das Kabel sollte so
abgemessen sein, daß es kürzer wie die
Gasverbindung ist.
WARNUNG: Dieser Rückhalte-mecha-
nismus muß immer angeschlossen sein,
solange das Gerät in Betrieb genommen
wird. Abtrennung des Kabels sollte nur
erfolgen wenn die Vorrichtung bewegt,
gewartet oder gereinigt wird. Das Rück-
haltekabel sollte sofort wiederverbunden
werden, sobald das Gerät auf ihre ur-
sprüngliche Position zurückbewegt wird.
Hinweis: Diese Rückhaltevorrichtung ist
zwingend erfordert, per ANSI-Standard:
Z21.69 Gas Connectors for Moveable Gas Appliances
Z21.41 Quick-Disconnect Couplings
Z83.11 Commercial Gas Ranges
Z83.12 Commercial Gas Ovens
Z83.13 Commercial Gas Fryers
Z223.1 National Fuel Gas Code Section 5.5.1.e
CAN/CGA 6.16 Connectors for Moveable Gas Appliances
CAN/CGA B.149.1 National Gas Installation Code (5.22.5)
B.149.2 Propane Installation Code (5.22.5)
Installations:
Wandbefestigung
1. Finden Sie den Stützbalken , oder
andere geeignete Struktur an der Wand,
an der Nr. 1 positioniert werden soll, so
nahe wie möglich an der Gas Ein- und
Ausgangsleitung. Dann bohren Sie 1/4"
große Löcher durch den Rahmen des
Gerätes.
Hinweis: Äusserste Vorsicht ist
geboten wenn durch die Vorrichtung
gebohrt wird, um sicherzustellen, daß
nahegelegene Komponente durch
das Bohren nicht beschädigt werden.
Greifen Sie auf die Vorschläge des
Gerätefabrikanten zurück
2. Schrauben Sie Nr. 5 auf und ziehen
Sie Nr. 6 auf Nr. 7. Nr. 7 durch die
gebohrten Löcher einführen, und mit
Hilfe von Nr. 6 und Nr. 4 befestigen.

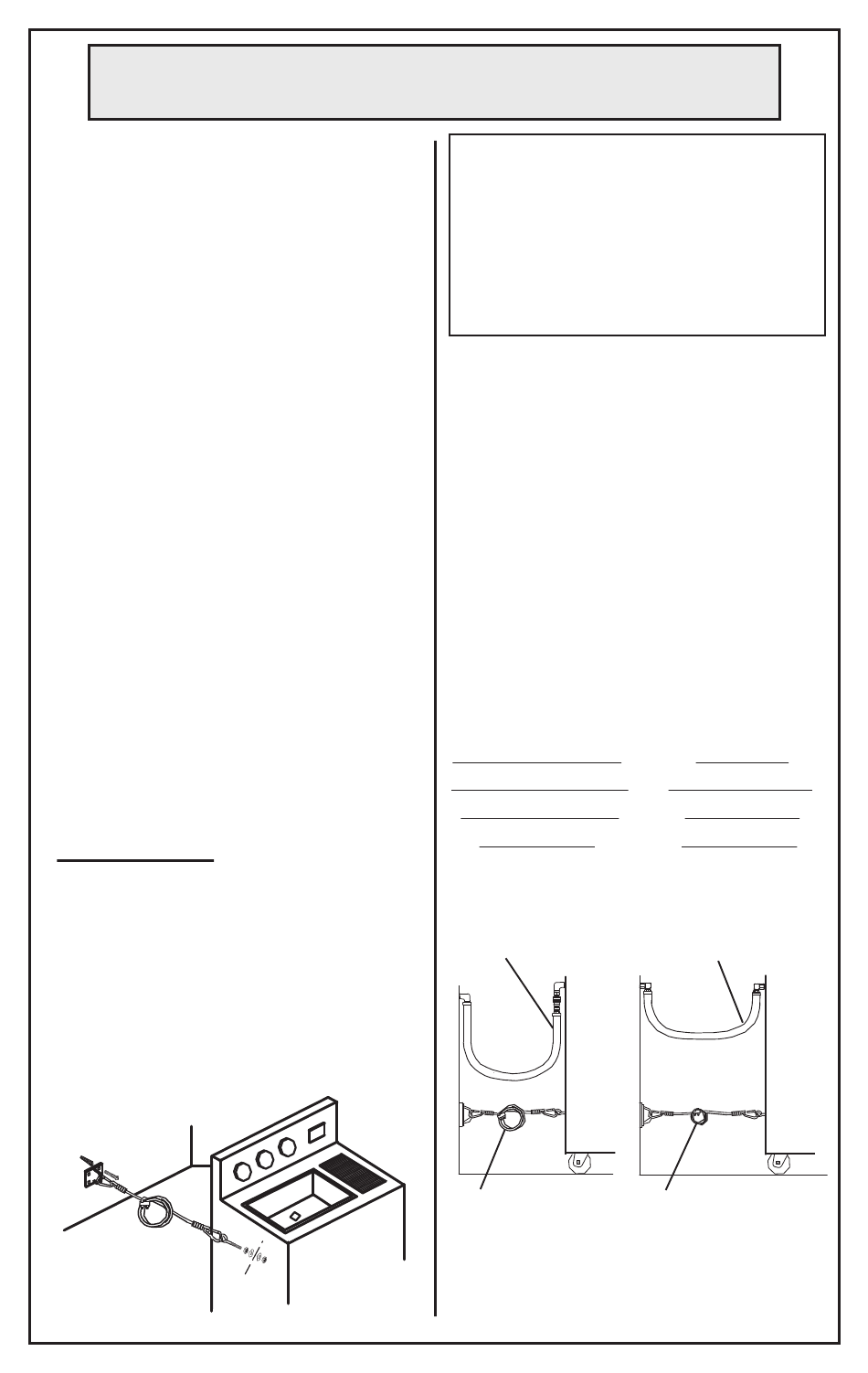

Kabelinstallation
Befestigen Sie beide Nr. 8; (eine) zu Nr.
9 und (die andere) zu Nr. 7.
Einstellung des Kabels
Mit Hilfe von Nr. 3, stellen Sie die aus-
gezogene Länge der Nr. 2 so ein, daß
überbiegen oder knicken der Geräte-
verbindung verhindert wird.
Beendete Installa-
tion für Schläuche
ohne bewegbare
Verbindung:
Schlauch sollte
lose sein, ohne
Biegungen oder
Knicke.
Auf Fußbodenhöhe:
Nr. 1 verhindert
Bewegung, sodaß
die Leitung lose
hängen kann.
7 7
Beendete
Installation mit
bewegbarer
Verbindung:
Schläuche mit beweg-
barer Verbindung, können
fast bis zur vollen Länge
ausgezogen werden.
Auf Fußbodenhöhe:
Nr. 1 ist fast zur
maximalen Länge des
Schlauches aus-
gestreckt.
