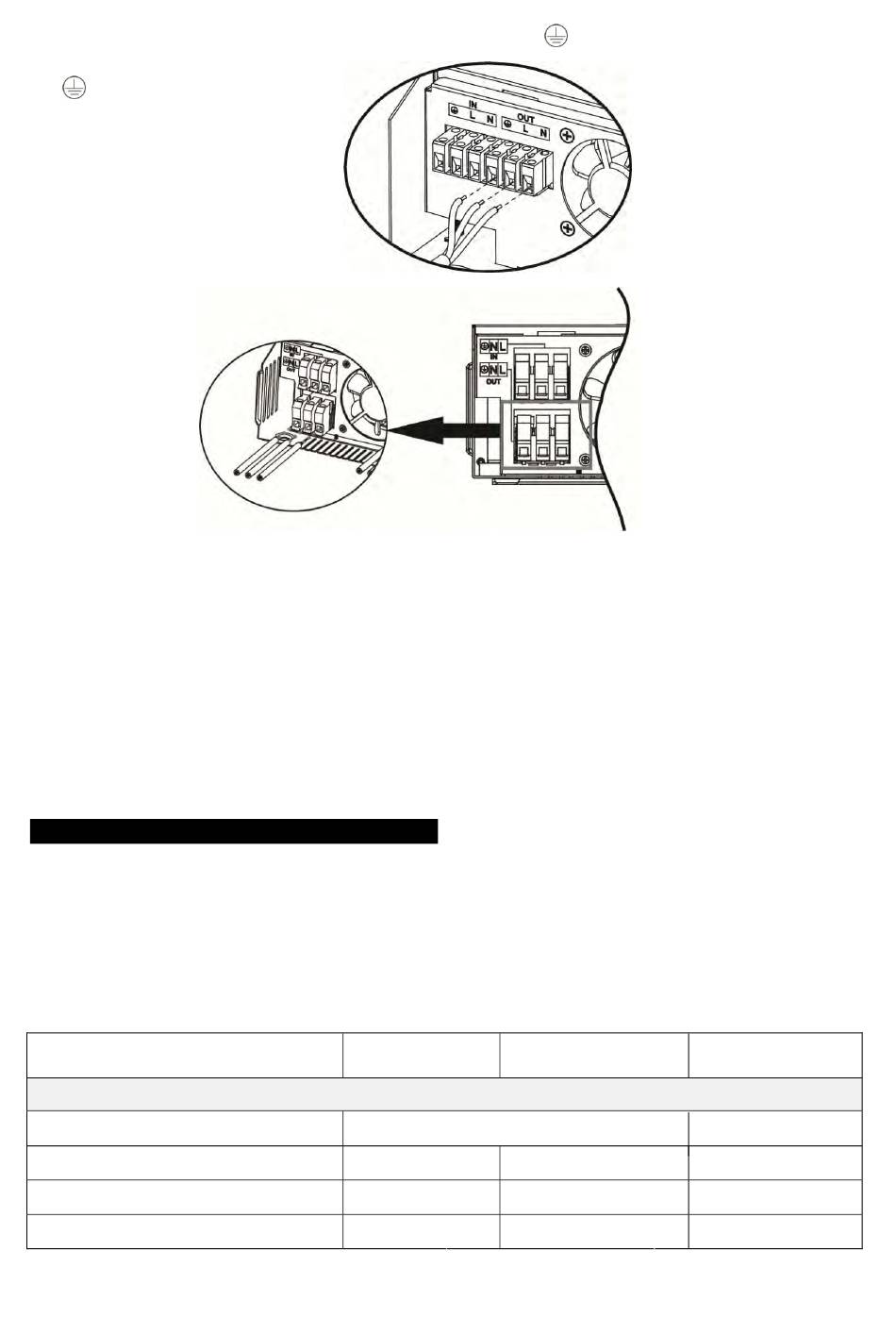

4. Conecte los conectores de salida según las polaridades indicadas en el bloque de terminales.
Asegúrese de conectar la toma de tierra en primer lugar (
L→LINEA (marrón o negro)
→Tierra (amarillo-verde)
N→Neutro (azul)
5. Asegúrese que los cables están conectados con seguridad.
Conexión de los módulos fotovoltaicos (PV)
ATENCIÓN: Antes de conectar los módulos fotovoltaicos, asegúrese de que está la batería
conectada al inversor. Conectar los paneles antes que las baterías puede dañar el regulador.
ADVERTENCIA! Todas las conexiones deberían ser realizadas por personal cualificado. Puede
utilizar un fusible y un seccionador para desconectar de manera rápida y sencilla los modulos.
Selección de los módulos fotovoltaicos:
ADVERTENCIA! Cuando seleccione los módulos apropiados tenga en cuenta las siguientes
consideraciones:
1. La tensión en circuito abierto de los módulos fotovoltaicos no puede exceder (Voc) de la tensión
máxima del inversor.
PWM
MODELO INVERSOR
Cargador solar
Corriente de cargador (PWM)
Tensión DC
Rango de tensión
Tensión max. circuito abierto
1KW
50 A
12Vdc
15~18Vdc
30Vdc
8
)
1 KW
3 ‐ 5 KW
3KW
24Vdc
30~32Vdc
60Vdc
5KW
60 A
48Vdc
60~72vdc
90Vdc
