1.Conectar el Roboscan Pro 218 a un controlador y setear el interruptor DIP, de acuerdo
con la configuración sobre el controlador.
2. Encender el controlador y luego el Roboscan Pro 218 - se producirá entonces un
reseteo.

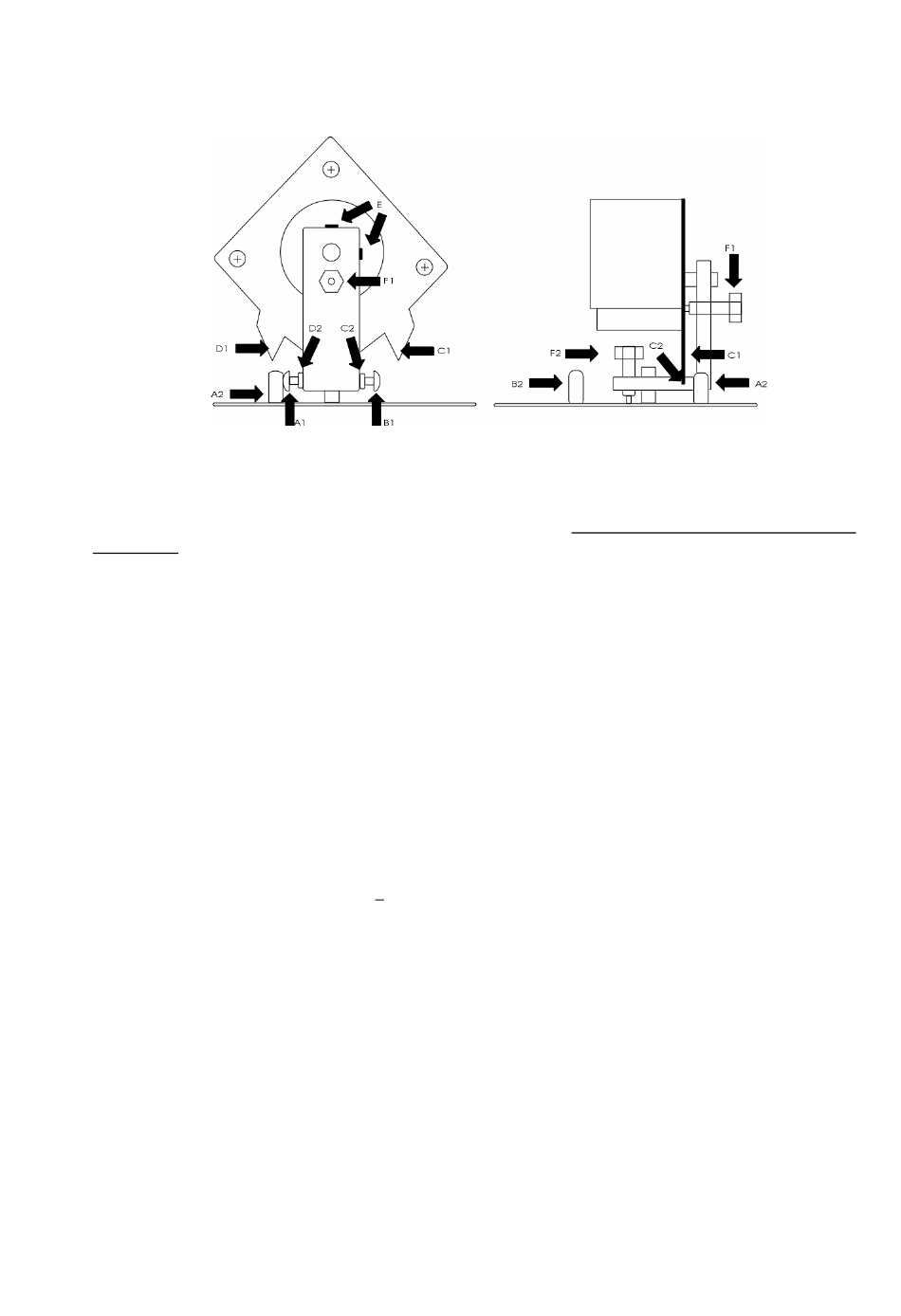

Dibujo 2
Ajuste al motor de paneo
1. Usar el controlador para mover el espejo a la posición extrema izquierda,
posicionando además el tornillo (A1) en el dibujo 2, hasta la parte superior del stop
mecánico.
2. Aflojar la contratuerca del tornillo ajustado (A1)
3. Girar el tornillo (A1) de media a una vuelta en el sentido de las agujas del reloj,
aumentando la distancia entre la cabeza del tornillo y el stop mecánico (A2).
4. Ajustar la contratuerca al tornillo (A1).
5. Resetear el Roboscan Pro 218 cierta cantidad de veces, para chequear la precisión de
la nueva posición reseteada.
6. Usar el controlador para mover el espejo hacia todas las posiciones extremas,
chequeando que el ajuste hecho al tornillo (B1) no toque el stop mecánico (B2) durante
estos pasos. De ser así, ajustar entonces el tornillo (B1) convenientemente.
Ajuste al motor de Cabeceo (Tilt)
1. Usar el controlador para mover el espejo hasta la posición superior izquierda, hasta
que el tope del stop mecánico (C1) en el dibujo 2, se posicione en el borde del soporte
del espejo (C2).
2. Aflojar los dos tornillos Alllen (E) sosteniendo el eje del motor, observando que el
motor no se deslice verticalmente de su posición normal.
3.Cuidadosamente girar el motor y el espejo en el sentido de las agujas del reloj
(observar que el eje del motor no gire), hasta que haya una distancia de alrededor ½ a
1 mm entre el borde del soporte del espejo (C2) y el tope del stop mecánico (C1).
4. Ajustar los tornillos Allen.
5. Usar el controlador para resetear el aparato y luego mover el espejo hacia todas as
posiciones extremas, chequeando que el fondo del stop mecánico (D1), no toque el borde
del soporte del espejo (D2) durante estos pasos. De ser así, reajustar entonces como se
describió, achicando la distancia entre (C2) y (C1).
14
