Fuentes de alimentación de CC

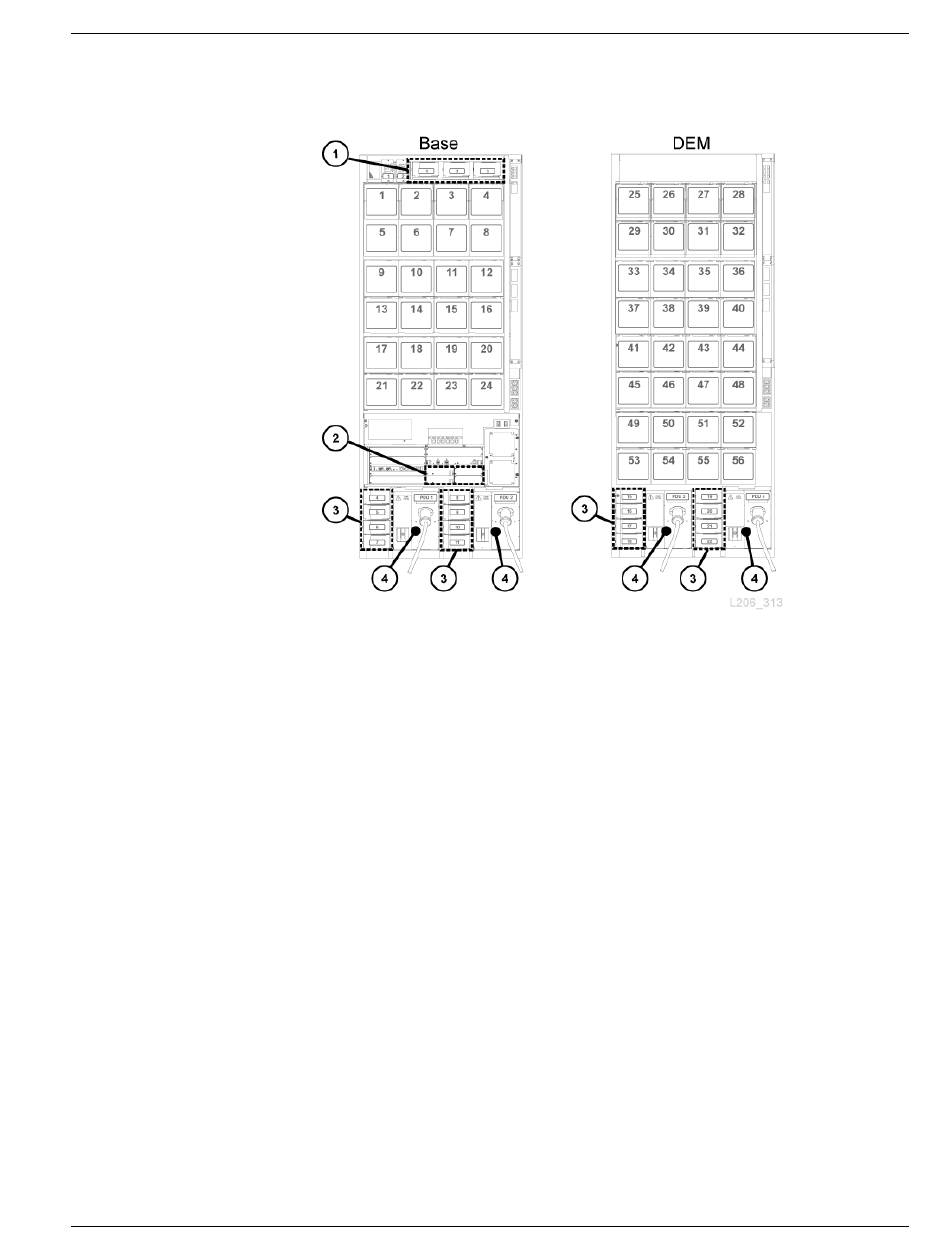

Figura 4.1. Ubicaciones de las fuentes de alimentación, módulo básico y DEM
(vista posterior)
Componentes mostrados en la figura:
1. Fuentes de alimentación de CC de robótica (1200 W CC)
2. Fuentes de alimentación de CC del módulo de electrónica (cPCI de 200 W)
3. Fuentes de alimentación de CC de unidad de cinta (1200 W CC)
4. Unidad de distribución de energía (120 V CA o 240 V CA)
Fuentes de alimentación del módulo de control de electrónica
El módulo de control de electrónica (ECM) usa fuentes de alimentación cPCI de 200 W.
Estas fuentes de alimentación se ubican debajo de la tarjeta HBT en el módulo básico (no
hay fuentes de alimentación de ECM en el DEM); consulte
Figura 4.1, "Ubicaciones de las
fuentes de alimentación, módulo básico y DEM (vista
posterior)". La fuente de alimentación
del módulo de control de electrónica es diferente de las fuentes de alimentación que se usan
para la unidad de robótica y las unidades de cinta.
Cada módulo básico estándar se envía con dos fuentes de alimentación de ECM que se usan
para las configuraciones N+1 y 2N. Solicite dos fuentes de alimentación de ECM adicionales
para la configuración 2N+1 (consulte
"Fuentes de alimentación
CC").
Capítulo 4. Energía y refrigeración · 39
