- INSTALACE KOTEL
Upozornění k instalaci.
Tyto kotle jsou určeny k ohřívání vody na teplotu nižší než bod varu při atmo-
sférickém tlaku.
Musí být připojeny k topnému systému a rozvodné síti užitkové vody, které
odpovídají jejich funkci a výkonu. Musí být umístěny v prostorách, ve kterých
teplota nemůže klesnout pod bod mrazu.
Nesmí být vystaveny povětrnostním vlivům.

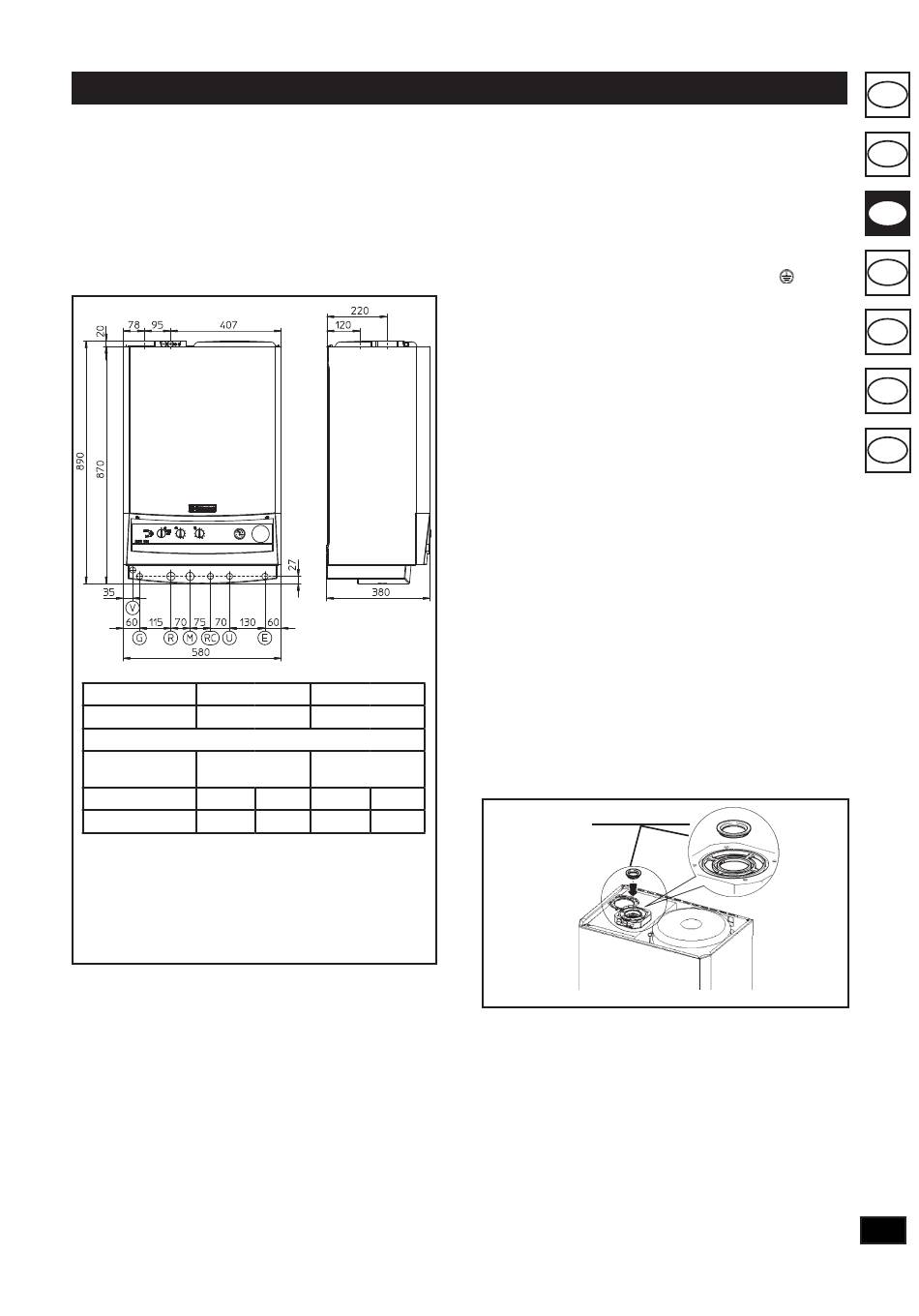

Hlavní rozměry.
Výška (mm)
Šířka (mm)
890
580
PŘÍPOJKY
PLYN
SYSTÉM
G
R
1/2"
3/4"
Popis:
G - Přívod plynu
R - Vratný okruh systému
M - Náběhový okruh systému
RC - Cirkulace (volitelné)
U - Odtok teplé užitkové vody
E - Přítok užitkové vody
V - Elektrické připojení
Plynová přípojka (přístroj kategorie II
tak, že mohou fungovat s těmito plyny: s metanem (G20) a tekutým propanem.
Přívodní potrubí musí být být stejné, nebo větší než je přípojka kotle 1/2"G.
Před připojením plynového potrubí je třeba provést řádné vyčištění celého vnitřku
potrubí přivádějícího palivo, aby se mohly odstranit nečistoty, které by mohly
ohrozit správný provoz kotle.
Dále je třeba ověřit, zda přiváděný plyn odpovídá plynu, pro který byl kotel
zkonstruován (viz typový štítek v kotli). V případě odlišností je třeba upravit
kotel na jiný druh plynu (viz úpravy přístroje v případě změny plynu).
Ověřit je třeba i tlak plynu (metanu nebo tekutého propanu), který se bude
používat k provozu kotle, protože v případě nedostatečného tlaku by mohlo
dojít ke snížení jeho výkonu a nespokojenosti uživatele.
Vodovodní přípojka. Před připojením kotle je třeba řádně vymýt celé potrubí
přístroje a odstranit tak případné zbytky, které by mohly bránit správnému
chodu kotle. Vodovodní přípojení musí být provedeno efektivně s využitím
přípojek na kotli. Vývod pojistného ventilu musí být připojen k hrdlu odvodu.
Jinak by se při reakci pojistky zaplavila místnost, za což by výrobce nenesl
žádnou odpovědnost.
CZECH REPUBLIC
Hloubka (mm)
380
VODA
VODA
M
U
E
3/4"
1/2"
1/2"
). Naše kotle jsou zkonstruovány
2H3+
Elektrická připojka. Kotel Zeus Mini je jako celek chráněn ochranným
stupněm IPX4D. Elektrického zabezpečení přístroje je dosaženo pouze jeho
dokonalým připojením k účinnému uzemnění provedenému podle platných
bezpečnostních předpisů.
Upozornění: Firma Immergas S.p.A. odmítá jakoukoli odpovědnost za škody
způsobené osobám, zvířatům nebo na věcech, které byly způsobeny nevhodným
uzemněním kotle a nedodržením příslušných předpisů. Ověřte si také, zda
elektrické zařízení odpovídá maximálnímu příkonu přístroje uvedenému na
typovém štítku s údaji, který je umístěný na kotli. Kotle jsou vybavené speciálním
přívodním kabelem typu "X" bez zástrčky. Přívodní kabel musí být připojen k
síti 230V-50Hz s ohledem na polaritu fáze-nula a na uzemnění
musí být multipolární vypínač s nejméně
3 mm vzdáleností mezi otvory kontaktů. Chcete-li vyměnit přívodní kabel,
obraťte se na servisní středisko Immergas.
Přívodní kabel musí vést předepsaným směrem.
V případě, že je třeba vyměnit síťovou pojistku na regulační desce, použijte poji-
stku typu 2A s rychlým účinkem. Pro hlavní přívod z elektrické sítě do přístroje
se nedoporučuje používání adaptérů, sdružených zásuvek a prodlužovacích
kabelů.
Pozn: Nebude-li při připojení dodržena polarita fáze-nula, kotel nebude reagovat
na plamen a zapne zablokování zapalování. I v případě, že není dodržena polarita
fáze - nula, může být na nulovém vodiči dočasné zbytkové napětí vyšší než 30V
a kotel tak může fungovat (ale jen dočasně). Měření tlaku provádějte vhodnými
nástroji, nespoléhejte se pouze na hledač fáze.
Elektrické připojení pokojového termostatu Zap/Vyp - programovací ho-
diny. Kotel Zeus Mini je upraven k samostatnému nebo současnému použití
pokojového termostatu nebo pokojového časového termostatu Zap/Vyp a pro-
gramovacích hodin. Obě součásti se při samostatné montáži připojují na svorky
6 a 9 a můstek P1 se zruší. Při zapojování obou součástí najednou se pokojový
termostat připojí po zrušení můstku P1 na svorky 8 a 9 a hodinový programátor
na svorky 6 a 7, viz elektrické schéma.
Upozornění: Potrubí kotle nikdy nepoužívejte k uzemnění elektrického nebo
telefonního zařízení. Před elektrickým připojením kotle se přesvědčte, zda potrubí
nebylo takto použito.
Instalace koncovek k nasávání vzduchu a odvodu spalin.
Pozn: Kotel smí být instalován pouze k originálnímu zařízení na nasávání vzduchu
a odvod spalin firmy Immergas. Tyto systémy jsou snadno rozpoznatelné podle
zvláštní identifikační značky. Vedení odvodu spalin se nesmí dotýkat nebo být
v blízkosti hořlavých materiálů, ani nesmí procházet stavebními systémy nebo
stěnami z hořlavého materiálu.
Instalace clony. Ke správnému chodu kotle je nutné instalovat na výstup z
uzavřené komory a před nasávací a odvodní vedení clonu (viz obrázek). Výběr
clony se provádí na základě typu vedení a jeho maximálního rozměru.
CLONA
Pozn.: Clony se dodávají zároveň s kotlem.
Horizontální souprava sání - odvod Ø 60/100. Montáž soupravy: ohyb s
přírubou (2) instalujte na střední otvor kotle, mezi oba prvky vložte těsnění (1)
a utáhněte pomocí šroubů ze soupravy. Koncovou trubku (3) zasuňte až nadoraz
vnitřní stranou (hladkou) do vnější strany (s okrajovou obrubou) ohybu (2).
Nezapomeňte předtím navléknout odpovídající vnitřní a vnější růžici. Tímto
způsobem dosáhnete dokonale těsného spojení jednotlivých částí soupravy.
