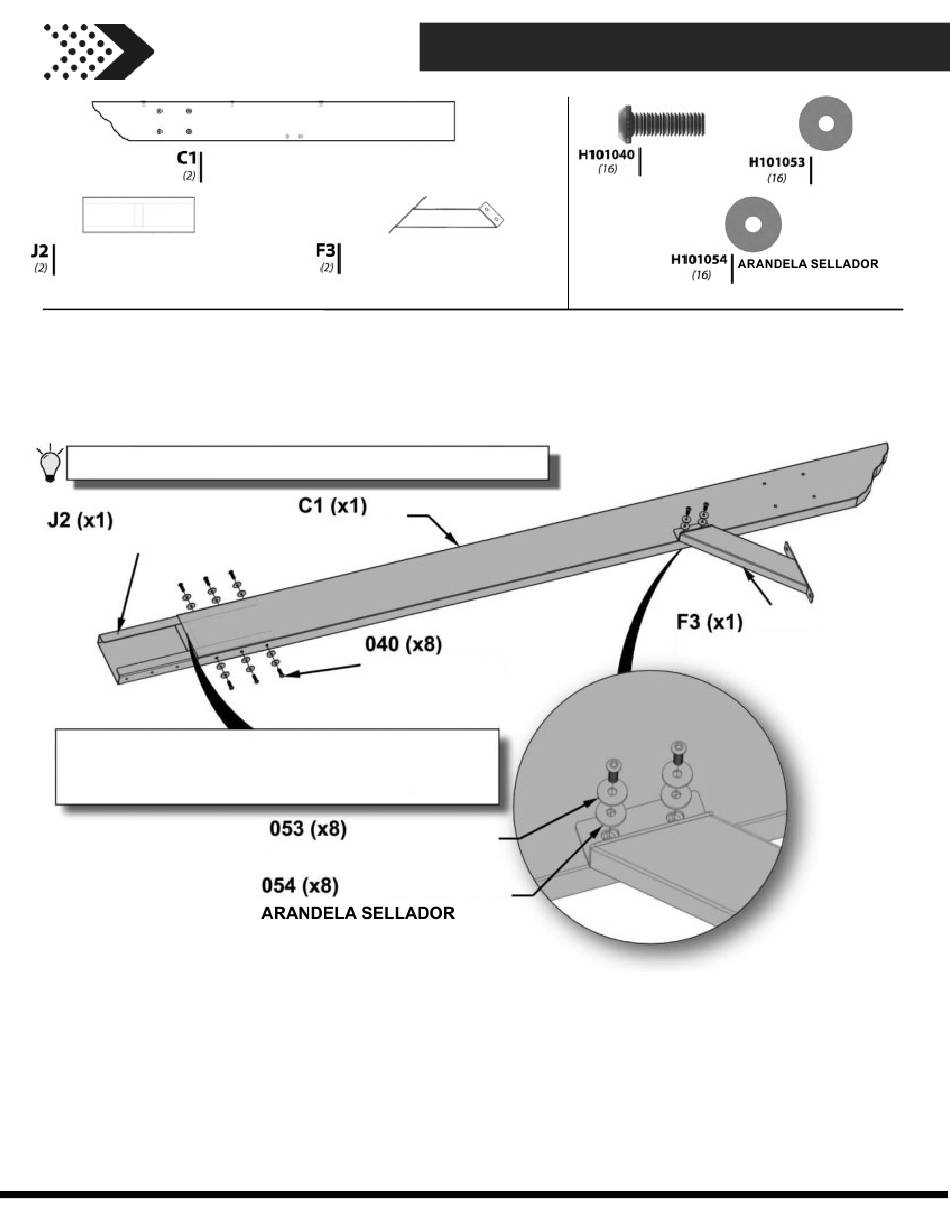

CONJUNTO DE PÉRGOLA
EXTREMO DE VIGUETA - A4M01282
1 3/8" x 5 1/4" x 60 1/8" (36 x 134 x 1526)
SOPORTE DE EMPALME - A4M01270
1 1/4" x 5 1/8" x 15 3/4" (33 x 131 x 400)
NO AJUSTE COMPLETAMENTE LOS PERNOS EN ESTE PASO.
1
SOPORTE DE EMPALME
J2 SE DESLIZA EN C1. ALINEE TRES ORIFICIOS
EN J2 CON TRES ORIFICIOS EN C1 E INSERTE
LOS PERNOS ARRIBA Y ABAJO.
SOPORTE ANGULAR CORTO -
A4M01275
1 1/8" x 4" x 14" (30 x 101 x 355)
EXTREMO DE
LA VIGUETA
PERNO - M6x20
ARANDELA DE ACERO - 6x20
COMPLETE ESTE PASO DOS VECES.
PASO 1
TORNILLO DE
CABEZA PLANA
HEXAGONAL
M6x1x20
12
ARANDELA
DE ACERO
6x20
SOPORTE ANGULAR CORTO
