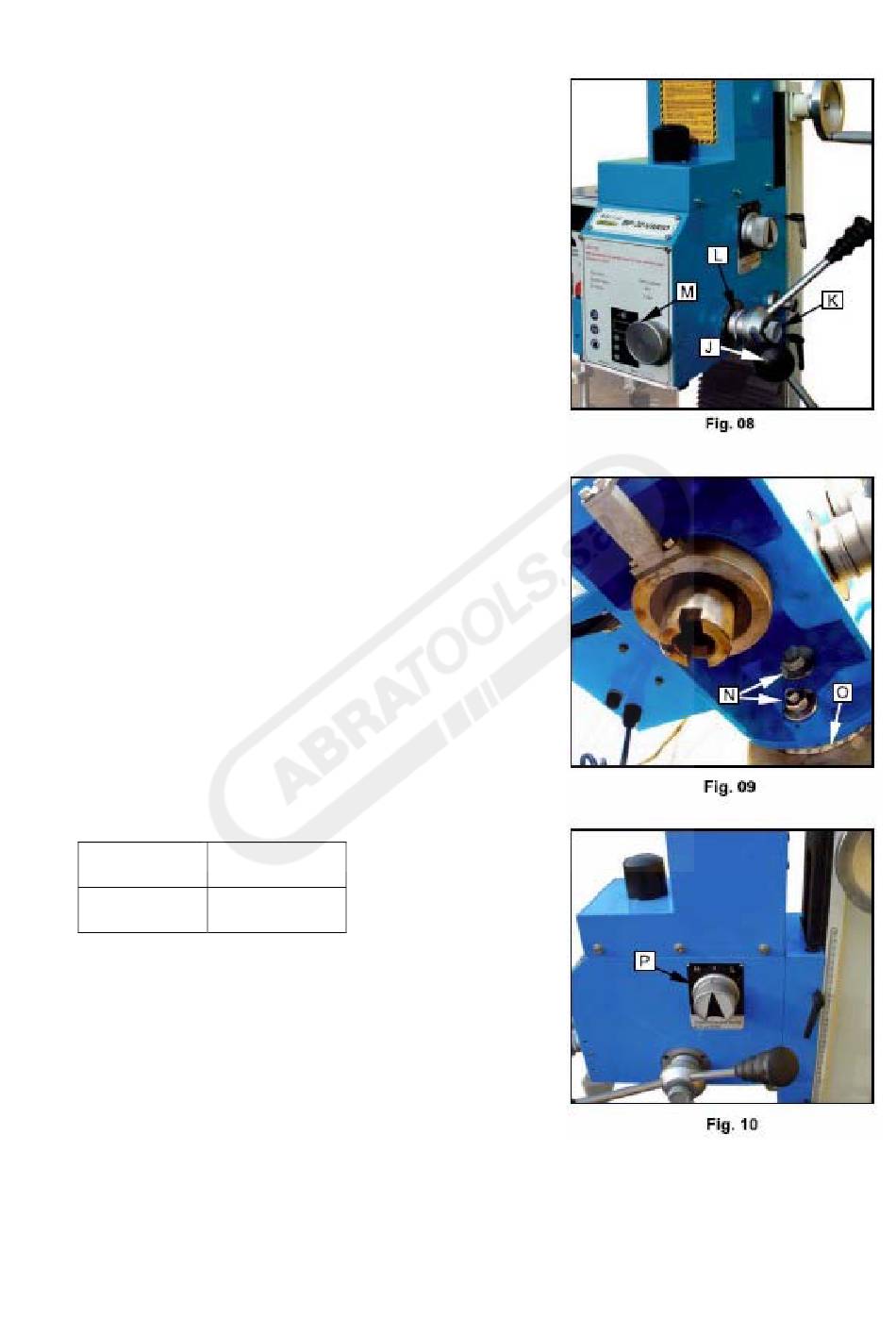

(L, Fig. 08) de la base de maneta se puede ajustar
para obtener el recorrido más preciso.
Bajada de Avance Fina
Gire en sentido anti-horario el pomo (K, Fig.08) para
conectar el pomo de avance fino (M, Fig.08) situado
en la parte frontal del cabezal. Girando el volante en
sentido horario, baja el husillo, y en sentido inverso se retrae.
Rotación del Cabezal Fresador
El cabezal está diseñado para girar 90º a derecha e
izquierda, permitiendo realizar trabajos como taladros
angulares o ranuras horizontales. Afloje las tuercas de
bloqueo (N, Fig.09) bajo el cabezal. Gire el cabezal a la
posición deseada usando la guía graduada (O, Fig. 09),
y vuelva a apretar las tuercas de bloqueo.
Nota: compruebe que el cabezal está soportado
debidamente, así no girará bruscamente sobre
sí mismo. Mantenga siempre el control del
cabezal.
Para mantener la precisión, tenga en cuenta que el
cabezal debe ajustarse con la escala cuando regrese
a la posición "0". Si puede usar una mordaza angular
para realizar operaciones de fresado sin necesidad de
inclinar el cabezal, se ahorrará mucho tiempo de
preparación.
Pomo de velocidad Alta/Baja (P. Fig. 10)
Situado en la parte derecha del cabezal. Puede activar
la velocidad H/L (Alta/Baja) moviendo el pomo a derecha
o izquierda. Nota: El cambio de velocidad debe hacerse a
velocidad baja.
Velocidades de husillo (RPM)
L
H
50~1125
10~2250
Atención: Use siempre gafas y ropa de
protección incluso trabajando a baja velocidad.
9/26
