Requisitos Generales Para El Montaje; Montaje De Armellas M8 - Pfannenberg Premium Controller X Serie Instrucciones De Servicio

E
3.4.1

Requisitos generales para el montaje

Para un funcionamiento seguro y fiable del climatizador, deben asegurarse los siguientes requisitos generales:
 Se elegirá el lugar de colocación del armario eléctrico de forma que se garantice una ventilación suficiente del
climatizador. La distancia mínima entre unidades o entre una unidad y la pared debe ser de 200 mm.
 Las piezas instaladas no deben impedir la circulación del aire en el armario eléctrico.
 Asegurar el armario eléctrico para que no vuelque.
 Debe garantizarse que las bisagras existentes puedan soportar el peso que añade el climatizador.
 Puede montarse el climatizador con o sin protector externo de la unidad.
 Proteger el lugar de montaje de la suciedad intensa con cubiertas.
3.4.2

Montaje de armellas M8

ADVERTENCIA
Riesgo de accidente debido a un transporte mediante grúa no reglamentario
El movimiento de los armarios eléctricos con climatizadores integrados puede causar accidentes.
 El climatizador debe izarse únicamente con armellas M8.
 Es necesario asegurarse de que las armellas y las roscas de la unidad no presenten daños ni
deformaciones.
 Emplear únicamente armellas con una longitud de rosca suficiente y comprobar que se asienten de forma
segura.
Los climatizadores disponen de una rosca atornillable para armellas M8. Los climatizadores con armellas M8
atornilladas pueden emplearse para el transporte con grúa .
N.º Leyenda
1 Armellas M8 de los climatizadores DTI/DTS
Prerrequisitos
- Debe haberse retirado el embalaje de fábrica de los climatizadores.
Debe respetarse la profundidad mínima de atornillado de las armellas M8.
-
- Las armellas M8 y las roscas de los climatizadores no deben presentar daños (corrosión, deformaciones).
- Deben retirarse los tornillos del protector de la unidad (2).
Proceso
 Enroscar las dos armellas M8 (1) totalmente con suficiente profundidad de rosca.
 Comprobar que las armellas M8 del climatizador se asienten de forma normativa.
Se han atornillado las armellas M8 del climatizador y la unidad ya puede moverse.

Instrucciones de servicio del controlador Premium DTS y DTI 6X1E de la serie X (XC) 086100018 © Pfannenberg GmbH
1

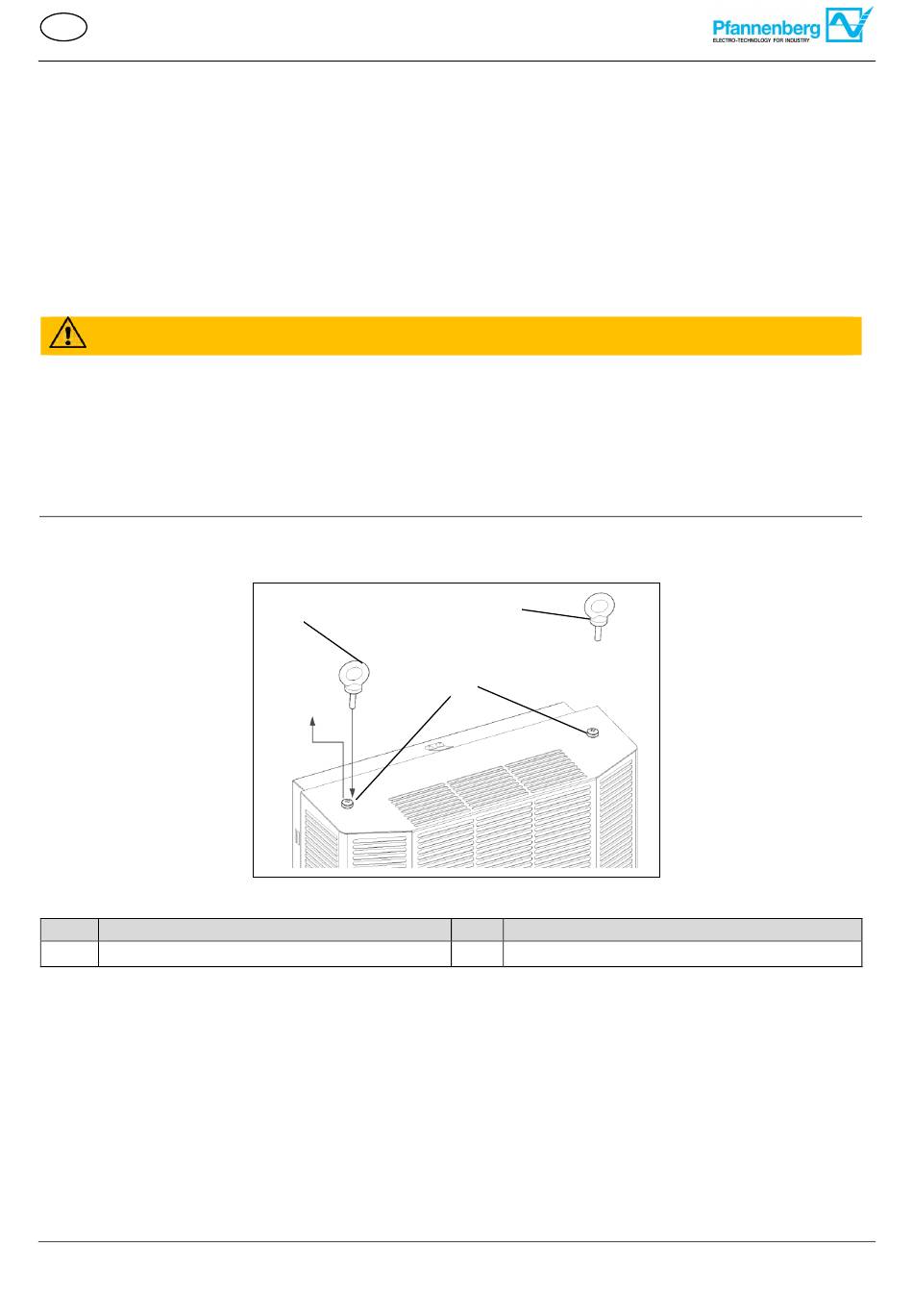

Figura 6: Armellas M8 para climatizadores DTI/DTS
1
2
N.º Leyenda
2 Tornillos del protector de la unidad
Página 15 / 40
