La importancia y métodos de ajuste de nivelación del husillo.
1) Accione el interruptor para que el husillo gire aproximadamente a
1170r.p.m. Ponga la palma de la mano izquierda sobre la tapa del cabezal
paracomprobar la vibración del torno. Si el husillo está desnivelado se
notará enla rumorosidad del torno. Mueva el Bloque de Nivelado ("A" o
"B") a la izquierda ó derecha hasta que su mano note que la mínima
vibración.
2) A continuación
compruebe el nivel de igual que hizo a 1170 r.p.m. y ajuste el Bloque de
Nivelado "A" o "B".

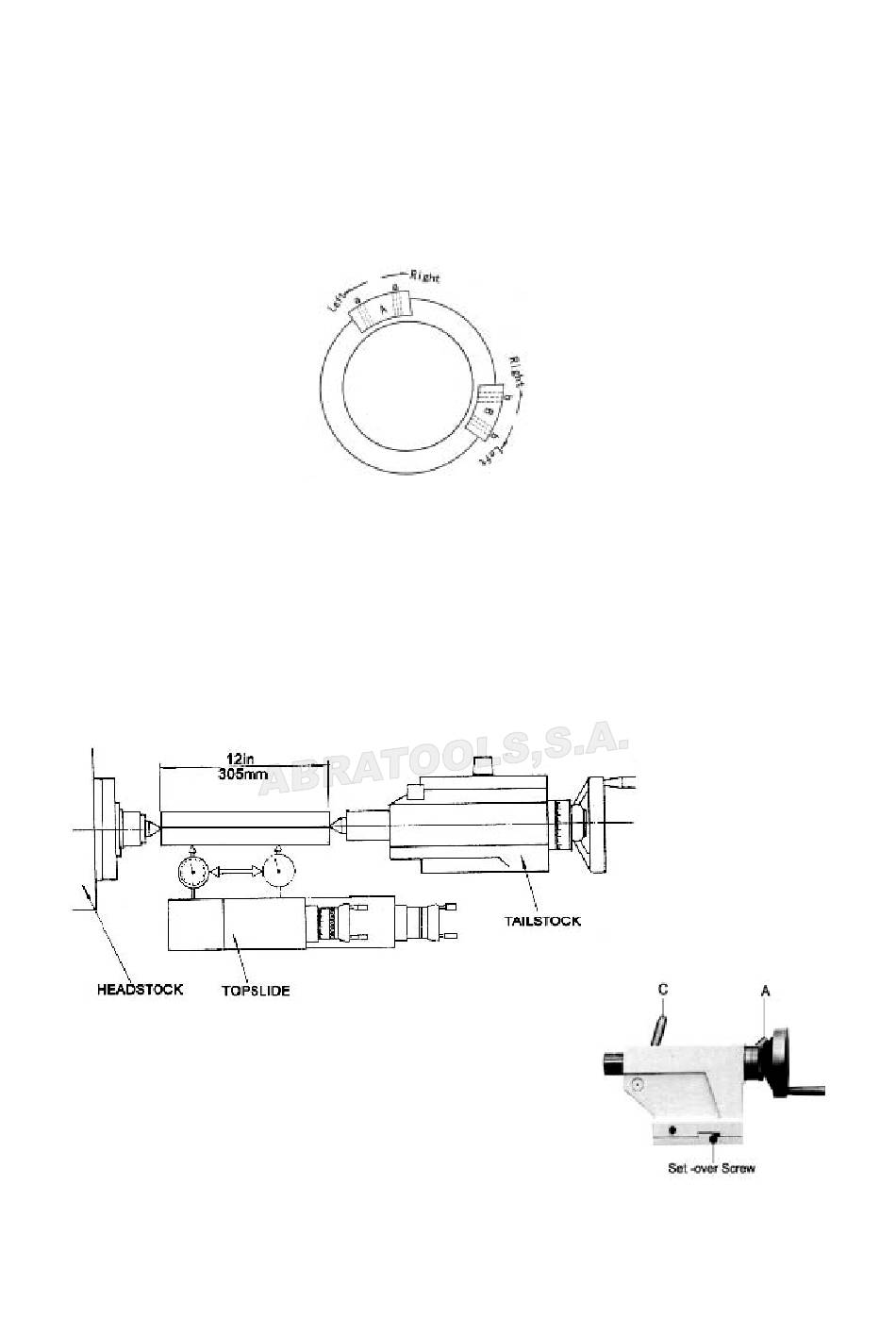

7. Alineación del torno Parte 2
Utilizando una barra de acero de 305mm. Encajada entre el cabezal y el
contrapunto, comprobar la alineación mediante un comparador y cruzando la
línea central de la barra. (Fig.6).
F
Para corregir el error, aflojar la palanca del
contrapunto A (Fig.7) A y ajustar los dos juejos de
tornillos (Fig.7). Continuar con la comprobación y
corregir hasta que la alineación sea perfecta.
FTX1000X410/DCR*04/2011
cambie la velocidad a 1800 r.p.m. o 770 r.p.m. y
Fig.5
Fig.6
Fig.7
Fig.6
9/69
