Para realizar la conexión a un puerto USB 2.0 interno
(es el caso en muchos servidores ProLiant)
1. Examine el diagrama esquemático situado en el interior del panel del servidor
para averiguar si dispone de un puerto USB 2.0 interno y localizar su posición.
2. Utilice el cable suministrado con la unidad de cinta para conectarla al servidor.
• Si el servidor cuenta con un puerto USB de 4 pines, utilice el cable USB especial
de 4 pines suministrado, como se muestra en la

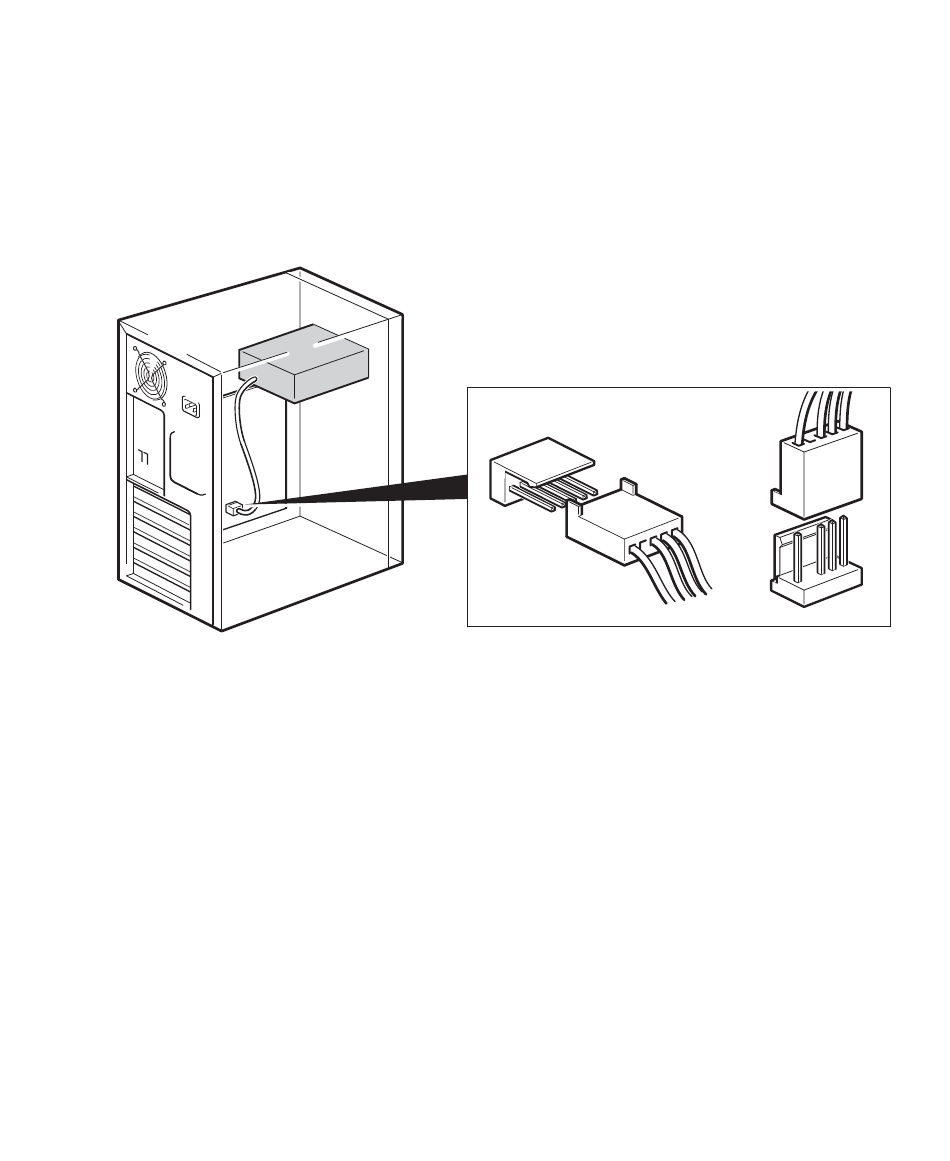

Figura 8 Conexión a un puerto USB de 4 pines
• Si el servidor dispone de un puerto USB estándar, utilice un cable USB estándar. Puede
utilizar el cable USB estándar suministrado y las abrazaderas para sujetar el cable sobrante.

A un puerto USB 2.0 externo

Utilice el cable USB estándar y el kit de encaminamiento de cables que se suministran con la
unidad de cinta. El kit de encaminamiento de cables incluye un ojal, un soporte y abrazaderas de
cable. Los conectores USB de la unidad de cinta (tipo B) y del servidor (tipo A) son diferentes, por
lo que debe asegurarse de orientar correctamente el kit de encaminamiento de cables cuando lo
instale. Consulte la
1. Retire una placa de relleno del panel posterior del servidor.
22 Instalación de una unidad de cinta DAT interna
Figura 9.
Figura 8.
