Instrucciones de montaje
El dispositivo dispone de una envolvente para montar
empotrado en un falso techo.
Instrucciones para la instalación del equipo:
1. Practicar un agujero de 65mm de diámetro en el falso techo.
2. Conectar
los
cables
correspondientes:
•
Conectar la red eléctrica en los terminales L y N.
•
Conectar la salida DALI a los terminales DALI de la
luminaria.
•
Opcionalmente conectar la entrada auxiliar a un
pulsador o interruptor según las necesidades de la
instalación.
3. Ajustar el potenciómetro de tiempo de encendido situado
en el laterial del equipo, al valor de tiempo deseado.
4. Ajustar el potenciómetro de sensibiliidad de detección
situado en el lateral del equipo, al valor deseado.
5. Forzar los clips a la posición vertical respecto el frontal e
insertar el equipo en el agujero practicado en el techo,
soltando los clips una vez el equipo esté encajado (ver
figura).
6. Aplicar tensión al equipo. Comprobar el correcto
65

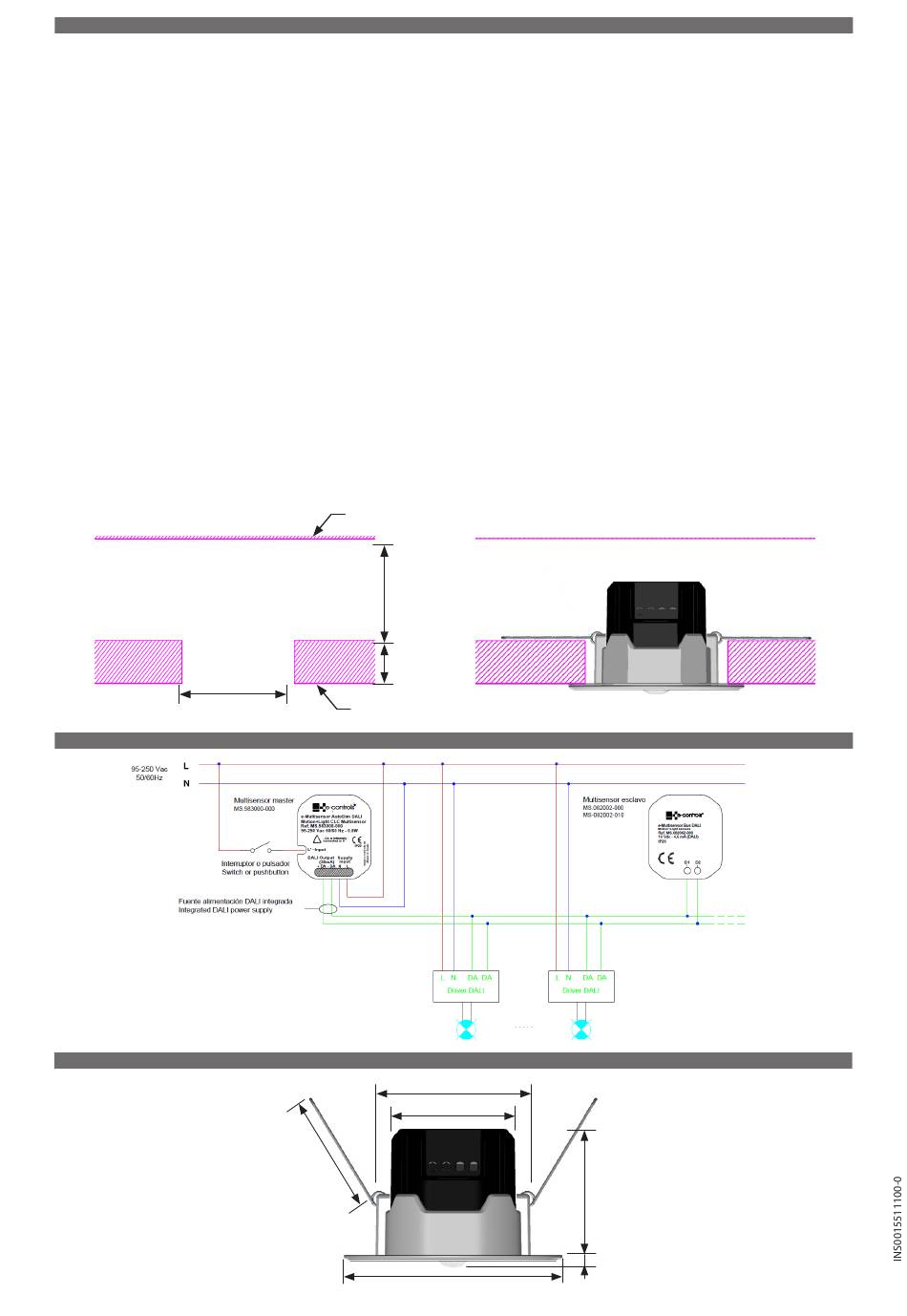

Esquema de instalación
Dimensiones
eléctricos
en
los
terminales
Techo
45
19
Falso Techo
42
funcionamiento del equipo observando que las luces se
encienden cuando se detecta movimiento.
7. Configurarla consigna de luminosidad al el nivel deseado.
Precauciones:
·
El equipo no debe instalarse sobre estantes, detrás de
cortinas, por encima o cerca de fuentes de calor, ni expuestos
a la radiación solar directa.
·
Desconectar el dispositivo de la tensión de alimentación
antes de montar o mover el equipo.
·
No dejar los cables pelados o arrollados alrededor del
equipo.
·
No conectar el dispositivo con las manos húmedas.
·
No abrir o agujerear el producto.
·
Mantener el dispositivo y los cables lejos de la humedad y
el polvo.
· Limpiar el frontal del equipo con un paño ligeramente
humedecido con agua.
57
45
45,5
5
80
4
Unidades en mm
