9.2 Programación del Modbus
El campo de direcciones que el TCR200 dedica al Modbus es de 8 bits; es decir, puede
direccionar el número completo de dispositivos definido por el estándar. Cada dispositivo
puede, a su vez, disponer de una serie de registros que deben ser direccionados para
acceder a la información que contienen. El campo de direcciones de registros es de 16 bits.

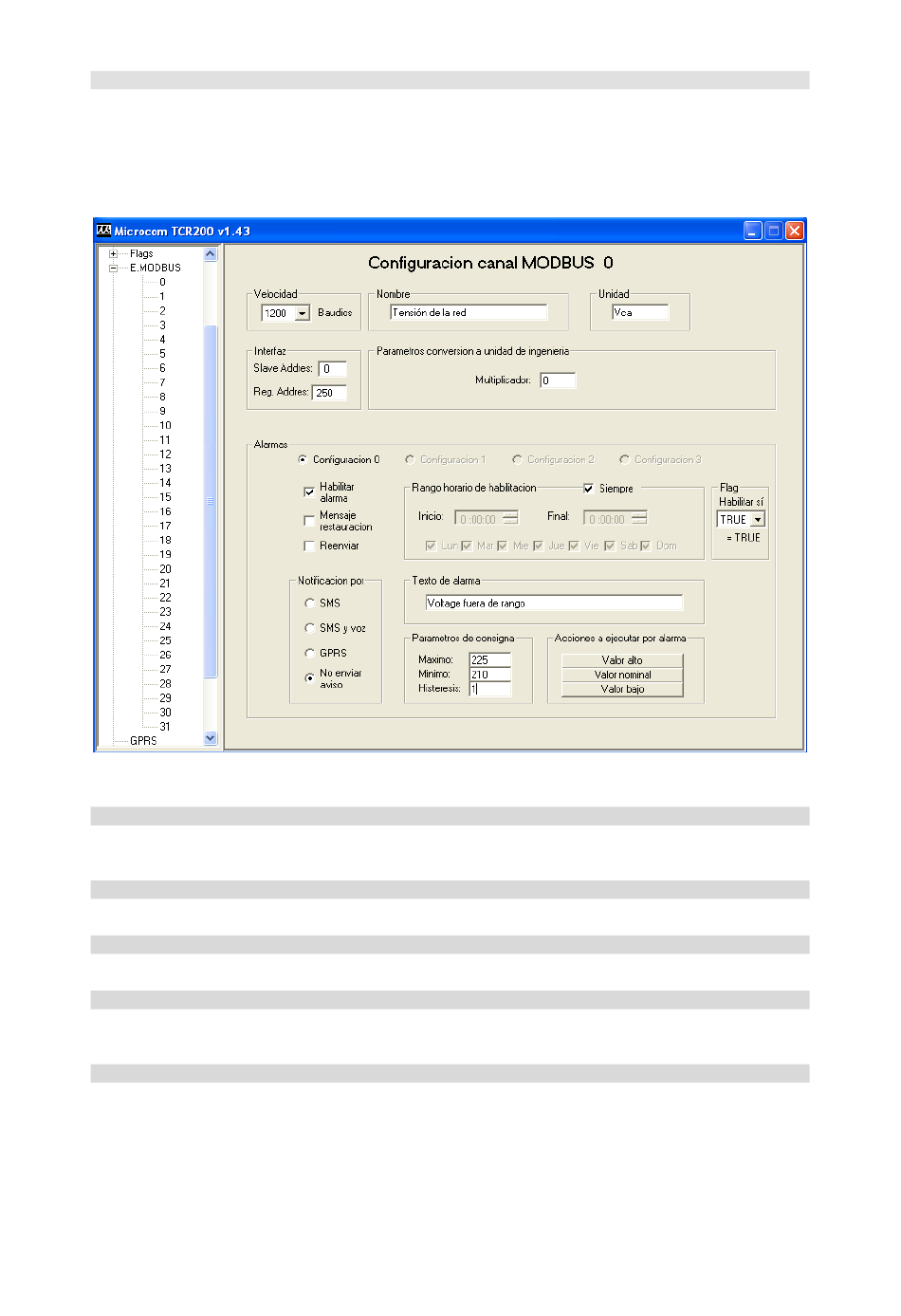

La fig. 17 muestra el menú de configuración del Modbus.
Fig. 17
9.3

Velocidad

Seleccionaremos en este recuadro la velocidad de comunicación con los periféricos. Va de
1200 bps a 57600 bps.
9.4

Nombre

Nombre asignado a la medida. No admite más de 50 caracteres.
9.5

Unidad

Unidad en la que se representa la magnitud medida.
9.6

Interfaz

En el recuadro Interfaz se aprecian dos casilleros:
9.7

Slave address,Register address

Ambos admiten datos escritos en dos formatos distintos. Bien puede escribirse directamente
la dirección en decimal, o bien, si se prefiere, puede escribirse directamente en hexa, para lo
cual debe respetarse el siguiente formato: &HNN.
En el ejemplo propuesto se ha configurado un dispositivo, que no es otra cosa que un
voltímetro, cuya dirección es Hex 01 y, la medida que nos interesa, está almacenada en el
registro 00FA de dicho dispositivo.
