Montaje

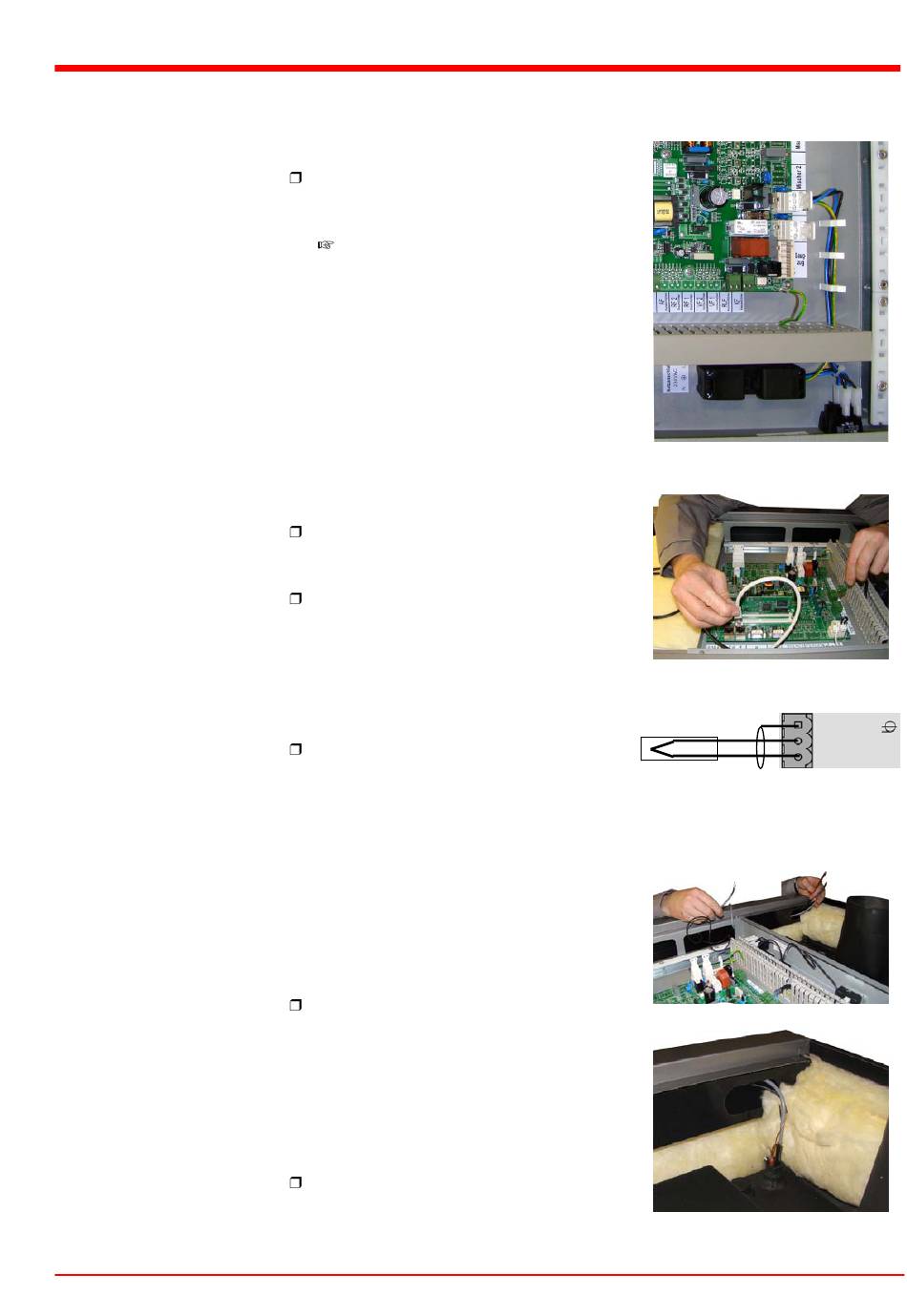

Conectar S3 Turbo
Conexión a la red
Conexión del interruptor de contacto de puerta y pantalla
Conexión del sensor de temperatura de humos
Conexión del limitador de temperatura de seguridad (STB) y sensor de
caldera
Fröling Heizkessel- und Behälterbau Ges.m.b.H, Industriestraße 12, A-4710 Grieskirchen
Telf. +43 (0) 7248 606-0 Fax +43 (0) 7248 606-600 info@froeling.com www.froeling.com
Conectar alimentación eléctrica en
conector ST 18 (1)
¡El cliente se debe encargar de
resguardar la línea de
alimentación (conexión a red)
con max. 16A!
Conectar al borne el interruptor de
contacto de puerta
Conectar el interruptor de contacto
de puerta y pantalla como se
muestra en la foto
Conectar al borne el sensor de
temperatura de humos
Colocar el limitador de temperatura
de seguridad y el sensor de la
caldera como se muestra en la foto e
insertar en el casquillo de inmersión
Conectar al borne el sensor de la
caldera
3
1
verde-amarillo
rojo +
azul -
Página 35
