Regolazione pressione al bruciatore
Questo apparecchio, essendo del tipo a modulazione di fiamma, ha due valori di pressione fissi: quello di minima e quel-
lo di massima, che devono essere quelli indicati in tabella dati tecnici in base al tipo di gas.
• Collegare un idoneo manometro alla presa di pressione "B" posta a valle della valvola gas
• Scollegare il tubetto di compensazione pressione "H" e togliere il cappuccio di protezione "D" svitando la vite "A".
• Far funzionare la caldaia in modo TEST.
• Regolare la potenza riscaldamento a 100.
• Regolare la pressione massima attraverso la vite "G", in senso orario per aumentarla ed in senso antiorario per
diminuirla
• Scollegare uno dei due faston dal modureg "C" sulla valvola gas.
• Regolare la pressione minima attraverso la vite "E", in senso orario per diminuirla ed in senso antiorario per aumen-
tarla.
• Ricollegare il faston staccato da modureg sulla valvola gas.
• Verificare che la pressione massima non sia cambiata.
• Ricollegare il tubetto di compensazione pressione "H".
• Rimettere il cappuccio di protezione "D".
• Per terminare il modo TEST ripetere la sequenza d'attivazione oppure aspettare 15 minuti.
Una volta effettuato il controllo della pressione o la regolazione della stessa è obbligatorio sigillare
A
con vernice o apposito sigillo la vite di regolazione.
E
G
A - Vite cappuccio di protezione
B - Presa di pressione a valle
C - Cavo modureg
D - Cappuccio di protezione
E - Regolazione pressione minima
G - Regolazione pressione massima
H - Tubetto di compensazione
Regolazione della potenza riscaldamento
Per regolare la potenza in riscaldamento posizionare la caldaia in funzionamento TEST (vedi sez. 3.1). Premere i tasti
riscaldamento (part. 3 e 4 - fig. 1) per aumentare o diminuire la potenza (minima = 00 - Massima = 100). Premendo il
tasto RESET
reset
to TEST (vedi sez. 3.1).
IT
H
C
D

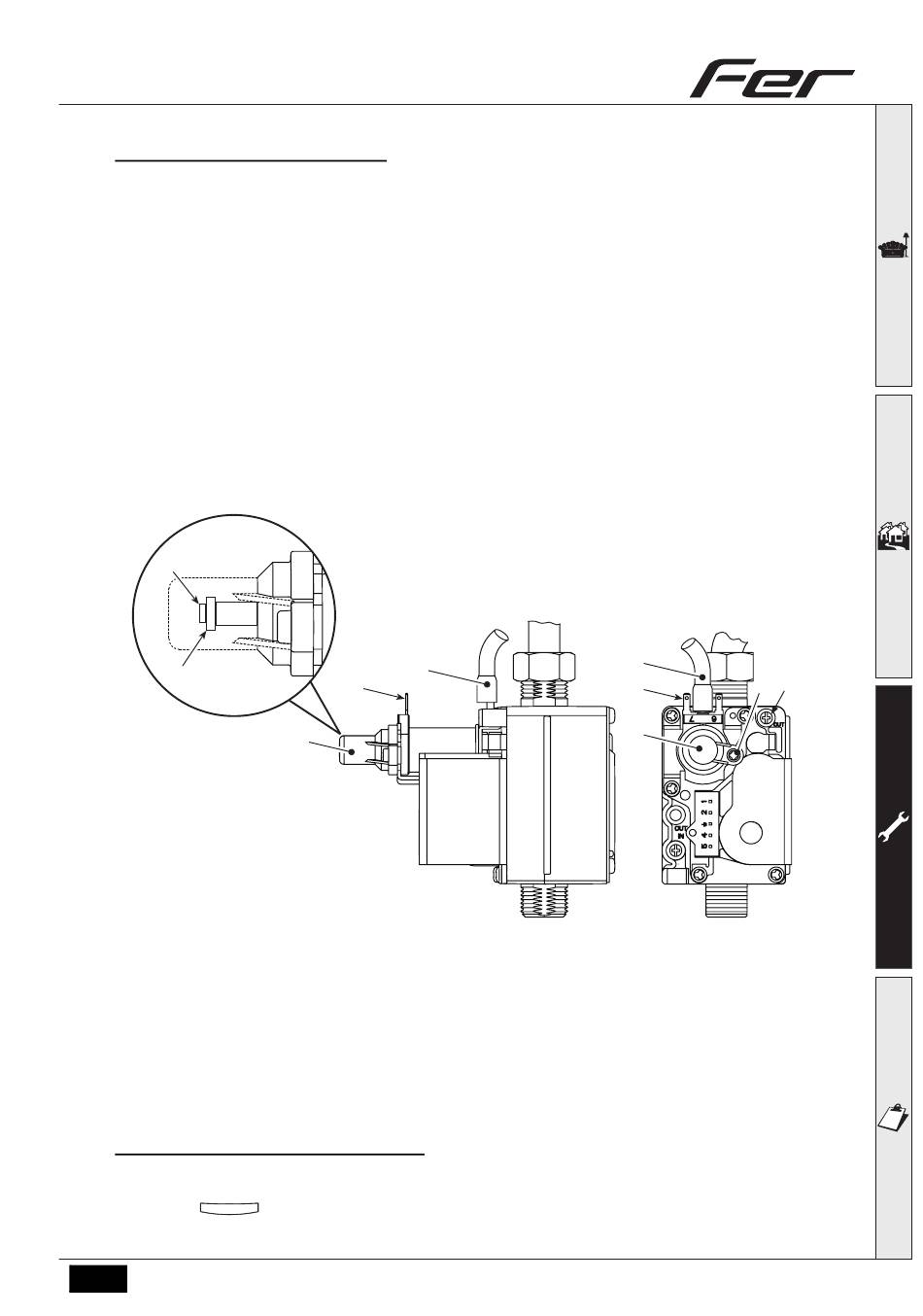

fig. 23 - Valvola gas
