Natus® Alarm Relay Controller
9 Instalación
9.1 Información general

9.1.1 Diagrama general

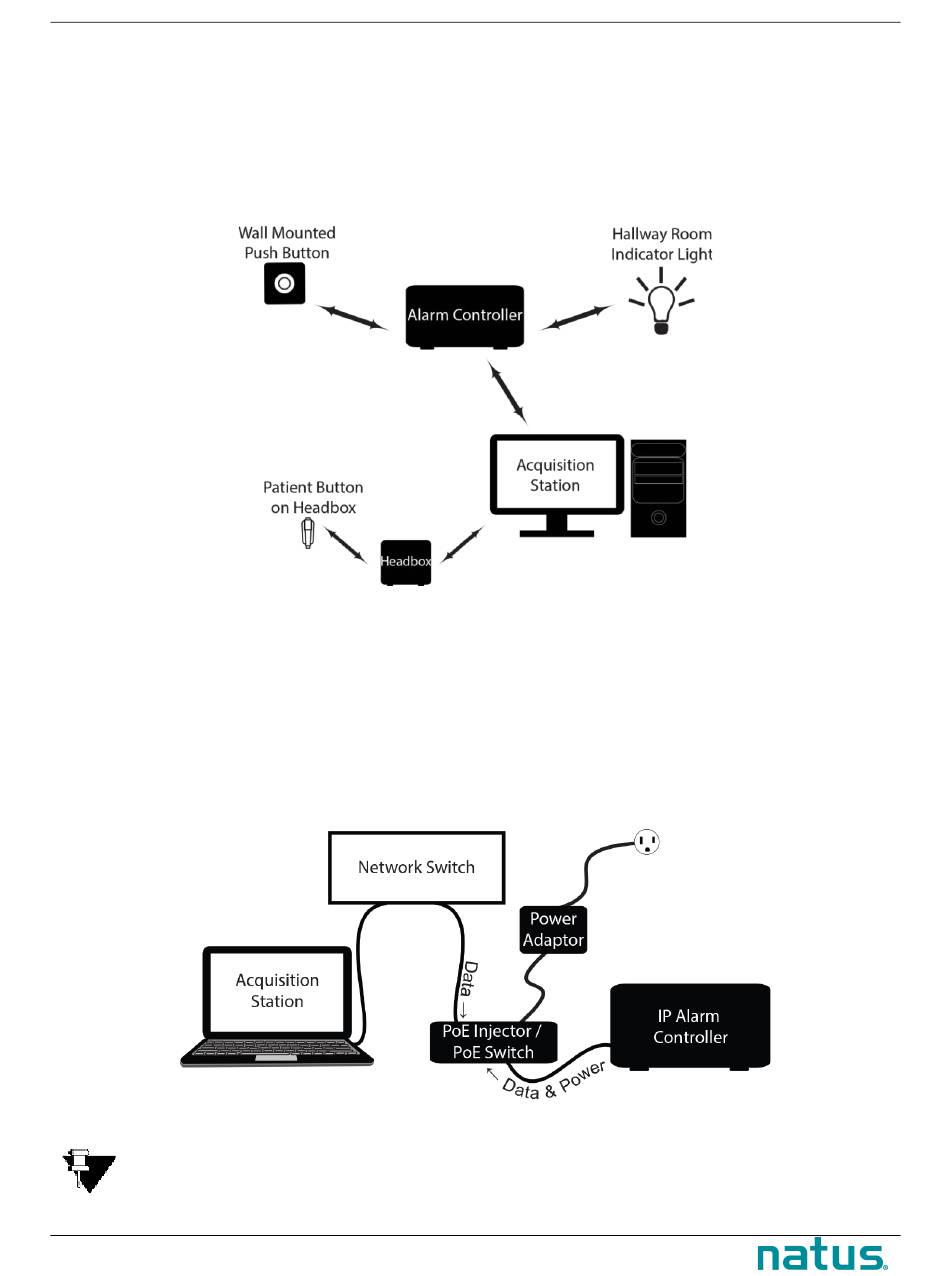

En la imagen anterior se representa gráficamente la relación que existe entre el controlador de alarmas y
los otros elementos del sistema de control de alarmas de eventos del paciente en una instalación típica.
9.1.2 Diagrama de conexión Ethernet
El controlador de relés de alarma puede obtener el suministro eléctrico que necesita de dos maneras
diferentes: a través de Ethernet (PoE) o mediante corriente alterna (CA).
9.1.2.1
Controlador de relés de alarma alimentado eléctricamente a través de PoE
La imagen incluida a continuación representa la conexión de red entre el ARC y los alimentadores PoE.
NOTA: Si las instalaciones del cliente ya disponen de una infraestructura de red compatible
con PoE, no se necesita el inyector PoE o el interruptor PoE que se muestran en la imagen.
28
Control de relés de alarma
Manual del usuario y de mantenimiento
