Installazione; Smontaggio; Montaggio A Parete - Optex Smart Line Serie Manual De Instalación

3

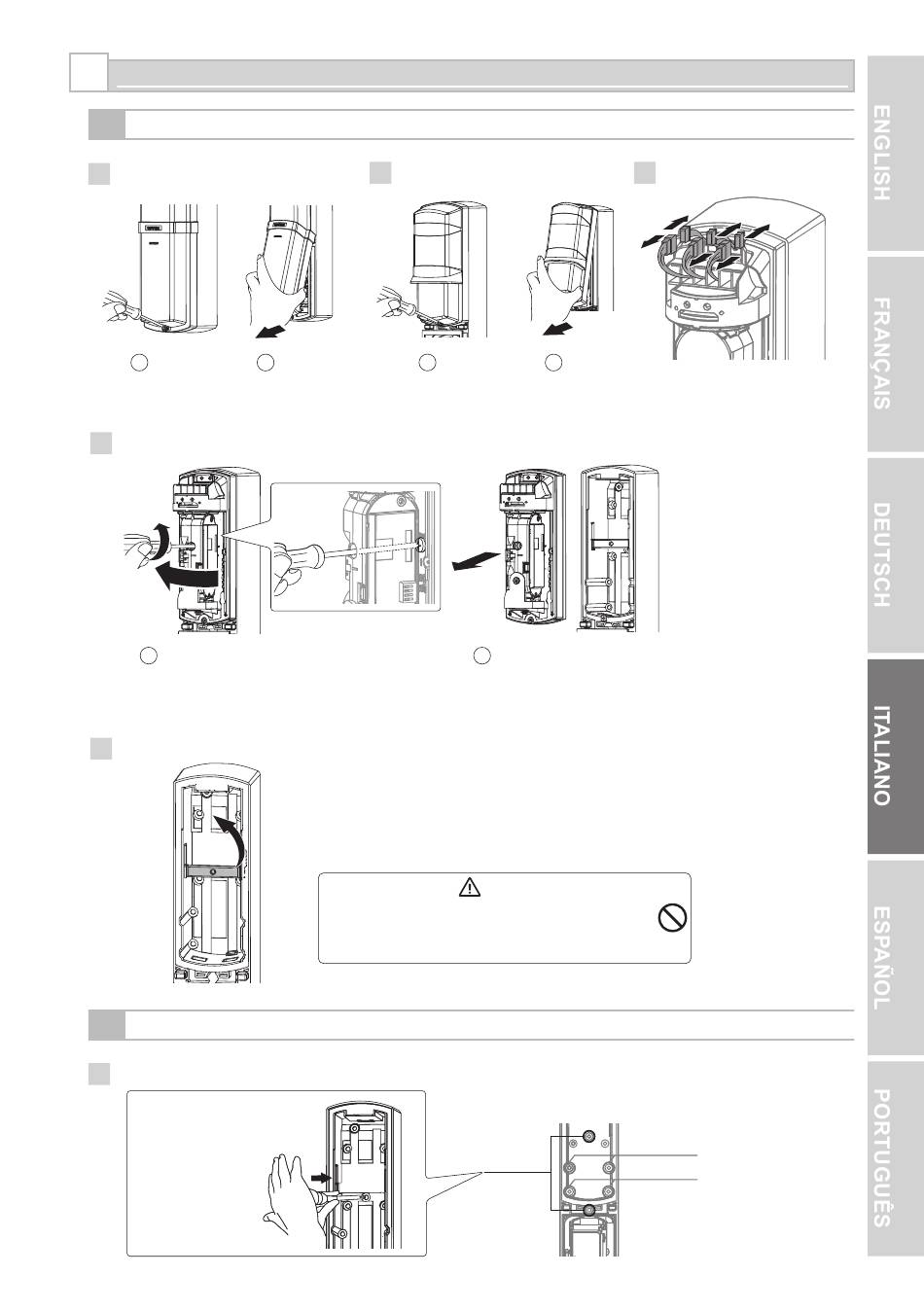

INSTALLAZIONE

3-1

SMONTAGGIO

Rimuovere il coperchio della batteria.
1
1
Allentare la vite
di blocco del
coperchio della
batteria.
Rimuovere l'unità principale dalla scatola posteriore.
4
2
1
1
Ruotare l'unità ottica
di 90 gradi e allentare
la vite.
Rimuovere la staffa di montaggio dell'unità principale.
5
3-2

MONTAGGIO A PARETE

Con un cacciavite o un attrezzo simile, aprire i passacavi (x2) nella scatola posteriore, come mostrato.
1
Aprire i passacavi
dall'interno del
scatola posteriore,
nella direzione
mostrata, per
evitare di creare
bave.
Rimuovere il coperchio
2
dell'unità principale.
2 1
Tirare
Non esporre l'unità principale alla luce solare diretta.
In caso contrario il rilevatore si potrebbe
danneggiare.
2
Allentare la vite Tirare
di blocco del
coperchio dell'unità
principale.
3
2
Estrarre l'unità principale dalla scatola
posteriore.
Attenzione
Foro incompleto
WALL
(PARETE)
IT-5
Rimuovere i connettori.
3
POLE (1)
POLE (2)
(PALO)
