Descripciones de parámetros
3.20 Parámetros: 19-** Application
Parameters
Los parámetros de este grupo están disponibles cuando
®
VLT Motion Control Option MCO 305 está instalada en el
3 3
convertidor de frecuencia. Para obtener información sobre
esta opción, consulte el Manual de funcionamiento de VLT
Motion Control Option MCO 305.
3.21 Parámetros: 30-** Características
especiales
3.21.1 30-0* Vaivén
La función de vaivén se utiliza principalmente para aplica-
ciones de bobinado de hilo sintético. La opción de vaivén
se instala en el convertidor de frecuencia que controla el
convertidor longitudinal. El hilo se desplaza hacia atrás y
hacia adelante en un patrón de diamante a lo largo de la
superficie del paquete de hilo Para evitar una acumulación
de hilo en los mismos puntos de la superficie, este patrón
debe alterarse. La opción de vaivén puede lograr esto al
variar de forma continua la velocidad longitudinal en un
ciclo programable. La función de vaivén se crea generando
una frecuencia de triángulo sobre una frecuencia central.
Para compensar la inercia del sistema, puede incluirse un
salto de frecuencia rápido. Adecuada para aplicaciones de
hilo elástico, esta opción permite una relación de vaivén
aleatoria.
Frequency
[Hz]
Par. 30-01 [Hz]: DELTA FREQ.
Par. 30-02 [%]: DELTA FREQ.
(Par. 30-03)
CENTER FREQ

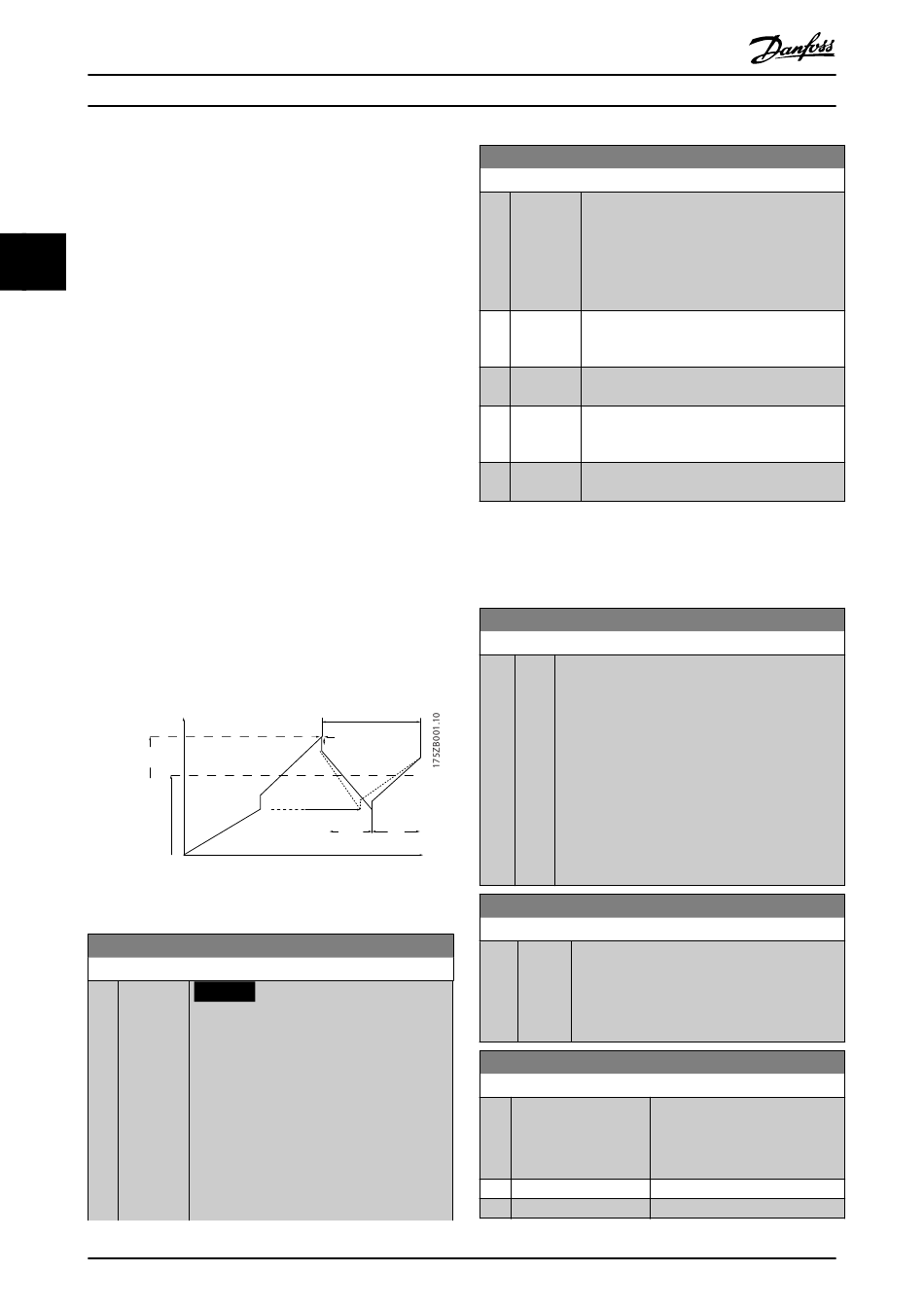

Ilustración 3.66 Función de vaivén
30-00 Modo vaivén
Option:
192
VLT
Par. 30-07: WOBB TIME
Par. 30-06: JUMP TIME
Par. 30-04 [Hz]: JUMP FREQ
Par. 30-09 [%] : JUMP FREQ
Par. 30-01 [Hz]
Par. 30-02 [%]
(Par. 30-03:)
Par. 30-09: RANDOM FUNC
Par. 30-*1: RAMP UP
Par 30-11: RANDOM MAX
Par 30-12: RANDOM MIN
T
DOWN
Par. 30-10: [RATIO T / T ]
UP DOWN
Par. 30-08: [INDEPENDENT UP and DOWN]
Función:
AVISO!
Este parámetro no se puede ajustar con
el motor en marcha.
El modo de lazo abierto de velocidad estándar
del parámetro 1-00 Modo Configuración se
amplía con una función de vaivén. En este
parámetro, puede seleccionarse qué método
utilizará para su uso en el dispositivo de
vaivén. Ajuste los parámetros como valores
absolutos (frecuencias directas) o como valores
relativos (porcentaje de otro parámetro). El
Danfoss A/S © 05/2015 Reservados todos los derechos.
®
AutomationDrive FC 301/302
30-00 Modo vaivén
Option:
®
[0] Frec. abs,
tiempo
*
abs.
[1] Frec. abs.,
t.acel./dec.
[2] Frec. rel.,
tiempo
abs.
[3] Frec. rel., t.
acel./dec.

3.21.2 Frecuencia central

Utilice el grupo de parámetros 3-1* Referencias para ajustar
la frecuencia central.
30-01 Frecuencia Vaivén [Hz]
Range:
5 [0 -
Hz 25
*
Hz]
T
UP
Time [s]
30-02 Frecuencia Vaivén [%]
Range:
25 % [0 -
100 %]
*
30-03 Recurso escalado frec. vaivén
Option:
[0] Sin función
*
[1] Entrada analógica 53
Función:
tiempo de ciclo de vaivén puede ajustarse
como un valor absoluto o como tiempos
independientes de aceleración/deceleración. Al
usar un tiempo de ciclo absoluto, los tiempos
de aceleración y deceleración se configuran a
través de la relación de vaivén.
Función:
La frecuencia de triángulo determina la magnitud
de la frecuencia de vaivén. La frecuencia de
triángulo tendrá prioridad sobre la frecuencia
central. El Parámetro 30-01 Frecuencia Vaivén [Hz]
selecciona tanto la frecuencia de triángulo positiva
como la negativa. Por lo tanto, el ajuste del
parámetro 30-01 Frecuencia Vaivén [Hz] no debe ser
superior al ajuste de la frecuencia central. El tiempo
de aceleración inicial desde la posición de parada
hasta que está en funcionamiento la secuencia de
vaivén se determina en el capétulo 3.5.2 3-1*
Referencias.
Función:
La frecuencia de triángulo también puede
expresarse como un porcentaje de la frecuencia
central, por lo que el valor máximo podrá ser del
100 %. La función es la misma que para
parámetro 30-01 Frecuencia Vaivén [Hz].
Función:
Seleccione la entrada del
convertidor de frecuencia que se
usará para escalar el ajuste de
frecuencia en triángulo.
