apéndice c
Diagramas de cableado con asignaciones de
patillas

LTC

Los conectores LTC In y LTC Out de SYNC I/O
son XLR simétricos con la patilla 2 "+" o "con
tensión", la patilla 3 "–" o "sin tensión" y la
patilla 1 conectada a tierra (blindaje). Según el
tipo de señal (simétrica o asimétrica) conectada
a estos conectores, se recomiendan diferentes
configuraciones de cableado para conseguir una
integridad óptima de la señal, en especial para
cables largos.
Si conecta una señal simétrica a los
conectores LTC In o LTC Out de SYNC I/O:
• La patilla 1 y tierra deben conectarse sólo a la
entrada (no a la salida). Esta acción evitará la
formación de bucles a tierra entre el blindaje y
el conductor de la patilla 1.
Si conecta una señal asimétrica a los
conectores LTC In o LTC Out de SYNC I/O:
• Conecte sólo la patilla 2 a la señal "+";
• Conecte la patilla 1 a tierra en todas las
entradas y salidas.

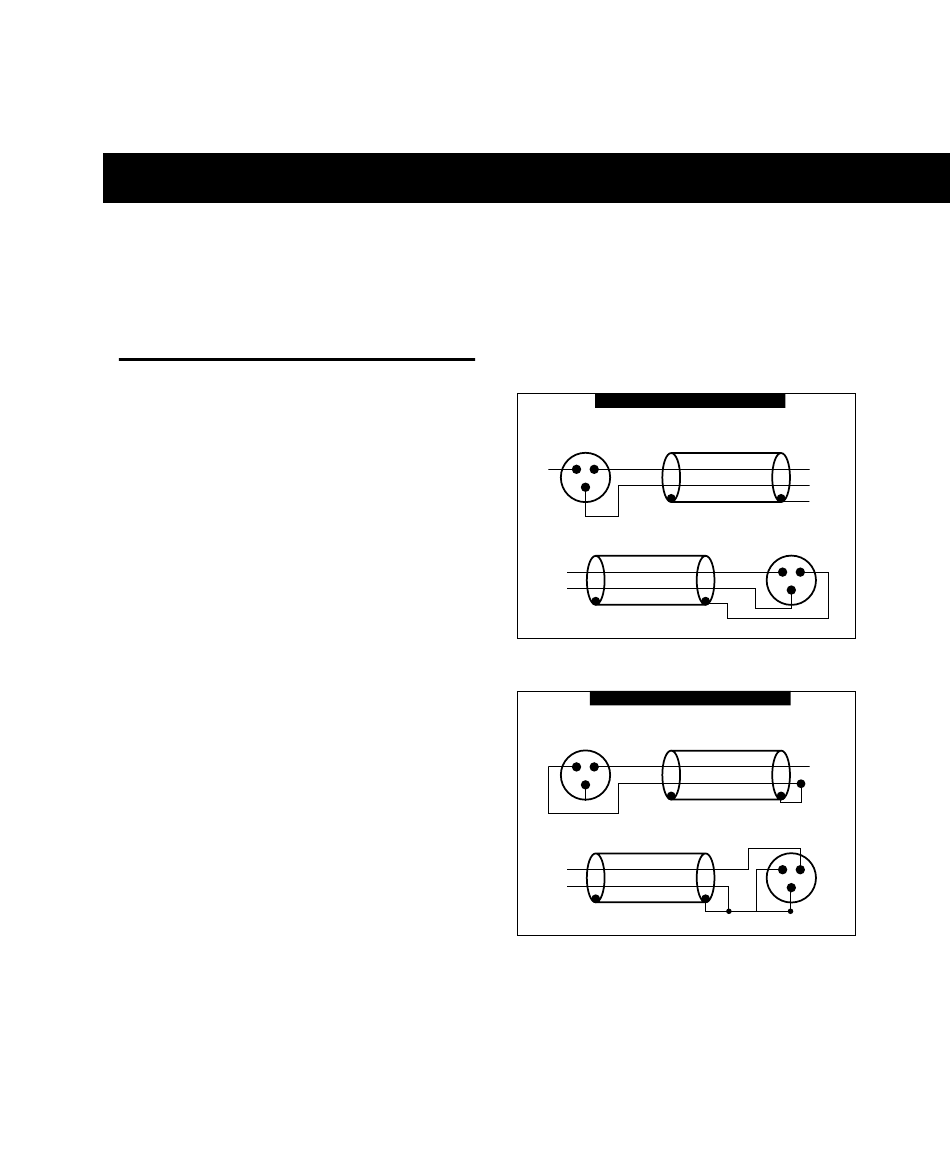

Consulte la ilustración siguiente para obtener
los diagramas de cableado correctos.
Conexión simétrica a simétrica
Balanced to Balanced Connection
LTC Out
Conector
Connector LTC Out
1
Sin
N.C.
conexión
3
Device
Dispositivo
+
-
GND
GND
Conexión simétrica a asimétrica
Balanced to Unbalanced Connection
LTC Out
Conector
Connector
LTC Out
1
3
Device
Dispositivo
+
GND
GND
Diagramas de cableado para los conectores LTC In y
LTC Out de SYNC I/O
Apéndice C: Diagramas de cableado con asignaciones de patillas
2
LTC In
Conector
Connector LTC In
2
3
Dispositivo
2
Conector LTC In
LTC In
Connector
1
Device
Dispositivo
+
-
GND GND
1
Device
+
GND
GND
2
3
