Vacon 100 FLOW Manual De Aplicación página 329

DESCRIPCIONES DE PARÁMETROS
Hz
K

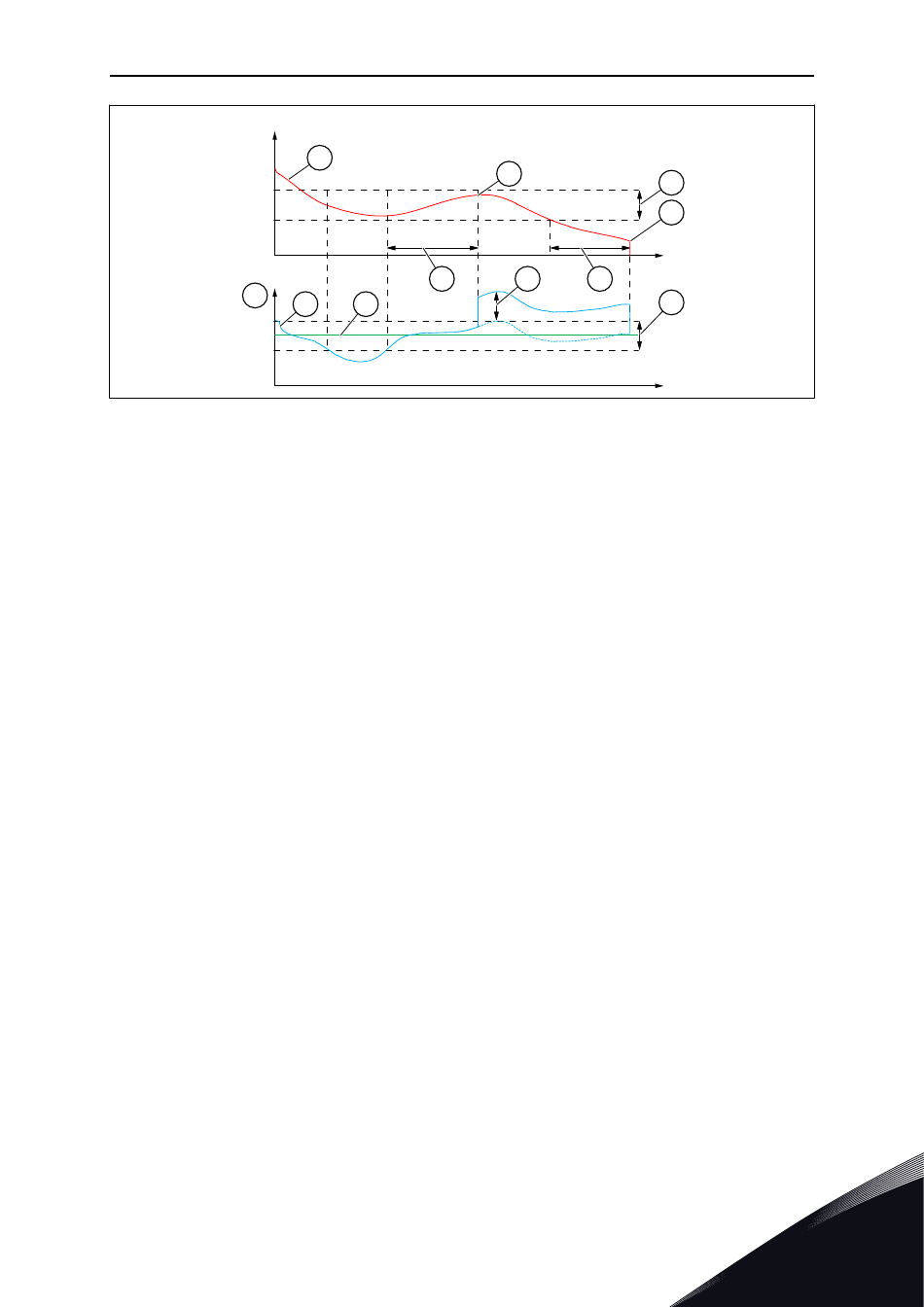

Imag. 87: Dormir, sin demanda detectada
A. La frecuencia de salida del convertidor
B. El valor actual de PID
C. El valor de referencia PID
D. Frecuencia histéresis (P3.13.10.3)
E. Error histéresis (P3.13.10.2)
El área de histéresis en torno al valor de
referencia PID.
F. Valor Actual adicional (P3.13.10.5)
G. Tiempo supervisión (P3.13.10.4)
P3.14.1.7 SELECCIÓN DE UNIDADES DE PROCESO (ID 1636)
P3.14.1.8MÁXIMA UNIDAD DE PROCESO (ID 1664)
P3.14.1.9MÍNIMA UNIDAD DE PROCESO (ID 1665)
Con los parámetros Selección de unidad de proceso, Mínimo de unidad de proceso y Máximo
de unidad de proceso, puede ver todos los parámetros y valores de monitor relacionados con
Control PID (por ejemplo, valor actual y referencia) en las unidades de proceso
seleccionadas (por ejemplo, bar o Pascal).
Los parámetros Mínimo de unidad de proceso y Máximo de unidad de proceso se establecen
de acuerdo con el rango del sensor de valor actual.
Ejemplo:
En la aplicación de bomba, el rango de señal del sensor de presión es 4-20 mA, lo que
corresponde a una presión de 0-10 bar. Los ajustes de la unidad de proceso del controlador
PID son:
Sel. unid. proces. = bar
•
Mínima unidad de proceso = 0,00 bar
•
Máxima unidad de proceso = 10,00 bar
•
24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM
A
G
B C
H. El valor actual de PID y la frecuencia de
I.
J. El convertidor pasa a modo dormir.
K. Unidad de proceso (P3.13.1.4)
H
D
J
t
F I
E
t
salida del convertidor están en el área
de histéresis durante el tiempo
establecido (Tiempo supervisión). Se
añade un valor de sesgo (Valor Actual
adicional) al valor actual de PID.
Retraso de dormir 1 (P3.13.5.2)
VACON · 329
10
